Jak wymienić sworzeń wahacza?

Wymiana sworznia wahacza wymaga bezpiecznego podparcia samochodu na podporach, rozłączenia elementu ze zwrotnicą i usunięcia jego mocowania w samym wahaczu. Sworzeń osadzony na wcisk najbezpieczniej wymienia się na prasie warsztatowej, natomiast bez prasy można użyć dedykowanego ściągacza śrubowego, jeśli pozwala na to miejsce i instrukcja naprawy Twojego samochodu.

Procedura demontażu zależy w pełni od konstrukcji zastosowanej w konkretnym modelu auta. Część producentów stosuje sworznie wciskane, inni preferują mocowanie na śruby lub nity, a w niektórych pojazdach element ten występuje wyłącznie jako zintegrowana część kompletnego wahacza. Ponieważ jest to główny podzespół prowadzący koło, błędy montażowe bezpośrednio wpływają na trakcję i bezpieczeństwo. Zanim przystąpisz do pracy, upewnij się, jak sworzeń wahacza jest połączony ze zwrotnicą w Twoim pojeździe. Warto też przypomnieć sobie, jaka jest podstawowa budowa i działanie sworznia, aby uniknąć pomyłki podczas zamawiania części.

Czy sworzeń jest wciskany, przykręcany czy niewymienny?

Sworzeń wahacza może być osadzony w gnieździe na wcisk i zabezpieczony pierścieniem Segera, przykręcony śrubami do korpusu, fabrycznie zanitowany lub zintegrowany z ramieniem bez możliwości osobnej wymiany. Rodzaj mocowania determinuje wybór narzędzi i sposób wyciągania starej części. Wciskanie to popularna metoda w wielu współczesnych autach ze względu na oszczędność wagi i zwartość konstrukcji.

Z kolei mocowanie na śruby znacznie ułatwia późniejsze serwisowanie układu zawieszenia. Należy pamiętać, że obecność pierścienia osadczego zawsze wskazuje właściwy kierunek demontażu. Zabezpieczenie usuwa się w pierwszej kolejności, a sworzeń wypycha w stronę przeciwną do powierzchni oporowej. Jeśli instrukcja pojazdu przewiduje wyłącznie wymianę kompletnego ramienia, przerabianie gniazda pod nieoryginalne części stanowi realne zagrożenie na drodze.

Jak rozpoznać sposób mocowania?

Oględziny zawieszenia przed naprawą pozwalają precyzyjnie dobrać części i zaplanować metodę pracy. Sposób montażu łatwo ustalić, sprawdzając ramię wahacza wokół sworznia.

• Sworzeń wciskany: Nie posiada żadnych śrub łączących jego kołnierz z wahaczem. Korpus jest gładki, a od spodu lub od góry gniazda widać metalowy pierścień osadczy (Segera).
• Sworzeń przykręcany: Wyróżnia się płaskim kołnierzem, przez który przechodzą zwykle dwie lub trzy śruby z nakrętkami, łączące go z ramieniem wahacza.
• Sworzeń zanitowany: Posiada pełne, gładkie łby nitów bez żadnych nacięć czy gniazd na klucz. Jest to zazwyczaj oryginalny montaż fabryczny (tzw. pierwszy montaż).
• Sworzeń zintegrowany: Część odlana lub zespawana na stałe z ramieniem. Brak jakichkolwiek widocznych łączeń, śrub czy przetłoczeń wskazujących na osobny element.

Która metoda wymiany pasuje do danego mocowania?

Wiedząc, jak zamontowana jest część w Twoim aucie, musisz dopasować do niej odpowiednią siłę i procedurę. Poniższa tabela ułatwi Ci wybór właściwej drogi.

Jak przygotować samochód i narzędzia do wymiany?

Samochód do wymiany sworznia przygotowuje się poprzez ustawienie go na równym, płaskim podłożu, zaciągnięcie hamulca postojowego i bezpieczne podparcie nadwozia na stabilnych kobyłkach warsztatowych. Podnośnik hydrauliczny służy wyłącznie do unoszenia auta, nigdy do jego utrzymywania podczas pracy pod pojazdem.

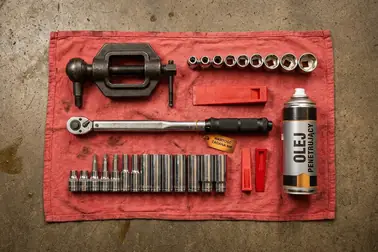

Przed pracą skompletuj odpowiednie narzędzia. Będą to: podpory warsztatowe, kliny, zestaw kluczy płaskich i nasadowych, klucz dynamometryczny, separator śrubowy do sworzni, druciana szczotka, preparat penetrujący oraz prasa hydrauliczna lub osiowy zestaw śrubowy z dopasowanymi tulejami.

Zanim zdemontujesz stare elementy, wyklucz inne potencjalne usterki. Upewnij się, że zdiagnozowane objawy uszkodzonego sworznia faktycznie pochodzą z tego węzła, a nie z tulei metalowo-gumowych. Następnie porównaj nową część z tą zamontowaną na aucie. Sprawdź średnicę korpusu wciskowego, wymiary stożka mocowanego w zwrotnicy, położenie rowka na pierścień osadczy oraz zawartość dołączonego zestawu montażowego.

Zabezpieczenie auta przed pracą

Podstawowym krokiem przed uniesieniem karoserii jest lekkie poluzowanie śrub koła, dopóki opona ma jeszcze kontakt z podłożem. Unikniesz w ten sposób szarpania i kołysania pojazdu, który stoi już na podporach. Zawsze używaj klinów pod koła osi, która pozostaje na ziemi. Zdjęte koło możesz położyć płasko pod progiem jako dodatkowe zabezpieczenie. Pamiętaj jednak, że stanowi ono wyłącznie środek ostrożności i w żadnym stopniu nie zastępuje stabilnej podpory warsztatowej.

Narzędzia do rozłączenia i osadzenia sworznia

Do bezpiecznego wypięcia czopa ze zwrotnicy potrzebny jest separator śrubowy. W przeciwieństwie do popularnych widełek udarowych (wybijaków), separator naciska na czop w sposób w pełni kontrolowany, nie niszcząc osłony przeciwpyłowej – co ma znaczenie, jeśli sworzeń jest tylko demontowany w celu dostępu do innych części i ma wrócić na swoje miejsce. Z kolei wprasowanie korpusu wymaga zestawu z tulejami podpierającymi. Tuleja odbiorcza (ta, do której wchodzi wypychany element) musi mieć średnicę wewnętrzną zauważalnie większą od korpusu sworznia. Tuleja naciskowa z drugiej strony powinna opierać się wyłącznie na twardym kołnierzu korpusu, omijając delikatną osłonę gumową i sam przegub kulowy.

Demontaż sworznia wahacza krok po kroku

Demontaż sworznia wahacza polega na całkowitym odkręceniu nakrętki lub wyjęciu śruby zaciskowej przy zwrotnicy, rozłączeniu połączenia stożkowego dedykowanym ściągaczem i mechanicznym usunięciu starego korpusu z ramienia. Po zdjęciu koła odsuń na bok wszelkie osłony i przewody, które utrudniają swobodny dostęp narzędziami. Pamiętaj, aby rozłączony zacisk hamulcowy podwiesić na haczyku lub opasce zaciskowej. Przewód elastyczny nie jest przystosowany do utrzymywania ciężaru zacisku i w takiej sytuacji może łatwo ulec uszkodzeniu. Wszelkie uderzenia młotkiem bezpośrednio w gwintowany czop sworznia kończą się spłaszczeniem gwintu. Jeśli czop utknie w gnieździe zwrotnicy, jego usunięcie stanie się wówczas bardzo kłopotliwe.

Jak odłączyć sworzeń od zwrotnicy?

Zależnie od konstrukcji zwrotnicy, procedura pierwszego etapu dzieli się na dwa podstawowe warianty:

1. Połączenie stożkowe z nakrętką: Poluzuj nakrętkę i zostaw ją nakręconą na dwa-trzy ostatnie zwoje gwintu. Wsuń szczęki separatora i powoli dokręcaj jego śrubę roboczą. Gdy naprężenie przełamie opór stożka, usłyszysz głośny trzask. Pozostawiona nakrętka zatrzyma wahacz przed gwałtownym opadnięciem. Następnie zdejmij nakrętkę do końca.
2. Mocowanie typu pinch bolt: W tym rozwiązaniu czop sworznia jest gładki (bez stożka), ale ma poprzeczny rowek. Śruba zaciskowa przechodzi na wylot przez zwrotnicę i ten właśnie rowek. Musisz całkowicie wyciągnąć śrubę – samo poluzowanie nakrętki nic nie da, ponieważ trzpień śruby nadal mechanicznie blokuje sworzeń.

Po oddzieleniu części od zwrotnicy zabezpiecz półosie i przewody czujników ABS, aby opadające swobodnie elementy zawieszenia ich nie naciągnęły.

Jak usunąć korpus sworznia z wahacza?

Sposób pozbycia się korpusu ze swojego gniazda zależy od tego, z czym masz do czynienia. Przy częściach przykręcanych po prostu oczyść drucianą szczotką wystające gwinty, użyj preparatu penetrującego i odkręć dwie lub trzy śruby mocujące. Jeśli trafisz na stary, fabryczny sworzeń nitowany, musisz naciąć łby nitów szlifierką, a następnie rozwiercić i wybić stalowe trzpienie. Pamiętaj, że w miejsce ściętych nitów montuje się wyłącznie twarde śruby dostarczone przez producenta nowej części, a nie przypadkowe wkręty ze sklepu budowlanego. W przypadku sworzni wciskanych, przed użyciem siły należy usunąć płaskim śrubokrętem lub szczypcami sprężynujący pierścień Segera. Upewnij się, że wokół odsłoniętego rantu gniazda nie ma warstwy twardej rdzy, która mogłaby stawiać opór.

Wymiana sworznia wahacza z prasą

Wymiana sworznia wahacza za pomocą prasy polega na wymontowaniu całego wahacza z samochodu, solidnym podparciu gniazda grubą stalową tuleją i osiowym wyciśnięciu starego korpusu pod naciskiem hydraulicznym. Jest to najbezpieczniejsza i najpewniejsza metoda, minimalizująca ryzyko uszkodzenia otworu montażowego.

Podstawowym błędem podczas prasowania jest oparcie wahacza zbyt daleko od gniazda sworznia. Naciskający tłok prasy wygnie wtedy ramię wahacza zamiast przesunąć zapieczoną część. Zawsze ustawiaj podparcie możliwie najbliżej zewnętrznych krawędzi wyciskanego elementu, pilnując przy tym, aby wysuwający się stary sworzeń miał swobodną drogę w dół. Nowy element osadza się podobnie, zwracając uwagę na precyzyjne początkowe prowadzenie i nacisk wyłącznie na twardą obudowę.

Jak prawidłowo wypresować stary sworzeń?

Upewnij się jeszcze raz, że pierścień Segera został usunięty na całym obwodzie. Wyciskanie części w stronę, gdzie wciąż znajduje się zabezpieczenie, doprowadzi do uszkodzenia gniazda w wahaczu. Ustaw tuleję odbiorczą pod wahaczem i powoli opuść tłok, aż dotknie on końcówki starego sworznia. Obserwuj wskazania manometru, jeśli prasa go posiada. Jeśli po przyłożeniu dużej siły element nie drgnie, a manometr wykazuje gwałtowny skok ciśnienia, wstrzymaj nacisk. Rosnący nienaturalnie opór często oznacza, że sworzeń skrzywił się w gnieździe i klinuje o ścianki. W takiej sytuacji cofnij tłok i popraw ułożenie tulei podpierających. Ewentualne uderzanie w wahacz obok gniazda w celu zruszenia naprężeń jest dozwolone wyłącznie wtedy, gdy wprost dopuszcza to instrukcja naprawy dla danego pojazdu. Jeśli ułożenie jest prawidłowe, spróbuj ponownie.

Jak wprasować nowy sworzeń prosto?

Przed wciśnięciem wyczyść gniazdo z osadów i odtłuść je. Zastosuj do tego metodę, która nie usuwa materiału rodzimego, na przykład twardą szczotkę z tworzywa, aby uniknąć zmiany fabrycznego pasowania otworu. Zwróć uwagę na znaki kierunkowe na nowym elemencie. Niektóre sworznie mają nacięcia lub strzałki wskazujące, jak obrócić je względem osi wahacza. Ułożenie to jest kluczowe dla właściwego zakresu pracy przegubu. Przyłóż nowy element i wciśnij delikatnie ręką. Pierwsze milimetry pracy pod naciskiem prasy decydują o sukcesie. Jeśli część zaczyna wchodzić krzywo (jeden bok zagłębia się szybciej), natychmiast wycofaj tłok, naprostuj korpus i zacznij od nowa. Kiedy kołnierz oprze się o wahacz, przerwij nacisk. Załóż nowy pierścień Segera w oczyszczony rowek i zweryfikuj wzrokowo, czy zatrzasnął się głęboko na całym swoim obwodzie.

Wymiana sworznia wahacza bez prasy: czy ściągacz wystarczy?

Wymiana sworznia wahacza bez prasy jest możliwa za pomocą dedykowanego zestawu śrubowego z adapterami, o ile narzędzie da się ustawić dokładnie w osi wyciskanego elementu i poprawnie podeprzeć z obu stron. Rozwiązanie to oszczędza czas, ponieważ często pozwala na przeprowadzenie operacji bez całkowitego demontażu wahacza z podwozia. Metoda sprawdza się doskonale, ale kryje w sobie pułapki. Używanie ściągaczy z niesprawdzonego źródła bywa ryzykowne. Gruba śruba pracująca pod dużym obciążeniem może niespodziewanie pęknąć. Z tego powodu nigdy nie zastępuj fabrycznych tulei montażowych przypadkowymi rurami wodnymi czy starymi nasadkami kluczy, których wytrzymałość materiałowa nie jest znana. Jeśli narzędzie gubi oś, śruba stawia opór nie do pokonania, zastanów się, czy koszt wymiany sworznia w niezależnym warsztacie posiadającym ciężką prasę stacjonarną nie okaże się lepszym rozwiązaniem.

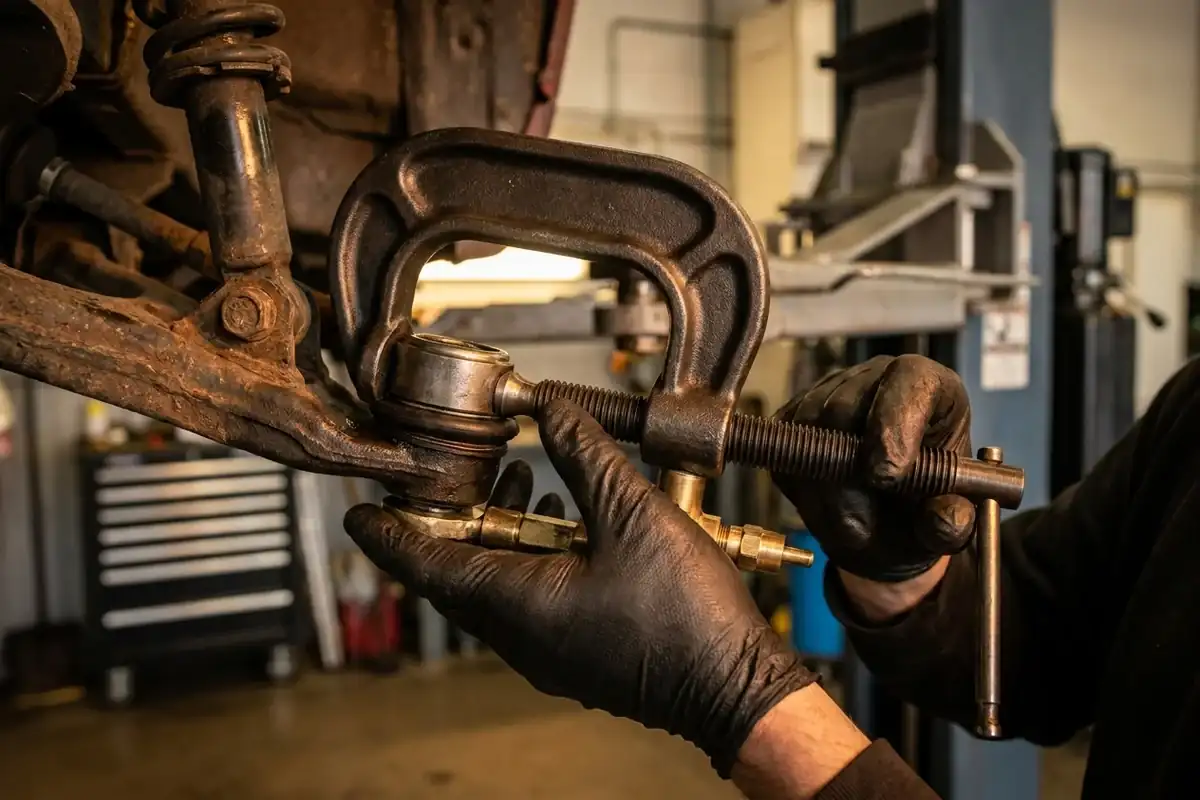

Jak użyć zestawu śrubowego do wciskania?

Procedura jest analogiczna do korzystania z prasy, ale siłę generujesz poprzez dokręcanie śruby w tzw. ramie C-clamp. Na gwint ściągacza nałóż odrobinę smaru zgodnie z zaleceniami producenta narzędzia. Zmniejszy to opory tarcia i uchroni gwint przed zatarciem podczas wciskania elementu.

1. Wybierz tuleję odbiorczą o średnicy pozwalającej na zmieszczenie całego korpusu sworznia i załóż ją po stronie, w którą element ma zostać wypchnięty.
2. Nałóż odpowiednio dopasowany adapter naciskowy na kołnierz wyciskanego korpusu. Elementy te nie mogą opierać się o cienką blachę osłaniającą.
3. Dokręcaj śrubę roboczą mocnym kluczem, powoli i miarowo. Po każdym pełnym obrocie śruby skontroluj położenie tulei – sprawdzaj, czy nie zsuwają się z krawędzi.
4. Przy montażu nowej części odwróć zestaw, dbając o idealnie osiowe ułożenie korpusu podczas pierwszych obrotów klucza.

Kiedy zrezygnować z wymiany bez prasy?

Zrezygnuj z użycia zestawu śrubowego i skorzystaj z prasy, jeśli zauważysz pęknięcie, owalizację lub silną korozję gniazda. Przerwij pracę, gdy tuleje notorycznie zsuwają się z krawędzi lub układ zawieszenia nie pozwala na uzyskanie osiowego dostępu do sworznia. Przejście na prasę stacjonarną, a nierzadko zakup kompletnego wahacza, okazuje się także jedynym rozwiązaniem, gdy brakuje fabrycznej procedury osobnej wymiany sworznia dla Twojego pojazdu.

Jaka śruba do sworznia wahacza i jak zakończyć montaż?

Do prawidłowego montażu sworznia używa się wyłącznie śrub zaciskowych i nakrętek, których numer, wymiary i klasa twardości są ściśle przewidziane w dokumentacji technicznej konkretnego auta. Nakrętki samohamowne i zawleczki wymienia się na nowe przy każdym rozłączeniu, a śruby i pozostałe mocowania wtedy, gdy wymaga tego procedura producenta lub kontrola wykaże ich uszkodzenie.

Użycie przypadkowej śruby o podobnej średnicy stwarza ryzyko jej ścięcia podczas hamowania lub jazdy w zakręcie. Elementy złączne muszą zostać dokręcone z odpowiednim momentem, aby zagwarantować wymaganą siłę zacisku. Pamiętaj, aby przed opuszczeniem samochodu zweryfikować ułożenie osłon i przewodów.

Dobór i dokręcanie śruby mocującej

W przypadku mocowania typu pinch bolt gwintowany trzpień pełni funkcję blokady mechanicznej. Oznacza to, że śruba musi przejść dokładnie przez wyfrezowany rowek w czopie sworznia. Jeśli śruba ma za dużą średnicę lub niewłaściwy profil, nie przejdzie przez otwór lub nie zablokuje trzpienia wystarczająco mocno. Z kolei przy klasycznym sworzniu stożkowym nową nakrętkę samohamowną dokręca się kluczem dynamometrycznym. Wartość momentu obrotowego i ewentualny kąt dokręcania pobieraj zawsze z aktualnej procedury naprawczej lub dokumentacji producenta części. Gwint pozostaw suchy albo przygotuj środkiem wskazanym w procedurze; samowolne smarowanie zmienia uzyskaną siłę zacisku. W starszych autach z nakrętkami koronowymi postępuje się specyficznie. Po dokręceniu śruby z zadanym momentem, jeśli wycięcie w nakrętce nie pokrywa się z otworem na zawleczkę w czopie, nie luzuj nakrętki. Należy ją odrobinę dokręcić do kolejnego pasującego wycięcia.

Kontrola po wymianie i jazda próbna

Po skręceniu zawieszenia i założeniu zabezpieczeń poruszaj ręcznie zwrotnicą w pełnym zakresie skrętu. Sprawdź uważnie, czy gumowa osłona sworznia nie została uszkodzona, a przewody i pozostałe elementy nie kolidują ze sobą podczas ruchu. Załóż koło, opuść auto i doprowadź śruby do wymaganego momentu obrotowego. Podczas ostrożnej jazdy próbnej weryfikuj zachowanie pojazdu. Przy jakichkolwiek stukach, wyczuwalnym luzie, ściąganiu lub zmianie położenia kierownicy musisz przerwać jazdę i powtórzyć kontrolę warsztatową. Po powrocie z jazdy próbnej upewnij się jeszcze raz, że wszystkie zamocowania pozostały stabilne. Pamiętaj też, że geometrię kontroluje się za każdym razem, gdy naprawa wymagała poluzowania sanek silnika lub regulacyjnych mocowań wahaczy.

Podsumowując, rodzaj mocowania sworznia determinuje trudność naprawy. Bezpieczne wykonanie naprawy zależy od dostępu do dokumentacji serwisowej, klucza dynamometrycznego i właściwych narzędzi. Części wciskane wymagają specjalistycznych ściągaczy osiowych, które nie zawsze wystarczą w mocno zardzewiałych elementach, wymuszając użycie prasy. Kluczem do prawidłowego zakończenia naprawy jest zawsze zastosowanie nowych śrub o klasie przewidzianej dla danego pojazdu oraz zachowanie poprawnych momentów dokręcania.
