Łącznik stabilizatora – co to jest i za co odpowiada?

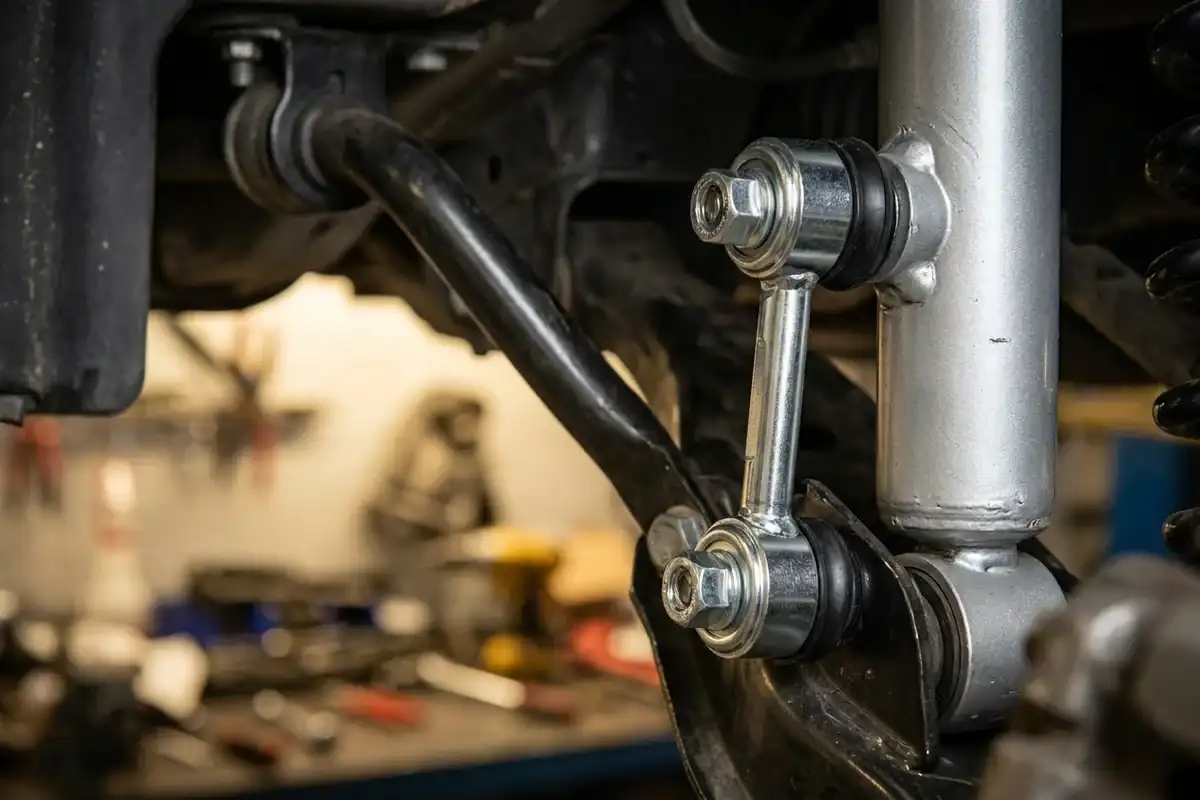

Łącznik stabilizatora to ruchomy element zawieszenia, który łączy drążek stabilizatora z kolumną amortyzatora albo bezpośrednio z wahaczem. Przekazuje on siły z zawieszenia koła na stalowy drążek, dzięki czemu układ ten skutecznie ogranicza różnice w ugięciu kół jednej osi i zapobiega nadmiernym przechyłom nadwozia w trakcie wchodzenia w zakręt.

W mowie potocznej kierowców i mechaników spotkasz się z nazwami takimi jak łącznik drążka, a nawet końcówka stabilizatora, co zazwyczaj oznacza dokładnie to samo. Zanim jednak zdecydujesz się na wymianę części w ciemno, powinieneś zrozumieć jak działa stabilizator zawieszenia jako współpracująca całość. Z tego poradnika dowiesz się, jak zbudowany jest łącznik, z jakimi częściami możesz go pomylić oraz po czym poznać, że to właśnie on wymaga weryfikacji warsztatowej.

Co to jest łącznik stabilizatora i jak jest nazywany?

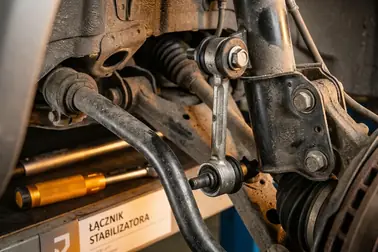

Łącznik stabilizatora jest ruchomym przegubem łączącym koniec drążka stabilizatora z elementem prowadzącym koło. W najpopularniejszych układach zawieszenia dolna część łącznika jest przykręcona sztywno do samego drążka, a górna do obudowy kolumny MacPhersona. Ruch koła w pionie wymusza natychmiastowy ruch łącznika.

Łącznik, końcówka i sworzeń stabilizatora: czy to ta sama część?

Potoczna końcówka stabilizatora, a nierzadko również końcówka drążka stabilizatora, to najczęstsze synonimy używane w odniesieniu do tego samego łącznika. Z kolei sworzeń stabilizatora to pojęcie niejednoznaczne: raz oznacza sam przegub kulowy, a raz potocznie cały łącznik. Ważne, aby tego warsztatowego skrótu nie mylić z końcówką drążka kierowniczego, która łączy się bezpośrednio ze zwrotnicą.

Jak nazywa się łącznik stabilizatora po angielsku?

Znajomość angielskiego nazewnictwa ułatwia czytanie dokumentacji serwisowej i zagranicznych opisów technicznych na forach. Na rynku amerykańskim regularnie powielanymi sformułowaniami są stabilizer link, stabilizer bar link oraz sway bar link. W publikacjach brytyjskich oraz wewnątrz europejskich katalogów zamienników natkniesz się raczej na anti-roll bar link albo zwięzłe drop link. Mimo wielu zagranicznych odpowiedników dobór części nadal opiera się na pełnej charakterystyce katalogowej zawieszenia danego auta.

Za co odpowiada łącznik stabilizatora?

Łącznik przekazuje ruch w górę lub w dół z wahacza koła wprost na końcówkę sprężystego drążka stabilizatora. Sam z siebie nie tłumi on drgań powodowanych przez nierówności drogi i w żaden sposób nie utrzymuje samodzielnie zadanego toru jazdy pojazdu.

Jak łącznik przekazuje siły podczas skręcania?

Gdy pokonujesz ciasny łuk drogi, koło po zewnętrznej stronie zakrętu ulega mocniejszemu dociążeniu. Zewnętrzne zawieszenie kompresuje się, a różnica w ugięciu kół obu stron osi wymusza skręcanie drążka stabilizatora przenoszone poprzez łączniki. Ponieważ przeguby posiadają swobodę ruchu, pracujący element przenosi siły na stabilizator mimo naturalnych zmian kąta roboczego. Skręcony w ten sposób drążek wytwarza moment siły, który skutecznie ogranicza nadmierny przechył karoserii.

Czego łącznik stabilizatora nie robi?

Mimo ważnej roli w funkcjonowaniu układu jezdnego, kierowcy powszechnie przypisują tej części niewłaściwe zadania. Ograniczanie przechylania się pojazdu w łuku stanowi efekt współpracy odpowiednio zestrojonego drążka, kompletu łączników oraz elementów mocujących. Wymiana sprawnych łączników nie sprawi więc, że jazda po dziurach stanie się miększa, bo tłumienie nierówności należy do amortyzatorów.

Jak zbudowany jest łącznik stabilizatora?

Konstrukcja typowego łącznika opiera się o sztywny korpus wyposażony w przeguby kulowe z gwintowanymi sworzniami na każdym z końców. Od wewnątrz kule ślizgają się w gniazdach nasmarowanych fabrycznym smarem i zabezpieczonych szczelnymi, elastycznymi osłonami.

Przeguby, sworznie i osłony przeciwpyłowe

Sworzeń osadzony trwale w gnieździe przegubu pozwala łącznikowi pracować przy bardzo różnych kątach odchylenia. Najsłabszym punktem tego mechanizmu bywa fabrycznie zaciśnięta gumowa osłona przeciwpyłowa, która ma utrzymać smar w środku.

Utrata szczelności i zsunięcie gumy otwierają drogę piaskowi, a woda deszczowa wymywa smar. Korozja, która powstaje w takim gnieździe, szybko niszczy kuliste powierzchnie przegubu. Efektem są zauważalne luzy i stukot zawieszenia, mimo że korpus łącznika pozostaje nienaruszony.

Korpus metalowy, kompozytowy i połączenie tulejowe

Na rynku znajdziesz korpusy wykonane ze stali, aluminium, a w niektórych konstrukcjach także ze wzmacnianych tworzyw sztucznych zwanych kompozytami. Producent i proces technologiczny mają o wiele większe znaczenie dla wytrzymałości wyrobu niż sam materiał wykonania. Dodatkowo w zawieszeniach z podwójnymi wahaczami poprzecznymi zamiast przegubów często stosuje się sztywne obejmy posiadające wtłoczone tuleje gumowo-metalowe. Pracują one na odkształcanie się gumy, dlatego nie należy zastępować takich obejm wersjami z przegubami kulowymi.

Gdzie znajduje się łącznik i ile łączników ma samochód?

Na jednej osi współpracującej z poprzecznym drążkiem stabilizatora montuje się zazwyczaj dwa łączniki zlokalizowane blisko kół po prawej i po lewej stronie. Pełna liczba zależy wyłącznie od specyfiki fabrycznego wyposażenia danego auta, co oznacza obecność dwóch lub czterech takich części.

Łączniki stabilizatora z przodu i z tyłu

Z przodu zdecydowana większość współczesnych modeli aut osobowych dysponuje łącznikami skierowanymi ku górze wprost do kolumny zawieszenia. Z kolei architektura tylnej osi przyjmuje przeróżne formy w zależności od rodzaju napędu i typu tylnego zawieszenia. Tył zazwyczaj wykorzystuje bardzo krótkie pręty albo oczka przymocowane płasko do głównych dolnych ramion. Brak odrębnych łączników na tylnej osi jest zjawiskiem powszechnym na przykład wtedy, kiedy rolę stabilizującą przejmuje tradycyjna belka skrętna.

Czy prawy i lewy łącznik są takie same?

Zamawiając elementy zawieszenia trzeba uważać na złudne podobieństwo z katalogowych zdjęć. Często prawy i lewy łącznik to części lustrzane, a to oznacza zupełnie inne kąty wygięcia samego korpusu lub inne ułożenie gniazda sworznia ułatwiające montaż nakrętki. Chociaż w niektórych prostych modelach ta sama część bez problemu pasuje na lewą i prawą stronę, jedynym twardym potwierdzeniem prawidłowości dopasowania pozostaje wskazana strona montażu w dedykowanym do auta katalogu.

Jakie są rodzaje łączników stabilizatora?

Podstawowy podział opiera się na analizie parametrów fizycznych części. Zalicza się do nich długość pomiędzy środkami sworzni, geometrię pręta łączącego, wymiary samego gwintu, typ użytych przegubów oraz oczywiście precyzyjną oś i stronę montażu.

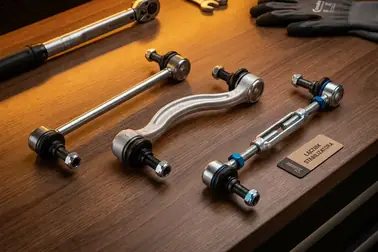

Łącznik prosty, wygięty i kierunkowy

Wielu kierowców dziwi się, widząc nowe pręty o nietypowych krzywiznach. Charakterystyczne wygięcie korpusu jest zaplanowane po to, aby część zachowała bezpieczny prześwit wokół amortyzatora podczas pełnego ugięcia zawieszenia, omijając grube półosie napędowe i delikatne przewody hamulcowe. Jeżeli z oszczędności zamontujesz prosty odpowiednik o prawidłowej długości z innego auta, będzie on po prostu fizycznie kolidował z sąsiednimi elementami przy gwałtownym pokonywaniu wybojów.

Kiedy stosuje się regulowany łącznik stabilizatora?

Fabryczny drążek stabilizatora jest ściśle dopasowany do standardowej wysokości zawieszenia. Jeśli zamontujesz krótsze sprężyny sportowe lub terenowe dystanse, punkty montażowe zmienią swoje domyślne położenie. Zastosowanie regulowanego łącznika z gwintem umożliwia ustawienie nowej długości połączenia na pojeździe ustawionym kołami na podłożu, co pozwala wyeliminować wstępne naprężenie układu. Decydując się na takie rozwiązanie, musisz bezwarunkowo sprawdzić prawidłowość ułożenia końcówek, zamontować solidne nakrętki kontrujące oraz zweryfikować brak kolizji regulowanego pręta z elementami nadkola w pełnym skoku zawieszenia.

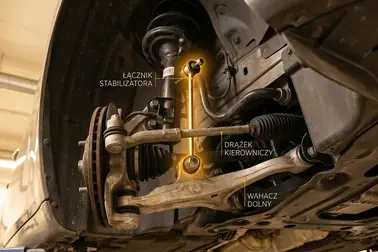

Łącznik stabilizatora a podobne elementy zawieszenia: jak je odróżnić?

U spodu samochodu pracuje zbiór podzespołów powiązanych gniazdami kulowymi, co regularnie wprowadza kierowców w błąd. Łącznik spina ramię usztywniającego drążka z ruchomym zespołem prowadzącym na osi wybranego koła. Jeżeli chcesz go pewnie wskazać podczas oględzin w warsztacie, najpierw wyklucz elementy układu kierowniczego oraz mocowania samego drążka do podwozia.

Łącznik a drążek i tuleje stabilizatora

Aby wskazać różnice, warto przeanalizować układ powiązań mechanicznych zawieszenia. Dokładny opis znajdziesz w materiale o budowie drążka stabilizatora. Z kolei gumy i tuleje stabilizatora pracują jako system podpór mocujących środkową część drążka do ramy w taki sposób, aby stabilizator mógł swobodnie pracować skrętnie. Opisywany łącznik znajduje się w innym punkcie, ponieważ spina ruchomy zespół koła z samą końcówką drążka.

Łącznik a końcówka drążka kierowniczego i wahacz

Gdy szarpiąc uniesionym kołem wyczuwasz podejrzany luz, przyczyna może leżeć w zupełnie innym miejscu układu jezdnego. Przegub łączący drążek sterujący układem ze zwrotnicą należy wprost do drążków i przekładni kierowniczej. Natomiast główny element współpracujący ze zwrotnicą, służący jako prowadzenie dla koła względem nadwozia, to wahacz. Rozbudowany przewodnik po wahaczach i sworzniach omawia dokładnie konstrukcje prowadzące koło, wskazując, że łącznik współpracuje z zupełnie autonomicznym obwodem ograniczającym przechył osi.

Co zrobić, gdy łącznik wymaga sprawdzenia, wymiany lub doboru?

Jeśli łącznik wzbudza Twoje bezpośrednie podejrzenia na drodze, poproś sprawdzony serwis o rzetelną ocenę jego wpływu na bezpieczeństwo jazdy i dopasuj zamiennik ściśle na podstawie parametrów katalogowych osi auta. Głuche stuki dochodzące z dolnych partii nadkoli w okolicach dziur to jeden ze sztandarowych, a zarazem powszechnych problemów na rynku wtórnym. Wydawane odgłosy wymagają przemyślanej oceny u mechanika, gdyż łudząco zbliżony hałas potrafią wywołać wyeksploatowane gumy mocujące przy ramie drążka lub luzy osadzone w sworzniach oporowych wahaczy.

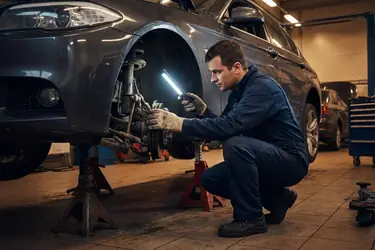

Objawy, kontrola i bezpieczeństwo jazdy

Widoczny pęknięty mieszek ochronny przegubu, odczuwalny luz lub wyraźna deformacja elementu to podstawy do dalszej kontroli. Aby prawidłowo sprawdzić łącznik stabilizatora, warto zlecić diagnostykę w dowolnym warsztacie samochodowym. Mechanik dobierze metodę weryfikacji do konstrukcji pojazdu i zbada elementy w odpowiednim stanie obciążenia osi.

Często pojawia się dylemat nad jazdą bez sprawnego łącznika. Możliwość dalszego prowadzenia samochodu zależy od stanu mocowań, wielkości luzu, wydawanych odgłosów oraz odczuwalnego zachowania auta na drodze. Podejrzenie awarii wymaga udania się do serwisu, ponieważ uszkodzenie elementu zauważalnie pogarsza stabilność podczas gwałtowniejszych manewrów.

Wymiana, zakup i dobór do modelu samochodu

Planując zakup, kieruj się wariantem potwierdzonym w katalogu na podstawie pełnej specyfikacji podwozia. Porównując wybór i cenę łącznika, opłaca się zwrócić uwagę na ogólną jakość osłony gumowej przegubów. Z punktu widzenia zaleceń serwisowych producentów aut nie istnieje stały nakaz wymiany obu łączników naraz na jednej osi. Mimo to fachowcy rekomendują przyjrzenie się bliźniaczemu łącznikowi po drugiej stronie wozu, gdyż najpewniej pokonał on bardzo zbliżony przebieg drogowy.

Właściwe odróżnienie elementu stabilizującego od elementów mocujących lub kierowniczych ułatwi Ci wczesną diagnostykę na domowym kanale. Najważniejsze pozostaje dokładne sprawdzenie wymiarów części i numeru referencyjnego, bo to ono przesądza o bezproblemowym montażu nowego łącznika.
