System ABS w samochodzie – co to jest i do czego służy?

ABS to układ przeciwblokujący koła podczas intensywnego hamowania. Jego skrót pochodzi od angielskiego Anti-lock Braking System. Ten elektroniczny system bezpieczeństwa czynnego ma jedno nadrzędne zadanie: pomaga kierowcy zachować możliwość kierowania i stabilność samochodu w krytycznych sytuacjach, zapobiegając wpadnięciu pojazdu w poślizg z powodu zablokowanych kół.

Choć dzisiaj ABS jest standardowym wyposażeniem każdego nowego auta, wokół jego działania narosło wiele mitów. Wbrew powszechnemu przekonaniu, system ten nie gwarantuje skrócenia drogi hamowania w każdych warunkach. Nie potrafi też pokonać praw fizyki i nie zastąpi przyczepności, którą zapewniają odpowiednie opony, właściwy odstęp między pojazdami oraz prawidłowa technika jazdy. W tym artykule poznasz funkcję układu, zrozumiesz zachowanie pedału podczas interwencji, sprawdzisz współpracę z ESP oraz dowiesz się, jak reagować na ostrzeżenia płynące z deski rozdzielczej.

ABS: co to znaczy i czym jest ten system?

Skrót ABS rozwija się jako Anti-lock Braking System, czyli układ zapobiegający blokowaniu kół podczas hamowania. Jest to podstawowy system z grupy bezpieczeństwa czynnego, który ingeruje w ciśnienie płynu hamulcowego wyłącznie w sytuacji, gdy wykrywa nadmierny poślizg koła względem nawierzchni.

Co oznacza skrót ABS?

Słowo „anti-lock” w dosłownym tłumaczeniu odnosi się do przeciwdziałania zablokowaniu. W polskiej terminologii inżynieryjnej oraz w języku potocznym określenia „system ABS” oraz „układ ABS” oznaczają to samo i używane są zamiennie dla nazwania przeciwblokującego układu hamulcowego. Warto pamiętać, że układ nie hamuje za kierowcę: to człowiek musi mocno wcisnąć pedał, a elektronika jedynie koryguje ciśnienie w hamulcach.

Gdzie ABS mieści się w układzie hamulcowym?

Układ ABS stanowi nakładkę sterującą na tradycyjny, hydrauliczny system hamulcowy. Współpracuje bezpośrednio z hamulcami zasadniczymi, korygując w ułamkach sekund ciśnienie płynu oddzielnie dla kontrolowanych obwodów. Do jego głównych elementów sprzętowych należą czujniki prędkości obrotowej przy kołach, elektroniczny sterownik (mózg układu) oraz zespół hydrauliczny (modulator).

Trzeba jednak zaznaczyć, że nawet najbardziej zaawansowana elektronika jest całkowicie uzależniona od sprawności podstawowych części eksploatacyjnych. System koryguje ciśnienie, ale siłę tarcia generują podzespoły mechaniczne, które dokładnie opisuje nasz przewodnik po klockach hamulcowych. Zużyte klocki i tarcze pogarszają skuteczność hamulców zasadniczych, ale nie oznacza to automatycznie, że sprawny ABS przestaje modulować ciśnienie.

Do czego służy ABS i co daje kierowcy?

Główną funkcją systemu ABS jest ograniczenie zjawiska blokowania kół podczas awaryjnego hamowania, dzięki czemu pojazd zachowuje sterowność i reaguje na ruchy kierownicą. Dzięki temu rozwiązaniu kierowca ma szansę bezpiecznie ominąć nagłą przeszkodę na drodze, bez odrywania stopy od pedału hamulca.

Dlaczego zablokowane koło utrudnia kierowanie?

Kiedy podczas ostrego hamowania tradycyjnym autem opona przestaje się kręcić i zaczyna sunąć po asfalcie, traci zdolność przenoszenia sił bocznych. Oznacza to, że zablokowane koło zachowuje się jak klocek lodu. Niezależnie od tego, jak mocno skręcisz kierownicę, samochód pojedzie prosto, pchany własną masą i siłą bezwładności. Utrzymanie obracającego się koła w granicach optymalnego poślizgu umożliwia jednoczesne zwalnianie oraz zmianę toru jazdy.

Czego ABS nie potrafi zagwarantować?

System zapobiegania blokowaniu kół nie zwiększa fizycznego współczynnika tarcia między bieżnikiem a asfaltem. Jeśli samochód porusza się na mocno zużytych oponach, wjedzie w głęboką kałużę (aquaplaning) lub jedzie z nadmierną prędkością, ABS może nie wystarczyć, by uchronić auto przed zderzeniem. Oprogramowanie wykorzystuje w pełni to, co oferuje ogumienie, ale na gołym lodzie i tak nie wyczaruje nagle przyczepności.

Co dzieje się, gdy ABS zaczyna działać?

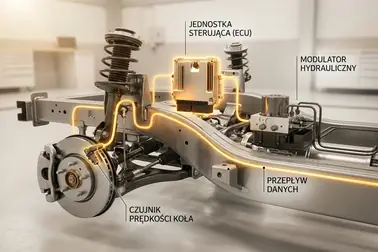

Kiedy ABS zaczyna działać, centralny sterownik rejestruje nadmierne opóźnienie obrotowe koła, a moduł hydrauliczny niemal natychmiast koryguje nacisk klocków na tarcze. Aby to zrozumieć, warto prześledzić przepływ informacji w układzie. Jeśli chcesz poznać go na poziomie konstrukcji poszczególnych elektrozaworów, sprawdź nasz dedykowany artykuł tłumaczący jak działa układ ABS.

Jaką informację przekazują czujniki kół?

Przy kołach pracują pasywne czujniki indukcyjne albo czujniki aktywne, wykorzystujące element Halla lub magnetorezystancyjny, współpracujące z pierścieniem impulsowym bądź enkoderem magnetycznym. Jego zadaniem jest ciągłe odczytywanie prędkości obrotowej i wysyłanie jej w postaci sygnału do sterownika. Jeśli brakuje sygnału z choćby jednego koła (np. z powodu przerwanego kabla), sterownik uznaje to za usterkę. W efekcie wyłącza funkcję ABS i informuje o tym kierowcę odpowiednią lampką. Więcej o diagnozowaniu takich awarii znajdziesz w tekście wyjaśniającym działanie czujnika ABS.

Jak sterownik i modulator regulują hamowanie?

Sterownik w ułamku sekundy analizuje dane ze wszystkich kół. Gdy stwierdzi, że prawe przednie koło zwalnia znacznie szybciej niż auto (czyli za chwilę wpadnie w poślizg), wysyła impuls do zespołu hydraulicznego. Ten upuszcza nieco płynu z obwodu zagrożonego koła, pozwalając mu znów nabrać prędkości, a następnie przywraca docisk. Cykl zmian ciśnienia powtarza się wiele razy na sekundę; częstotliwość zależy od konstrukcji, a Bosch podaje dla swojego rozwiązania wartość do 40 cykli na sekundę. Narzędziem wykonawczym w tym procesie jest hydrauliczna pompa i modulator ABS, której pracę wyczujesz jako specyficzne wibracje.

Jak rozpoznać normalną interwencję ABS podczas hamowania?

Zwykłą interwencję działającego układu ABS bardzo często rozpoznasz po zauważalnym pulsowaniu wciśniętego pedału hamulca, co w niektórych pojazdach wiąże się także z delikatnym oporem i słyszalną pracą zaworów znajdujących się w pobliżu zespołu. To absolutnie poprawne zachowanie części hydraulicznych pracujących pod obciążeniem ciśnieniowym.

Prawidłowa interwencja a objawy usterki

Dla własnego spokoju powinieneś umieć zidentyfikować standardową reakcję maszyny i oddzielić ją od poważnego błędu układu. Pamiętaj o następujących różnicach:

• Poprawne funkcjonowanie: regularne pulsowanie hamulca wraz z typowym odgłosem modulatora podczas silnego hamowania oraz zachowanie możliwości kierowania w granicach dostępnej przyczepności.
• Możliwa usterka w systemie: na desce widnieje stale zapalona pomarańczowa ikonka kontrolki, czujesz nienaturalne wibracje pedału bez wyraźnej potrzeby spowolnienia na prostej i suchej nawierzchni, układ wykazuje zauważalne pogorszenie skuteczności zatrzymywania, pedał staje się zupełnie miękki i wędruje w podłogę lub widzisz fizyczny wyciek płynu pod kołem.

Co powinien zrobić kierowca, gdy pedał pulsuje?

Jednym z najczęstszych błędów jest puszczanie pedału hamulca w chwili, gdy pojawia się zjawisko pulsowania. Zdezorientowany kierowca często myśli, że auto się zepsuło. Kiedy dojdzie do interwencji:

• Zapewnij stały, mocny nacisk na pedał i zrezygnuj z hamowania pulsacyjnego, które stosowano w autach bez ABS.
• Skup wzrok na wolnej przestrzeni obok przeszkody i kieruj samochodem, aby ją gładko ominąć.
• Nie skręcaj kierownicą zbyt ostro, bo gwałtowny manewr potrafi zerwać przyczepność potrzebną do zmiany toru jazdy.

Więcej opcji ratowania się z opresji i dostosowania metody do konkretnych warunków nawierzchni znajdziesz w tekście omawiającym techniki hamowania w różnych sytuacjach.

Dlaczego ABS nie zawsze skraca drogę hamowania?

Konstruktorzy oprogramowania sterującego założyli konkretny priorytet: kierowalność wygrywa ze skróceniem drogi zatrzymania. Na drogach szutrowych, w kopnym śniegu, a nawet na piasku, zablokowane koło bez systemu ABS przesuwa przed sobą materiał nawierzchni, tworząc przed oponą swoisty klin hamujący, który bardzo szybko zatrzymuje auto (kosztem utraty sterowania). Koło obsługiwane przez ABS nieustannie się kręci i przetacza po tym luźnym materiale zamiast go pchać, co sprawia, że całkowita odległość do zatrzymania pojazdu ulega wydłużeniu.

ABS, ESP i kontrola trakcji: jak współpracują?

System ABS ogranicza blokowanie kół podczas hamowania, system kontroli trakcji (ASR) nadzoruje uślizg w trakcie przyspieszania, z kolei ESP dba o stabilizację całego toru jazdy pojazdu. Warto pamiętać również o wsparciu EBD (Electronic Brakeforce Distribution), który dba o elektroniczny rozdział siły hamowania pomiędzy poszczególnymi osiami i kołami pojazdu. Zintegrowane systemy bezpieczeństwa czynnego nie są odrębnymi organizmami, lecz ściśle współpracującymi elementami. Współdzielą one wspólną infrastrukturę: sensory kół zintegrowane w układzie, bazową pompę ciśnieniową oraz rozbudowany sterownik hydrauliczny modulatora.

ABS a ASR: hamowanie i przyspieszanie

Choć układy te korzystają z tych samych sensorów prędkości, ich zadania są przeciwstawne. System zapobiegania zablokowaniu kół (ABS) dba o to, by w czasie bardzo intensywnego użycia pedału hamulca na podłożu o ograniczonym tarciu, współpracujące opony nie zablokowały obrotów. Kontrola trakcji, ukrywająca się pod skrótami ASR lub TCS, działa podczas dodawania gazu. Jeśli ruszasz na śliskim podłożu i system wykryje, że prawe koło napędzane kręci się szybciej niż pozostałe, ASR za pomocą pompy układu zaciśnie klocki na uciekającym kole, a w nowszych autach ograniczy moment obrotowy samego silnika.

ABS a ESP: sterowność i stabilizacja toru

ABS dba o konkretne koło w osi wzdłużnej pojazdu, ale to układ ESP odpowiada za całą dynamikę boczną. Program stabilizacji toru jazdy na bieżąco porównuje intencje kierowcy (na podstawie kąta skrętu kierownicy) z faktycznym ruchem pojazdu. Jeśli wyczuje poślizg nadsterowny lub podsterowny w zakręcie, użyje precyzyjnie hamulców z bazy układu ABS, by przyhamować jedno, wybrane koło i wprowadzić auto z powrotem na właściwy tor. Uszkodzenie pierścienia impulsowego lub enkodera magnetycznego może zniekształcić sygnał prędkości koła i ograniczyć albo wyłączyć powiązane funkcje; reakcja zależy od rodzaju usterki i konstrukcji pojazdu. Zrozumiesz to łatwiej, sprawdzając, jak ze sobą korelują kontrolki ABS i ESP.

Co oznacza kontrolka ABS i czy można jechać dalej?

Znaczenie kontrolki i decyzję o dalszej jeździe opisuje osobna, aktualizowana strona świeci kontrolka ABS; tutaj wystarczy zaznaczyć, że trwałe ostrzeżenie wymaga diagnostyki zgodnie z instrukcją pojazdu. Znaczenie kombinacji kontrolek sprawdź na stronie kontrolki ABS i ESP; miękki pedał, wyciek lub wyraźna utrata skuteczności wymagają bezpiecznego przerwania jazdy i pomocy technicznej.

Kiedy świecenie kontrolki jest prawidłowe?

Przebieg autotestu i znaczenie pomarańczowej ikony opisuje strona świeci kontrolka ABS oraz instrukcja konkretnego pojazdu. Sposób świecenia lub migania kontrolki należy interpretować wyłącznie według instrukcji pojazdu i aktualizowanej strony świeci kontrolka ABS.

Kiedy potrzebna jest diagnostyka w warsztacie?

Utrzymujące się po teście rozruchowym zapalone światło żółtej ikonki błędu wymaga od kierowcy wizyty diagnostycznej na stacji serwisowej. Doświadczony mechanik weryfikuje usterki nie tylko bazując na kodach z komputera diagnostycznego. Rzetelna diagnostyka obejmuje też podgląd sygnałów bieżących, kontrolę czujników kół oraz ich przewodów, oględziny pierścieni impulsowych na łożyskach, pomiar napięcia docierającego ze skrzynki bezpieczników do sterownika ABS, a także sprawdzenie pracy hydraulicznej modulatora. Dokładne omówienie całego procesu sprawdzania podzespołów znajdziesz w osobnym artykule pod tytułem diagnostyka awarii ABS.

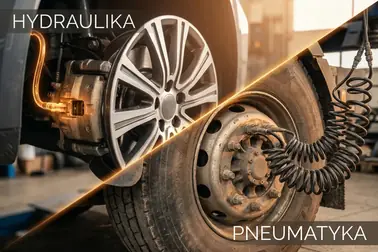

Czy ABS działa tak samo w każdym pojeździe?

Zadanie układu pozostaje takie samo we wszystkich pojazdach, ale ich konstrukcja i to, jak kierowca odczuwa interwencję, bardzo się różnią. Inaczej działa system hydrauliczny w kompakcie, a inaczej rozwiązanie pneumatyczne obsługujące wielotonowy zestaw ciężarowy.

ABS w samochodzie osobowym

Typowy współczesny samochód osobowy wykorzystuje systemy wielokanałowe. Dzięki temu każde koło ma własny czujnik prędkości obrotowej, a sterownik reguluje ciśnienie w osobnym kanale dla każdego koła. Taki podział ułatwia utrzymanie stabilności pojazdu nawet podczas hamowania w zakręcie. Formalne obowiązki związane z systemami znajdziesz w zestawieniu, gdzie opisano ABS w przepisach i egzaminie.

ABS w samochodzie ciężarowym

W pojazdach ciężarowych układ pracuje na sprężonym powietrzu ze zbiorników, a nie na płynie hamulcowym. Sterownik wymienia też sygnały ze zwalniaczami, takimi jak retarder czy hamulec silnikowy, aby dopasować siłę hamowania do masy całego zestawu. Jeśli interesuje Cię transport ciężki, zajrzyj do artykułu ABS w samochodzie ciężarowym.

ABS w przepisach i pytaniach egzaminacyjnych

Wymagania dla układów hamulcowych regulują przepisy międzynarodowe. Według regulaminu ONZ nr 13 (dla pojazdów ciężkich) oraz regulaminu nr 13-H (dla aut osobowych), odpowiednie typy maszyn otrzymujące homologację na rynkach europejskich muszą wykazać się zachowaniem precyzyjnych wartości granicznych i skuteczności. Z punktu widzenia kursanta istotny jest po prostu fakt, że pytania na egzaminie państwowym koncentrują się na zachowaniu sterowności i możliwości ominięcia przeszkody, a nie wyłącznie na drodze hamowania.

Podsumowanie najważniejszych zasad bezpieczeństwa

System ABS po latach ciągłych modyfikacji wciąż skupia się na jednym zjawisku: zachowaniu zdolności skręcania w trakcie ostrego wciskania pedału hamulca, by uniknąć groźnych przeszkód. Chociaż inżynieria dba o wykluczanie uślizgów w miarę możliwości technicznych, ostateczna długość drogi hamowania zależy od jakości opon, właściwego ciśnienia w ogumieniu oraz wyobraźni i wyszkolenia kierowcy. Zawsze postępuj zgodnie z przetestowanymi zaleceniami z poniższych punktów:

• Gdy usłyszysz pracujący pod maską modulator, trzymaj hamulec wciśnięty ze stałą siłą i nie zwalniaj nacisku.
• Nie ignoruj żółtej kontrolki ABS, która świeci się stale po ruszeniu w trasę.
• Każdą usterkę zgłoszoną przez elektronikę zdiagnozuj w sprawdzonym warsztacie, aby odzyskać pełne działanie systemów bezpieczeństwa.
