Manualna skrzynia biegów – jak działa i z czego jest zbudowana?

Manualna skrzynia biegów przenosi moment obrotowy przez wybraną parę kół zębatych, zmieniając proporcję między prędkością obrotową silnika a siłą napędową trafiającą na koła. Kierowca osobiście wybiera właściwe przełożenie za pomocą dźwigni, a pedał sprzęgła umożliwia płynne rozłączenie silnika od przekładni podczas samej zmiany biegu.

Co to jest manualna skrzynia biegów?

Manualna, ręczna i mechaniczna skrzynia biegów to synonimiczne określenia opisujące przekładnię motoryzacyjną, w której kierowca sam decyduje o doborze przełożenia za pomocą fizycznego układu sterowania. Podstawową misją i nadrzędnym zadaniem tego skomplikowanego podzespołu pozostaje poprawne dostrojenie parametrów pracującego pod obciążeniem silnika do narastających na drodze oporów. Trzeba mieć na uwadze to, że tradycyjny silnik spalinowy posiada relatywnie wąski zakres najmocniejszych, tak zwanych użytecznych obrotów. Praca poza tym pasmem bywa bardzo niewydajna.

Zmiana na niższy bieg, czyli większe przełożenie, pozwala zwiększyć moment obrotowy na wyjściu skrzyni. Pozwala przekształcić wysoką wejściową prędkość obrotową płynącą z wału korbowego w zwiększony finalnie moment napędowy na wyjściu. Przerzucanie na wyższe rzędy pozwala dla odmiany odczuwalnie zmniejszyć same obroty pod warunkiem stabilnej i wyższej prędkości poruszania się autostradą. Umiejętne rozróżnienie i pełne zrozumienie miejsca ręcznej odmiany mechanicznej na tle innych skrzyń biegów na rynku pomaga zoptymalizować współpracę kierowcy z pojazdem.

Budowa manualnej skrzyni biegów: z jakich elementów się składa?

Zwykła i często spotykana na drogach przekładnia mechaniczna opiera swoje funkcjonowanie na uszczelnionej i solidnej obudowie z zestawem wieloklinowych wałków napędowych. Obok nich znajdują się stale zazębione tryby wielkich kół zębatych w asyście synchronizatorów wspartych mocnymi łożyskami. Trzeba koniecznie rozróżnić obiegowy mit od prawdy, gdyż czynność wybierania przełożenia podczas przejażdżki wcale nie polega na mocnym wpychaniu pojedynczych kół pomiędzy siebie nawzajem. Większość zestawów obraca się wspólnie i stale dzięki bezustannemu wirowaniu napędowemu pochodzącemu ze strony silnika głównego.

Prawidłowa zmiana konkretnego przełożenia na wyższe sprowadza się de facto do zablokowania obracającego się do tej pory swobodnie stalowego koła na wałku głównym. Ważne dla funkcjonowania tych części w trudnych, upalnych warunkach jest zapewnienie odpowiednio bogatej dawki oleju zasilającego wszystkie kanały łożyskowe. Specjalnie dedykowany do zadań ciężkich olej skutecznie zmywa powstałe z zabrudzeń opiłki i zarazem studzi trącące i nagrzane od siebie krawędzie współpracujących zębów.

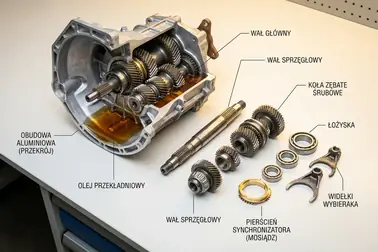

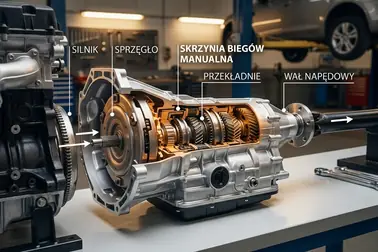

Wałki, koła zębate, obudowa i łożyska

Całość użytecznego obciążeniowego momentu generowanego ze spalania paliwa dociera wprost z zespołu tarczy sprzęgłowej na odpowiednio przystosowany wałek wejściowy. Poddana modyfikacjom moc opuszcza korpus napędu od spodu pojazdu dzięki zaawansowanemu funkcjonowaniu drugiego elementu obrotowego, którym jest z definicji wałek wyjściowy. Komunikacja łącząca je w jedną zwartą i logicznie współpracującą całość opiera się o zestawienie stalowych par zębatych trybów skośnych. Matematyczny układ zębów umieszczonych na obwodach kół określa bezpośrednio finalny parametr zaplanowanego podczas produkcji przełożenia.

Jeśli wybrane koło ze strony odbierającej moment napędowy posiada na swoim rancie 45 stalowych nacięć, a koło współpracujące obok dysponuje liczbą zaledwie 15 nacięć, inżynier osiąga finalną wartość proporcji równą w zapisie 3:1. Obserwując następnie działanie ułożonych elementów, widać jak wałek główny dopełni jednego wymaganego obrotu po wykonaniu trzech pełnych cykli przez wałek napędzający. Istotną sprawą dla bezawaryjnej pracy pod dużymi obciążeniami jest użycie łożysk utrzymujących osiowość wałków podczas zwiększonego poboru siły pociągowej.

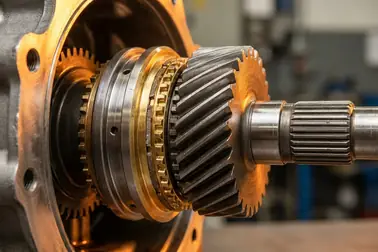

Synchronizatory i mechanizm wyboru przełożenia

Skrzynia mechaniczna nakłada potrzebę dokładnego pokrycia i precyzyjnego wyrównania prędkości poszczególnych podzespołów jeszcze zanim zostaną one na dobre połączone. Zbagatelizowanie wyrównania różnic prędkości wyhamowałoby części mechaniczne z bardzo wyraźnym i niepokojącym odgłosem kolizji zębów kłowych. Zadanie stabilizacji przed zblokowaniem opiera się w niemal stu procentach na skomplikowanym pierścieniu pracującego obok synchronizatora. Operacja wyboru i przełączenia dźwigni uruchamia linki, które aktywują przesuwające się w określonym porządku widełki nastawne wsuwające metalową tuleję.

Ustawiony poprawnie pod odpowiednim kątem mosiężny i cierny profil pierścienia przesuwa się tuż po stożku wielkiego obracającego koła pod naporem mechaniki skrzyni i przyspiesza lub hamuje go celowo do momentu pokrycia różnic prędkości. Kiedy tryby pracują zgodnie obok siebie w tempie jednorodnym z wałkiem głównym, opadająca z lekkością tuleja zazębia układ spajając poszczególne klocki drogi przenoszącej moc pojazdu. Kompleksowe rozszerzenie całego tego tematu zawarto w sekcji precyzyjnego wyjaśnienia opierającego się o fachowe działanie synchronizatora skrzyni.

Jak działa skrzynia biegów manualna krok po kroku?

Działanie przekładni ręcznej opiera się na zablokowaniu wybranego koła zębatego na obracającym się wale głównym, co powoduje przekazanie siły napędowej w stronę kół jezdnych. Jeśli lewarek znajduje się w pozycji neutralnej, wałek wejściowy kręci się i napędza ułożone na nim koła, ale żadne z nich nie jest fizycznie spięte z wałkiem wyjściowym.

W takiej sytuacji brakuje skutecznego połączenia toru napędu i moment obrotowy nie trafia ostatecznie na wyjście przekładni. Samochód stoi w miejscu pomimo załączonego sprzęgła, a faktyczne doprowadzenie mocy następuje dopiero po wbiciu przełożenia.

Co dzieje się po wybraniu biegu?

Proces przekazania siły z wału korbowego aż do wyjścia ze skrzyni wymaga zgrania kilku podzespołów w bardzo krótkim czasie. Każda zmiana biegu przebiega według utartego scenariusza:

1. Rozłączenie napędu: Wciskasz pedał do podłogi, zwalniając sprzęgło. Należy pamiętać, że sprzęgło to odrębny, zewnętrzny mechanizm ściśle współpracujący ze skrzynią biegów. Rozłączenie odsuwa tarczę od koła zamachowego, co uwalnia wałki wewnątrz skrzyni od obciążeń i pozwala na bezpieczne wysunięcie współpracujących zębów kłowych.
2. Wskazanie przełożenia: Ruch ręką przestawia wybierak, który celuje w wodzik odpowiadający wybranemu numerowi biegu (np. parze biegów 1 i 2).
3. Wyrównanie prędkości: Stalowe widełki pchają tuleję przesuwną, dociskając pierścień synchronizatora do wirującego luzem koła zębatego, co natychmiast zrównuje ich obroty.
4. Blokada koła: Tuleja (sprzęgło kłowe) zazębia się z drobnym wieńcem koła, trwale przytwierdzając je do wałka. Od tej pory zębatka i wałek kręcą się jako jedność.
5. Przeniesienie siły: Puszczasz sprzęgło, łącząc skrzynię z silnikiem. Moment obrotowy przepływa zdefiniowaną ścieżką na zewnątrz.

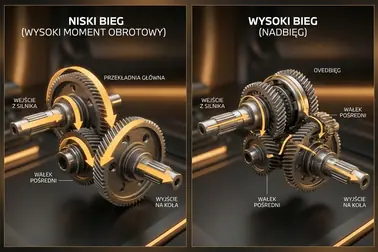

Dlaczego niższy bieg zwiększa moment, a wyższy obniża obroty?

O dynamice Twojego auta decyduje ścisła zależność obrotów na wejściu do obrotów na wyjściu ze skrzyni. Przełożenie 3:1 sprawia, że wałek wejściowy kręci się trzy razy szybciej od wałka wyjściowego, co przed uwzględnieniem strat mechanicznych w przybliżeniu trzykrotnie zwiększa moment obrotowy. Tak zwielokrotniona siła jest bardzo przydatna do przełamania inercji i ruszenia z miejsca ciężkim pojazdem.

Należy zaznaczyć, że ostateczna wartość momentu odczuwalna na kołach zależy również od przełożenia samej przekładni głównej oraz ewentualnych oporów napędu. Ostatnie biegi mają najczęściej ułamkowe wartości przełożenia wynoszące na przykład 0,8:1 i pełnią funkcję nadbiegów. Moment na kołach wtedy maleje, co osłabia przyspieszenie, jednak gwarantuje silnikowi dużo spokojniejszą pracę na drodze ekspresowej.

Jak działa bieg wsteczny?

Aby auto cofało, wałek wyjściowy musi obracać się w kierunku odwrotnym do standardowego. Każde zazębienie odwraca kierunek obrotu. W typowej skrzyni manualnej tor biegu wstecznego wykorzystuje dodatkowe koło pośrednie, które zmienia kierunek obrotu wałka wyjściowego względem torów biegów do przodu.

Ruch lewarka na pozycję wsteczną w takich typowych konstrukcjach nasuwa to koło na oba wałki, co odwraca kierunek działania na wyjściu układu. Warto wiedzieć, że to powszechne, ale nie jedyne rozwiązanie projektowe. Na rynku można spotkać również nowocześniejsze skrzynie ze stale zazębionym biegiem wstecznym, a także zaawansowane mechanizmy wspierane przez własne układy synchronizacji ułatwiające operowanie przekładnią.

Rodzaje skrzyni biegów manualnych: czym różnią się konstrukcje?

Ręczne przekładnie klasyfikuje się przeważnie na podstawie liczby dostępnych przełożeń, konstrukcyjnego układu wałków wewnątrz obudowy oraz lokalizacji w pojeździe. Wybór konkretnego modelu skrzyni to zwykle wypadkowa dostępnego miejsca w komorze silnika i orientacji całego zespołu napędowego. Architektura ta nie buduje jednak prostej hierarchii jakości – inna konstrukcja oznacza po prostu optymalizację pod określony typ nadwozia lub sposób napędu (przód, tył lub układ 4x4).

Skrzynie dwuwałkowe i trzywałkowe

Konstruktorzy dobierają architekturę obudowy i mechanizmów wewnętrznych pod ułożenie silnika pod maską samochodu. W małych autach z napędem na przód króluje układ poprzeczny, wymuszający montaż krótkiej przekładni dwuwałkowej. Moc przekazywana jest w nich bezpośrednio z wałka wejściowego na główny, który z kolei od razu napędza mechanizm różnicowy. Taka kompaktowa konfiguracja sprzyja oszczędzaniu cennego miejsca pod maską.

Zupełnie inaczej podchodzi się do modeli tylnonapędowych, w których silnik montowany jest klasycznie w ułożeniu wzdłużnym. Wtedy częściej wykorzystuje się konstrukcję opartą o układ trzywałkowy. Moment przepływa najpierw przez obracający się na dole wałek pośredni, po czym wraca na wałek główny prowadzący prosto do wału napędowego zlokalizowanego pod podłogą kabiny. Co ważne, żadna z przytoczonych architektur nie jest z założenia lepsza, ponieważ wynikają one z odmiennych koncepcji nadwozia i pozycjonowania silnika.

Skrzynie 5- i 6-biegowe

Jeszcze na początku stulecia przekładnia wyposażona w pięć biegów uchodziła za odpowiednią do podróżowania poza miastem. Obecnie najpopularniejszym standardem rynkowym pozostaje wariant wyposażony w sześć niezależnych przełożeń. Wyższa liczba trybów potrafi wpłynąć na komfort akustyczny, jednak wcale go nie gwarantuje. Projektanci mogą umieścić przełożenia blisko siebie, zmuszając szofera do częstszych zmian dźwignią w celu utrzymania optymalnych obrotów dla elastyczności.

Trzeba mieć na uwadze, że obecność dodatkowego biegu niesie też za sobą konkretne ograniczenia. Oznacza to większą liczbę ciasno upakowanych współpracujących części, jak również większe zaangażowanie ze strony obsługującego, co wyraźnie widać podczas korków miejskich. O ostatecznej dynamice pojazdu przesądzają konkretne parametry wielkości zastosowanych kół, a nie obietnice wynikające z bogato wygrawerowanej schematem gałki.

Zalety i wady manualnej skrzyni biegów

Zaletą tradycyjnej skrzyni mechanicznej jest bezpośrednie połączenie silnika ze sferą napędzaną kół bez skomplikowanej ingerencji sprzęgła hydrokinetycznego czy wysoce zaawansowanej elektroniki. Prowadzący posiada niemal pełną decyzyjność w kwestii utrzymywania właściwych dla siebie obrotów i ustala, kiedy wymusić mocne hamowanie oporami cylindrów na stromych zjazdach. Poziom awaryjności, koszt serwisu oraz waga samej skrzyni w wielu przypadkach są atrakcyjniejsze w porównaniu do klasycznych automatów, chociaż silnie zależy to od specyfiki danej konstrukcji i zastosowanego układu całego przeniesienia napędu. Regularnym elementem wymagającym odpowiednich nakładów finansowych pozostaje planowa, terminowa wymiana zużywającego się zestawu sprzęgła.

Stałe zachowanie ciągłości mocy nakłada z kolei na kierującego spory obowiązek pracy własnej. Częste operowanie dźwignią oraz cykliczne i powtarzalne wysprzęglanie podczas toczenia się w powolnym natężeniu ulicznym bywają bardzo kłopotliwe i męczące. Jeśli uciążliwa manualna obsługa potrafi zniechęcić Cię do przemieszczania się samochodem po metropolii, porównanie zachowania oraz kluczowych zalet tłumaczących to, jak działa skrzynia automatyczna, bywa cennym bodźcem pomocnym przy wybieraniu kolejnego środka transportu.

Które odgłosy i zachowania skrzyni wymagają sprawdzenia?

Sygnałami zwiastującymi nieprawidłowości są z reguły: zgrzyt odczuwalny podczas wybierania biegu, samoczynne wypadanie lewarka pod obciążeniem, głośne wycie zależne od przełożenia, każdy widoczny wyciek oleju oraz narastający nienaturalnie luz wybieraka. Rozpoznanie takich sygnałów oznacza potrzebę przeprowadzenia diagnostyki warsztatowej. Zgrzyt nie musi oznaczać zużycia pierścieni ułatwiających zmianę biegu, ponieważ kłopotliwe może okazać się zwyczajnie nierozłączające w pełni sprzęgło. Powiększający się hałas pod dużym obciążeniem czasami wskazuje na usterkę któregoś łożyska, lecz nie określa jednoznacznie konkretnej części bez wcześniejszego demontażu obudowy. Wyskakujący drążek również ma liczne przyczyny, między innymi kłopoty ze zniszczonymi wodzikami, ale też osłabionymi poduszkami mocującymi sam silnik z karoserią.

Ograniczony komfort ze zmianą biegów stosunkowo rzadko oznacza usterki zmuszające kierowcę do kapitalnego remontu skrzyni. Źródłem podobnych awarii bywa często uszkodzenie współpracującego mechanizmu sterowania dźwignią, zużycie tarczy sprzęgłowej lub naderwanie w obrębie mocowań pozycjonujących układ. Wczesna i trafna identyfikacja defektu pomaga zatrzymać dalsze, postępujące uszkodzenia. Właśnie dlatego zaleca się zgłębić fachowe objawy uszkodzonej skrzyni biegów po to, by podjąć w porę decyzję o koniecznej wizycie w punkcie zajmującym się serwisowaniem.

Podsumowując kwestię, manualna skrzynia biegów to zaawansowany zestaw mechanizmów, w którym każdy drobny ruch dźwigni inicjuje dokładną sekwencję blokowania kół zębatych. Od wałka wejściowego przyjmującego energię spalania, przez mosiężne pierścienie wyrównujące obroty metali, aż po wałek oddający siłę napędową do dyferencjału osiowego, wszystkie elementy konsekwentnie współpracują z kierowcą w dążeniu do płynnej regulacji przełożenia w przód oraz w trakcie sprawnego cofania. Uważne poznanie zasady kształtowania dynamiki przy jednoczesnym wsparciu sprzęgła, ułatwia swobodne korzystanie ze wspomnianych mechanizmów, co z powodzeniem zmniejsza ryzyko niepotrzebnych, przedwczesnych napraw.
