Przewody hamulcowe miedziane, stalowe czy miedziano-niklowe?

Nie istnieje jeden najlepszy materiał do każdego samochodu. Stal często odpowiada wykonaniu fabrycznemu, czysta miedź jest łatwa do formowania, a stop CuNi 90/10 łączy odporność na korozję z wyższą wytrzymałością niż czysta miedź. Zawsze trzeba jednak potwierdzić zgodność konkretnego produktu z pojazdem.

Podejmując decyzję o naprawie układu, wybierasz między trzema głównymi materiałami. Porównanie to dotyczy wyłącznie sztywnych, metalowych rurek, a nie elastycznych wężyków gumowych. Sam kolor rurki lub łatwość jej gięcia nie potwierdzają zgodności z wymogami auta. Aby układ działał bezpiecznie, musisz znać specyfikację produktu, wymaganą średnicę, gwint oraz typ zastosowanego kielicha. Więcej o układzie przeczytasz w artykule o rodzajach przewodów hamulcowych.

Jakie są rodzaje metalowych przewodów hamulcowych?

Metalowe przewody hamulcowe dzielą się na trzy grupy: rurki ze stali niskowęglowej, z czystej miedzi oraz ze stopów miedzi z niklem. W zestawieniu tym pomijamy gumowe przewody elastyczne oraz przewody w oplocie stalowym, skupiając się na twardych odcinkach prowadzonych pod podwoziem.

Często spotykanym rozmiarem w samochodach osobowych są rurki o zewnętrznej średnicy 4,75 mm, co odpowiada nominalnie wymiarowi 3/16 cala. Nawet jeśli jest to najbardziej popularny rozmiar, średnicę tę zawsze trzeba potwierdzić dla konkretnego pojazdu. Podstawowe wymiary oraz cechy twardych rurek, kielichów, otworów gwintowanych i złącz hydraulicznych określa norma ISO 4038:1996 (potwierdzona jako aktualna w 2024 roku). Szerzej budowę układu wyjaśnia materiał o sztywnych przewodach hamulcowych.

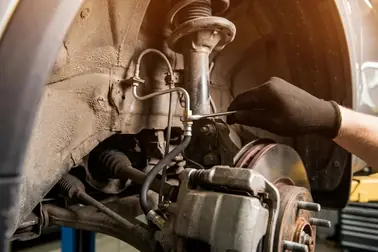

Przewód sztywny a elastyczny: gdzie przebiega granica?

Sztywna metalowa rurka odpowiada za prowadzenie płynu wzdłuż całego nadwozia, od pompy hamulcowej w kierunku kół. Z kolei odcinek elastyczny ma za zadanie kompensować nieustanny ruch zawieszenia oraz skręt kół kierowanych. W przepisach dotyczących okresowego badania technicznego (Dz.U. 2024 poz. 141) obydwa te elementy są traktowane oddzielnie. Punkt 1.1.11 załącznika nr 1 reguluje wymagania dla przewodów sztywnych, natomiast punkt 1.1.12 dotyczy odcinków elastycznych.

Materiał to tylko jeden z parametrów doboru

Wybór materiału to zaledwie pierwszy krok. Dwa przewody wyprodukowane z idealnego stopu i mające identyczną średnicę 4,75 mm mogą być całkowicie niezamienne. Wynika to z różnic w zastosowanym gwincie nakrętki, geometrii gniazda w zacisku lub pompie, a także z typu samego kielicha uszczelniającego. Wytyczne normy ISO 4038:1996 wyraźnie rozdzielają wymagania dla samej rurki, kielicha i złącza. Dlatego sama prawidłowa grubość przewodu nie potwierdza, że zmontowane połączenie będzie w pełni szczelne i bezpieczne po wzroście ciśnienia w układzie.

Przewody hamulcowe miedziane, stalowe i miedziano-niklowe: najważniejsze różnice

Najważniejsza różnica między rurkami ze stali, miedzi i stopu miedziano-niklowego polega na ich wytrzymałości na rozciąganie oraz wytrzymałości zmęczeniowej. Wybór odpowiedniego produktu wiąże się ze zrozumieniem, jak poszczególne metale zachowują się podczas pracy pod ciśnieniem oraz w obliczu wibracji podwozia.

Dane techniczne udostępniane przez Copper Development Association pokazują wyraźne różnice dla typowej rurki o wymiarach 4,7 mm na 0,7 mm. Stal lutowana oraz stop miedzi z niklem osiągają wyższe parametry wytrzymałościowe niż czysta miedź odtleniona fosforem (C12200). Co więcej, produkty dedykowane do układów hamulcowych są standaryzowane: norma SAE J527 obejmuje rurki stalowe, norma SAE J1650 opisuje bezszwowe rurki CuNi 90/10, a wspomniana ISO 4038 określa cechy wymiarowe ich połączeń.

Przewód hamulcowy stalowy

Przewody stalowe to najczęstsze rozwiązanie fabryczne, opisywane szczegółowo przez normę SAE J527:2017. Dotyczy ona lutowanej, dwuściennej rurki ze stali niskowęglowej, która jest przeznaczona do gięcia i kielichowania w motoryzacji. Dla analizowanego wymiaru 4,7 mm na 0,7 mm stal osiąga wytrzymałość na rozciąganie rzędu 330–380 MPa i ciśnienie rozrywające wynoszące około 135 MPa. Główną wadą stali jest jednak jej podatność na rdzewienie. Z tego powodu wymaga powłoki antykorozyjnej (np. z cynku). Przerwanie tej warstwy natychmiast odsłania materiał bazowy na działanie wilgoci i soli drogowej.

Przewód hamulcowy miedziany

Rurki z czystej miedzi odtlenionej fosforem (oznaczenie C12200) charakteryzują się świetną odpornością na korozję i są bardzo łatwe w ręcznym formowaniu. Jednak ich wytrzymałość na rozciąganie (ok. 220–265 MPa) jest niższa w porównaniu do stali i stopów z niklem. Znacząca różnica dotyczy również wytrzymałości zmęczeniowej, która przy 10⁷ cykli wynosi orientacyjnie 70 MPa. Miękkość czystej miedzi ułatwia montaż, ale sama łatwość gięcia nie stanowi dowodu na to, że przewód spełnia wymogi ciśnieniowe konkretnego auta.

Przewody hamulcowe miedziano-niklowe i CuNiFer

Kompromisem między łatwością obróbki a wytrzymałością są stopy miedzi z niklem. Norma SAE J1650 definiuje wymogi dla bezszwowych rurek CuNi 90/10 przeznaczonych specjalnie do ciśnieniowych instalacji hamulcowych. Typowy, popularny w motoryzacji stop C70600 zawiera około 10% niklu, 1,4% żelaza i 0,8% manganu, podczas gdy resztę stanowi miedź. Na rynku często pojawia się określenie CuNiFer, w którym człon „Fer” wskazuje właśnie na dodatek żelaza. Pamiętaj jednak, że handlowe skróty takie jak CuNi, CuNi10Fe1Mn czy CuNiFer nie gwarantują identycznego składu każdego produktu w sklepie – potwierdzeniem jest dopiero karta materiałowa producenta.

Miedziane przewody hamulcowe a przepisy: czy można je stosować?

Polskie przepisy o warunkach technicznych pojazdów nie zawierają prostej, jednoznacznej listy materiałów dozwolonych do budowy przewodów hamulcowych, dlatego nie można automatycznie uznać każdej rurki miedzianej za legalną i bezpieczną. Montując nową część, musisz upewnić się, że odpowiada ona parametrom fabrycznym pojazdu, a instalacja zapewnia szczelność i odporność na uszkodzenia.

Kwestię hamulców w Polsce reguluje rozporządzenie Ministra Infrastruktury (Dz.U. 2024 poz. 502) w paragrafach od 14 do 16. Wymaga ono, aby działanie hamulca roboczego było niezawodne, szybkie i skuteczne.

Co wynika z przepisów, a czego nie rozstrzygają?

Warto precyzyjnie rozdzielić trzy obszary: badanie techniczne, homologację całego pojazdu oraz weryfikację części zamiennej. Badanie techniczne ocenia przede wszystkim stan fizyczny i poprawne poprowadzenie układu. Z kolei regulamin ONZ nr 13-H (wersja 2026/502) dotyczy pełnej homologacji skuteczności hamowania dla nowych pojazdów (M1, N1), a nie zatwierdzania pojedynczej rurki naprawczej. Z tego powodu certyfikatu homologacji całego auta nie traktuje się jako normy przypisanej do zakupionego luzem przewodu. Zgodność zastosowanego zamiennika wynika bezpośrednio z dokumentacji technicznej konkretnego auta oraz weryfikacji specyfikacji producenta produktu.

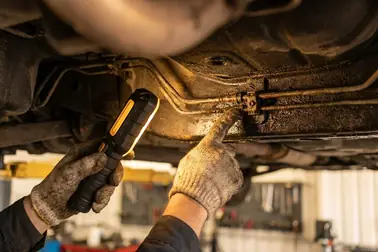

Co diagnosta sprawdza w sztywnych przewodach?

Podczas okresowego badania technicznego diagnosta kieruje się załącznikiem nr 1 do rozporządzenia (Dz.U. 2024 poz. 141). Kontrola opisana w punkcie 1.1.11 polega na ocenie organoleptycznej prowadzonej w trakcie pracy układu pod ciśnieniem, bez demontowania podzespołów. Zgodnie z tym dokumentem, usterki przewodów sztywnych klasyfikuje się na podstawie skali konkretnych ryzyk. Waga usterki jest uzależniona m.in. od bezpośredniego ryzyka wycieku, wpływu na działanie układu czy groźby uszkodzenia mechanicznego. Diagnosta sprawdza elementy takie jak stan grożący awarią, wycieki, nadmierna korozja czy niewłaściwe ułożenie przewodu pod autem. Rodzaj stwierdzonej wady decyduje o tym, jak usterka zostanie sklasyfikowana podczas badania, niezależnie od tego, czy zamontowany przewód jest stalowy, czy miedziany. Ocenę stanu wizualnego szerzej opisujemy w materiale o uszkodzonych przewodach hamulcowych.

Miedziane czy stalowe przewody hamulcowe: co wybrać?

Wybór materiału przewodu hamulcowego zaczyna się od sprawdzenia dokumentacji konkretnego samochodu oraz specyfikacji kupowanego produktu. Stal jest naturalnym wyborem przy odtwarzaniu układu zgodnego z normą SAE J527, natomiast stop CuNi 90/10 oferuje zbliżoną wytrzymałość połączoną z wysoką odpornością korozyjną. Z kolei czysta miedź, choć najprostsza w obróbce, jest materiałem zauważalnie słabszym.

Dla stopu miedziano-niklowego CuNi 90/10, opisanego w normie SAE J1650, orientacyjna wytrzymałość na rozciąganie wynosi 330–370 MPa. To poziom niemal równy stali (330–380 MPa). Właśnie z tego powodu stopy miedzi z niklem są często rozważane jako alternatywa w autach pracujących w trudnych warunkach zimowych, pod warunkiem zgodności takiego rozwiązania z dokumentacją pojazdu i atestem producenta przewodu.

Macierz wyboru według priorytetu

Różne priorytety kierowcy wymuszają skierowanie uwagi na inne materiały i dokumenty. Poniższa tabela ułatwia przełożenie właściwości fizycznych na realne potrzeby eksploatacyjne.

Checklista siedmiu danych przed zakupem

Nie kupuj przewodu wyłącznie na podstawie jego zewnętrznej grubości. Kompletna weryfikacja powinna obejmować dokładnie siedem pozycji, z których każda odpowiada za inny aspekt dopasowania rurki do Twojego samochodu. Oto, co musisz potwierdzić:

1. Materiał: Upewnij się, czy kupujesz stal (SAE J527), czystą miedź (C12200), czy stop z niklem (C70600, SAE J1650).
2. Średnica: Najpopularniejsza to 4,75 mm, ale w starszych autach zdarzają się inne wymiary.
3. Długość: Kupuj przewód o odpowiedniej długości, unikając sztukowania i nienaturalnego zaginania nadmiaru materiału pod autem.
4. Gwint: M10x1, M12x1 – zły gwint zniszczy gniazdo pompy lub zacisku. Jak rozpoznać gwint, profil kielicha i dobrać nakrętkę, opisujemy w poradniku o złączkach i końcówkach przewodów hamulcowych.
5. Rodzaj końcówek: Nakrętki z gwintem wewnętrznym lub zewnętrznym, w zależności od złącza.
6. Typ kielicha: Zawsze dobieraj profil zgodnie z dokumentacją pojazdu lub parametrami złącza. Pamiętaj, że profile typu Single Flare oraz Bubble mają inną geometrię i nie powinno się ich traktować jako synonimów, podobnie jak należy precyzyjnie dobierać profile wklęsłe typu Inverted (Double Flare).
7. Przebieg z punktami mocowania: Przewód musi trafiać idealnie w fabryczne spinki i mocowania na nadwoziu.

Jakich błędów unikać przy wyborze materiału przewodu?

Głównym błędem jest zakładanie, że każda rurka w miedzianym kolorze ma takie same parametry. Oznaczenia Cu, CuNi 90/10 oraz CuNiFer opisują co najmniej trzy zupełnie różne materiały, a poleganie na samej barwie prowadzi do wyboru zbyt słabej instalacji. Co więcej, znalezienie rurki o popularnej średnicy 4,75 mm to za mało, aby zagwarantować jej zgodność z autem, ponieważ różnić mogą się m.in. typy kielichów uszczelniających.

Zwróć także uwagę, że błędy nie ograniczają się do samej rurki. Wspomniany wcześniej punkt 1.1.11 załącznika nr 1 (Dz.U. 2024 poz. 141) wyznacza ryzyko uszkodzenia przewodu oraz jego złe przemieszczenie jako poważną usterkę przy badaniu technicznym. Nawet najmocniejszy materiał nie skompensuje luźnego wiszenia przewodu, braku spinek mocujących czy przetarcia rurki o pracujące elementy zawieszenia.

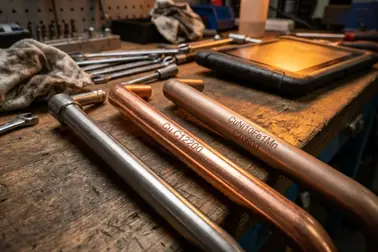

Mylenie czystej miedzi ze stopem CuNiFer

Różnice między stopem z niklem a czystą miedzią są znaczące, szczególnie w odporności zmęczeniowej. Wspomniany stop C70600 posiada około 10% niklu i dodatek żelaza (co odzwierciedla człon „Fer” w nazwie CuNiFer). Z kolei miedź odtleniona fosforem (C12200) w ogóle nie zawiera tego cennego dla wytrzymałości niklu. Różnica ich orientacyjnej wytrzymałości zmęczeniowej wynosi aż 30 MPa (ok. 100 MPa dla C70600 i 70 MPa dla C12200). Zapis CuNi10Fe1Mn jednoznacznie informuje o proporcjach rodziny stopu, natomiast luźne nazwy handlowe zawsze trzeba zweryfikować w dokumentacji.

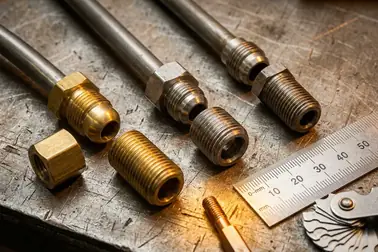

Dobry materiał, lecz zły wymiar lub zakończenie

Zgodnie z normą ISO 4038:1996, średnica zewnętrzna rurki to odrębny parametr od geometrii kielicha, otworu gwintowanego czy złącza. Nawet najlepszy materiał okaże się nieużyteczny, jeśli dobierzesz niewłaściwy gwint, co zniszczy gniazdo, lub uformujesz niezgodny kielich. Taki błąd doprowadzi do nieszczelności układu przy silniejszym wciśnięciu pedału hamulca.

Decydując się na konkretny materiał, musisz brać pod uwagę również metodę jego obróbki na miejscu w warsztacie. Formowanie zakończeń, czyli kielichowanie, przebiega różnie w zależności od twardości metalu. Szersze informacje o technikach zarabiania znajdziesz w poradniku tłumaczącym, jak zarabiać przewody hamulcowe. Finalnie, po złożeniu całego układu instalacja musi zostać starannie sprawdzona pod kątem szczelności. Poprawna technika odpowietrzania zależy od tego, jak wymieniono przewody hamulcowe. Ze względu na kluczowe znaczenie hamulców dla bezpieczeństwa jazdy, montaż oraz końcową próbę układu zawsze należy powierzyć fachowemu warsztatowi mechanicznemu.
