Sztywne przewody hamulcowe – co trzeba o nich wiedzieć?

Sztywne przewody hamulcowe to metalowe rurki prowadzące płyn pod ciśnieniem między pompą, modułem ABS/ESC i elastycznymi przewodami przy kołach. Przy ich doborze musisz odwzorować średnicę rurki, długość i przebieg, gwinty nakrętek oraz rodzaj kielicha przewidziany przez producenta pojazdu.

Szczelność sztywnej rurki ma bezpośredni wpływ na utrzymanie odpowiedniego ciśnienia w układzie hamulcowym. Z zewnątrz wiele z nich wygląda bardzo podobnie, jednak w rzeczywistości różnią się parametrami montażowymi. W tym artykule poznasz schemat identyfikacji tych części i sprawdzisz, na co zwrócić uwagę przed naprawą u mechanika.

Czym są sztywne przewody hamulcowe i gdzie się znajdują?

Sztywny przewód jest metalową rurką transportującą płyn hamulcowy pod ciśnieniem roboczym między pompą, zespołem ABS/ESC i strefą każdego koła. Ogólne wymagania dotyczące niezawodności i skuteczności takich układów określa Regulamin ONZ nr 13-H, natomiast konkretne parametry samego przewodu dobiera się na podstawie dokumentacji technicznej Twojego samochodu. Przy samym kole sztywna rurka zazwyczaj łączy się z przewodem elastycznym, ponieważ praca zawieszenia wymaga elastycznego odcinka. Jeśli chcesz zrozumieć działanie całego systemu, sprawdź nasz przewodnik po przewodach hamulcowych.

Jaką funkcję pełni metalowa rurka?

Naciśnięcie pedału hamulca wytwarza w układzie ciśnienie hydrauliczne. Sztywna rurka przekazuje to ciśnienie na zaciski z minimalną zmianą swojej objętości. Nawet niewielki ubytek płynu wywołany nieszczelnością może obniżyć ciśnienie w danym obwodzie. W praktyce często odczujesz to jako miękki pedał i zauważalne wydłużenie drogi hamowania.

Czym przewód sztywny różni się od elastycznego?

Rurka sztywna jest na stałe mocowana do nadwozia, podwozia lub ramy pojazdu. Z kolei przewód elastyczny pracuje nieustannie wraz z kołem, zaciskiem i wahaczami na nierównościach. Odcinka elastycznego nie da się zastąpić metalową rurką w miejscu, gdzie wymagany jest ruch. Naprężenia powstające podczas skręcania kół szybko doprowadziłyby do zmęczeniowego pęknięcia metalu lub wyrwania złącza.

Jak jest zbudowany sztywny przewód hamulcowy?

Kompletny odcinek sztywnego przewodu składa się z rurki, dwóch gwintowanych nakrętek oraz uformowanych zakończeń, które uszczelniają całe połączenie. Samo złącze opiera się na ściśle dopasowanych powierzchniach kielicha rurki i gniazda w pompie lub zacisku. Gwint nakrętki służy przede wszystkim do dociśnięcia tych powierzchni do siebie, a nie do uszczelniania przepływu płynu. Fabryczne uchwyty z tworzywa utrzymują rurkę z dala od elementów ruchomych, ostrych krawędzi blachy, źródeł ciepła i miejsc narażonych na ciągłe drgania.

Rurka, nakrętki i kielichy

W samochodach osobowych często spotyka się rurkę o średnicy zewnętrznej 4,75 mm, co odpowiada rozmiarowi 3/16 cala. Budowę i wymiary zakończeń dla systemów hydraulicznych szczegółowo opisuje norma ISO 4038:2009. Najpopularniejsze zakończenia na rynku to wypukły kielich DIN/ISO (typu bubble) oraz wklęsły kielich SAE 45 stopni (double/inverted flare). Pamiętaj, że te dwa systemy uszczelnień nie są ze sobą zamienne. O technice prawidłowego kształtowania rur przeczytasz w tekście omawiającym zarabianie końcówek przewodów.

Prowadzenie i mocowanie rurki

Odpowiednie układanie przewodu wymaga zachowania promienia gięcia, który zapobiega spłaszczeniu przekroju. Widoczne załamanie lub mocne przewężenie rurki dyskwalifikuje odcinek z bezpiecznego użytkowania. Przewód musi stabilnie spoczywać w fabrycznych uchwytach i omijać układ wydechowy, zawieszenie oraz wiązki elektryczne.

Z jakiego materiału wykonuje się sztywne przewody?

W hydraulicznych układach hamulcowych stosuje się rurki stalowe, miedziane oraz miedziano-niklowe. Dopuszczalny materiał zależy od fabrycznej specyfikacji pojazdu i regulacji rynkowych w kraju rejestracji. Rodzaj użytego stopu wpływa na odporność korozyjną części, jej podatność na precyzyjne gięcie oraz łatwość formowania kielichów.

Nie zmienia on jednak nadrzędnego wymogu, czyli pełnej zgodności średnicy, gwintu nakrętki i typu kielicha z układem samochodu. Rurka przeznaczona fabrycznie do instalacji paliwowej lub pneumatycznej nie staje się przewodem hamulcowym tylko dlatego, że ma taką samą średnicę zewnętrzną.

Jak dobrać sztywny przewód hamulcowy do samochodu?

Dobór poprawnego przewodu wymaga pełnej zgodności co najmniej pięciu różnych cech: fizycznej średnicy zewnętrznej rurki, jej całkowitej długości i przebiegu, dopuszczonego materiału, gwintów nakrętek oraz rodzajów kielichów znajdujących się na obu końcach. Zapis w katalogu mówiący 4,75 mm + M10x1 + DIN/ISO bubble opisuje trzy odrębne parametry, a dopasowanie zaledwie jednego z nich nie daje gwarancji prawidłowego zakupu. Aby ograniczyć ryzyko pomyłki, weryfikuj układy na podstawie numeru VIN i schematów naprawczych producenta.

Co trzeba sprawdzić przed doborem rurki?

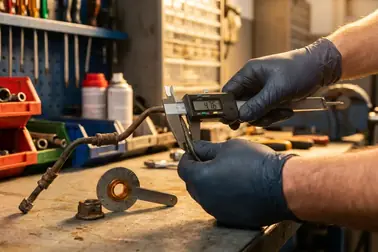

Średnicę przewodu sprawdza się mierząc suwmiarką nieuszkodzony i oczyszczony fragment starej rurki. Jeśli wynik wynosi blisko 4,75 mm, musisz go dodatkowo zweryfikować ze specyfikacją katalogową pojazdu. Z kolei popularny gwint M10x1 oznacza gwint metryczny o średnicy nominalnej 10 mm i skoku 1 mm. Sam podobny wygląd zewnętrzny nakrętki nigdy nie gwarantuje zgodności z wejściem w pompie ABS. Rodzaj samego kielicha zawsze musisz porównać z kształtem gniazda współpracującego w samochodzie.

Dlaczego sam model auta nie wystarcza?

Nawet ten sam rocznik i model samochodu potrafi występować na rynku z różnymi pompami hamulcowymi, modulatorami ABS i zaciskami, co w dużej mierze zależy od wersji silnikowej czy pakietu wyposażenia. Komponenty te determinują z kolei sam przebieg przewodów. Realizując zamówienie przewodu na wymiar w zakładzie specjalistycznym, zawsze musisz przekazać wszystkie wspomniane wcześniej wymiary i typy zakończeń.

Jak ocenić stan sztywnych przewodów hamulcowych?

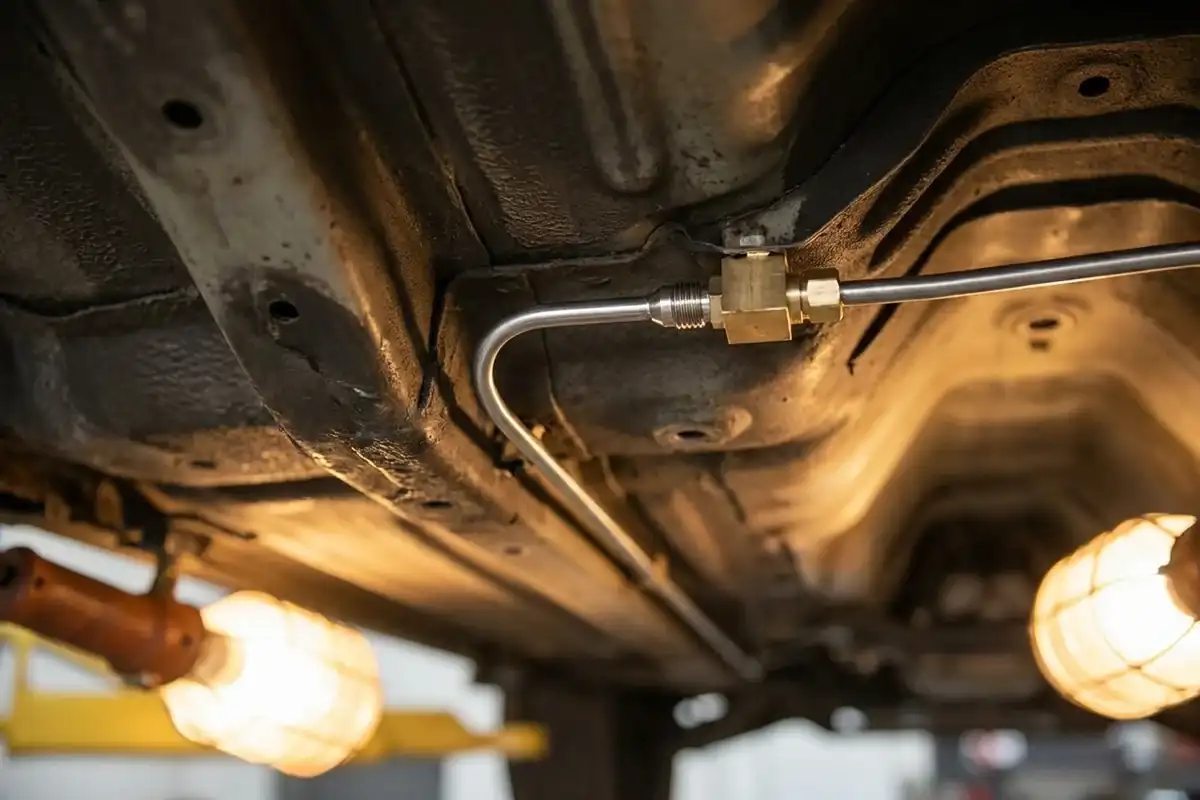

Podczas przeglądu kontrola powinna objąć całą dostępną długość rurki z poziomu podnośnika, kładąc szczególny nacisk na uchwyty, ciasne łuki, punkty złączne i wszelkie zakamarki podłogi gromadzące błoto z solą. Powierzchowny, łatwy do starcia nalot rdzy to nie to samo co głęboka korozja penetrująca w głąb materiału. Spuchnięte pęcherze na farbie, łuszczenie się cienkich warstw metalu, wilgoć oraz widoczne objawy uszkodzonych przewodów takie jak krople płynu, wymagają pilnej weryfikacji w zakładzie mechanicznym. Odczuwalnie miękki pedał lub ubywający poziom płynu w zbiorniczku oznaczają, że układ traci szczelność.

Które miejsca niszczą się najczęściej?

Agresywna korozja często rozwija się bezpośrednio pod fabrycznymi osłonami nadwozia oraz wewnątrz plastikowych uchwytów, gdzie latami zatrzymuje się woda z zanieczyszczeniami drogowymi. Mechaniczne ocieranie uszkadza powłokę ochronną elementu, z kolei nieustanne drgania przenoszone na źle zamocowane złącza powodują przyspieszone zmęczenie materiałowe nakrętek.

Kiedy samochód powinien trafić do warsztatu?

Obecność świeżego wycieku płynu pod autem, głęboko skorodowana ścianka w okolicy koła lub załamanie krzywo wygiętej rurki to podstawy do wyłączenia pojazdu z codziennej jazdy i transportu do warsztatu. Otwarcie zamkniętego obwodu hydraulicznego wymaga późniejszego usunięcia powietrza z układu. Po naprawie niezbędne jest precyzyjne odpowietrzenie, fizyczna kontrola szczelności i weryfikacja działania zgodnie z procedurą producenta.

Czy sztywny przewód można naprawić lub dorobić?

Mocno załamanej, przetartej o nadwozie albo głęboko skorodowanej rurki nie wolno przywracać do użytku przez mechaniczne prostowanie, lutowanie na gorąco lub maskowanie ubytków farbą. Zużyty lub uszkodzony odcinek zawsze wymaga wymiany na nowy.

Dorobiony na wymiar przewód musi zachować parametry technologiczne oryginału, posiadać takie same końcówki dociskowe oraz być poprowadzony bezkolizyjnie względem gorącego wydechu i ruchomych półosi. Zwykłe złączki instalacyjne bez certyfikacji do wysokociśnieniowych układów hamulcowych nie zapewniają bezpieczeństwa w pojeździe mechanicznym.

Przed naprawą układu opracuj własną checklistę. Zidentyfikuj fabryczne wymiary części po dokumentacji VIN, potwierdź średnicę, rodzaj obu gwintów i profil wszystkich kielichów uszczelniających. Nigdy nie polegaj wyłącznie na optycznym podobieństwie rurki. Sam demontaż starych elementów, instalację nowej trasy, dokładne odpowietrzenie i przeprowadzenie ostatecznej próby ciśnieniowej powierz doświadczonemu mechanikowi.
