Złączki, końcówki i mocowania przewodów hamulcowych

Końcówkę przewodu hamulcowego dobiera się jednocześnie do średnicy rurki, rodzaju i wymiaru gwintu oraz geometrii kielicha i gniazda. Podobne wizualnie elementy, takie jak system metryczny M10x1 i calowy 3/8-24 UNF, nie są zamienne. Przed zakupem trzeba dokładnie porównać oznaczenia, wymiary i starą część.

Średnica rurki jest tylko jednym z wielu parametrów zgodności. Jeśli pominiesz weryfikację skoku gwintu lub profilu gniazda, połączenie nie uszczelni się prawidłowo. Błąd polegający na wkręceniu niedopasowanego elementu najczęściej prowadzi do uszkodzenia gwintu, zniszczenia gniazda i wycieku płynu w układzie. Dlatego zanim poznasz budowę i kontrolę przewodów hamulcowych, musisz mieć pewność, w jaki sposób bezpiecznie zamocować je w swoim samochodzie.

Końcówka, złączka czy uchwyt przewodu hamulcowego: czym się różnią?

Końcówka gwintowana dociska uformowany kielich rurki do gniazda, złączka przelotowa służy do łączenia dwóch odcinków przewodu, a uchwyt stabilizuje instalację na karoserii. Pozornie proste połączenie hydrauliczne wymaga precyzyjnego dopasowania każdego z tych detali, aby układ bezpiecznie znosił wysokie ciśnienie robocze.

Jaką funkcję pełnią końcówki hamulcowe i złączki?

Nakrętka przewodu (końcówka) pozostaje swobodnie ruchoma względem rurki, dopóki nie uformujesz profilowanego kielicha. Po jego przygotowaniu element dociska odcinek do gniazda. Szczelność budowana jest na stykających się powierzchniach hydraulicznych, natomiast zewnętrzny gwint zapewnia tylko odpowiedni nacisk mechaniczny.

Złączka przelotowa służy do łączenia dwóch odrębnych rurek. W tym elemencie gwint oraz geometria wewnętrzna gniazda po obu stronach muszą być odpowiednio dopasowane do kształtu posiadanych końcówek. Zastosowanie prostej złączki przelotowej nie naprawi błędu przy wadliwie wykonanym kielichu.

Co powinien zawierać zestaw końcówek do przewodów hamulcowych?

Przydatny warsztatowy zestaw końcówek do przewodów hamulcowych wymaga rzetelnego posegregowania według zapisu gwintu, średnicy obsługiwanej rurki, całkowitej długości nakrętki i typu współpracującego kielicha. Sam opis sugerujący wielkość 4,75 mm z reguły nie wystarcza. Identyczna średnica rurki występuje w markach stosujących zupełnie odmienne standardy gniazd i skoki gwintów. Zgodność wizualna i liczba sztuk w zestawie w żaden sposób nie gwarantują, że nakrętka wkręci się w zacisk Twojego samochodu.

Jak rozpoznać gwint i rodzaj kielicha końcówki hamulcowej?

Zapis na końcówce hamulcowej odczytuje się, mierząc jej zewnętrzną średnicę i skok, natomiast profil kielicha ocenia się po jego wypukłym lub lejkowatym kształcie. Oba parametry decydują o skuteczności połączenia hydraulicznego.

Co oznaczają zapisy M10x1 i M12x1?

Oznaczenia z literą "M" odnoszą się do standardu metrycznego. W zapisie M12x1 liczba 12 oznacza nominalną średnicę gwintu w milimetrach, natomiast cyfra 1 definiuje jego skok, czyli dokładnie 1 milimetr odległości pomiędzy szczytami zwojów. Podobnie M10x1 to gwint o średnicy 10 mm i skoku 1 mm. Przy pomocy standardowej suwmiarki szybko określisz zewnętrzną średnicę nakrętki. Aby w pełni potwierdzić gęstość zwojów, użyj grzebienia do gwintów.

Dlaczego 3/8-24 UNF nie zastępuje M10x1?

Zapis 3/8-24 UNF dotyczy systemu calowego. Choć wizualnie nakrętki wyglądają podobnie do metrycznych, różnią się średnicą nominalną i skokiem. Zawsze weryfikuj:

• średnicę i gęstość gwintu,
• całkowitą długość końcówki,
• powierzchnię uszczelniającą (kształt gniazda i kielicha).

Wkręcanie części siłą uszkadza zwoje.

Kielich DIN/ISO a SAE: gdzie powstaje uszczelnienie?

O szczelności decyduje geometria powierzchni współpracujących, a nie owinięty uszczelniaczem gwint. Norma ISO 4038 opisuje wymiary połączeń kielichowych stosowanych w hydraulicznych układach metrycznych, które używają najczęściej profili typu „bubble” (grzybek). Z kolei norma SAE J512 obejmuje systemy calowe używające kielichów „double inverted flare” (profil wklęsły).

Skuteczne zatrzymanie płynu wymaga precyzyjnego sparowania elementów:

• wypukły kielich DIN (bubble) uszczelnia się w gnieździe wklęsłym,
• wklęsły kielich SAE dociska się do wypukłego stożka wewnątrz gniazda.

Rozróżnienie rurki 4,75 mm i 3/16 cala wzrokiem bywa trudne, jednak właściwa identyfikacja rodzaju kielicha to podstawa bezpieczeństwa. Więcej o średnicach rurek i ich doborze znajdziesz w poradniku tłumaczącym, czym charakteryzują się sztywne przewody hamulcowe.

Redukcja, trójnik czy łącznik przewodu hamulcowego?

Redukcja, łącznik przedłużający, zawór oraz trójnik to akcesoria, które stosuje się wyłącznie w celu rygorystycznego odtworzenia fabrycznego schematu układu hamulcowego oraz jego specyfikacji, a nie do dowolnych modyfikacji. Ich zastosowanie dobiera się ściśle pod kątem zgodności gwintów, profili gniazd i architektury pojazdu. Użycie niezgodnego elementu naruszy docelowy rozkład ciśnienia i poważnie osłabi skuteczność hamulców.

Co naprawdę oznacza redukcja 12 na 10?

Popularna w internecie fraza poszukiwawcza, np. "redukcja 12 na 10", jest mocno niejednoznaczna i nie pozwala bezpiecznie kupić elementu. Odnosi się jedynie do nominalnych średnic gwintu, pomijając najważniejsze szczegóły. Aby dobrać redukcję, dla obu jej stron musisz ustalić:

• Skok gwintu (np. M12×1,0 czy M12×1,25).
• Płeć złącza (gwint wewnętrzny, czyli gniazdo, czy zewnętrzny, czyli nypel).
• Profil wewnętrznego uszczelnienia dla danej strony (gniazdo wklęsłe stożkowe czy gniazdo wypukłe pod lejek).

Tylko kompletny opis daje pewność, że złącze nie będzie przepuszczać pod ciśnieniem płynu.

Łącznik bez zakuwania: opinie a bezpieczeństwo

Łącznik ciśnieniowy montowany poprzez zaciśnięcie baryłki zewnętrznej wydaje się bardzo kuszącym skrótem warsztatowym, pozwalającym ominąć proces korzystania z praski. Jednak w układzie hamulcowym bezpieczeństwo stoi ponad wygodą.

Kiedy potrzebny jest trójnik lub zawór?

Trójnik rozdziela jedną magistralę tłoczną na dwie gałęzie obsługujące poszczególne koła. Konstruując układ, zachowaj fabryczny przebieg rurek i liczbę obwodów krzyżowych. Trójnik dobieraj także ze względu na sposób mocowania go do karoserii. Ciężar mosiężnego elementu wraz z przewodami musi być stabilnie wsparty uchwytem w nadwoziu, aby wibracje nie obciążały złączy. Jeżeli modyfikujesz instalację, zawierającą zawór (korektor siły hamowania), musisz zachować jego poprawne ukierunkowanie, by ciśnienie docierało z właściwej strony mechanizmu.

Podkładki i śruby przewodu: kiedy uszczelnia kielich, a kiedy podkładka?

Szczelność w typowym połączeniu rurki sztywnej i pompy hamulcowej lub korektora zapewnia wyłącznie ścisk samego kielicha wpasowującego się w precyzyjnie wykonane gniazdo układu. W to połączenie nie wkłada się żadnych dodatkowych uszczelniaczy ani podkładek pozycjonujących nakrętkę. Uszczelki i podkładki aluminiowe lub miedziane stosuje się zupełnie gdzie indziej – wyłącznie przy złączach opartych o blok z otworem, przykręcanych specjalną, drążoną śrubą przelotową (tzw. złącza oczkowe lub banjo).

Próby naprawiania przeciekającego kielicha poprzez zgniatanie tam małej, miedzianej podkładki stwarzają wysokie ryzyko uszkodzenia gniazda. Podobnie szukanie części ogólnikowymi hasłami typu "podkładka przewodu hamulcowego Passat B5". W samochodzie jest kilkanaście złączy – do doboru uszczelnienia śruby przelotowej musisz znać wymiary króćca, rodzaj zacisku na kole, lub pełny numer części podany w katalogu dla danego VIN-u. Pamiętaj też, że zużytych podkładek zgniatanych nie należy montować ponownie, ponieważ utraciły one swoje właściwości dopasowywania się do chropowatości powierzchni.

Jak dobrać końcówki hamulcowe do konkretnego samochodu?

Właściwe dobieranie części opiera się na porównaniu dotychczasowego elementu, zbadaniu numeru OE i specyfikacji auta. Sama deklaracja modelu to za mało. Producenci w obrębie jednego rocznika, a nawet jednego wariantu nadwozia, często stosowali różne podzespoły hamulcowe w zależności od fabryki lub osi.

Jak stworzyć specyfikację starej końcówki przed zakupem?

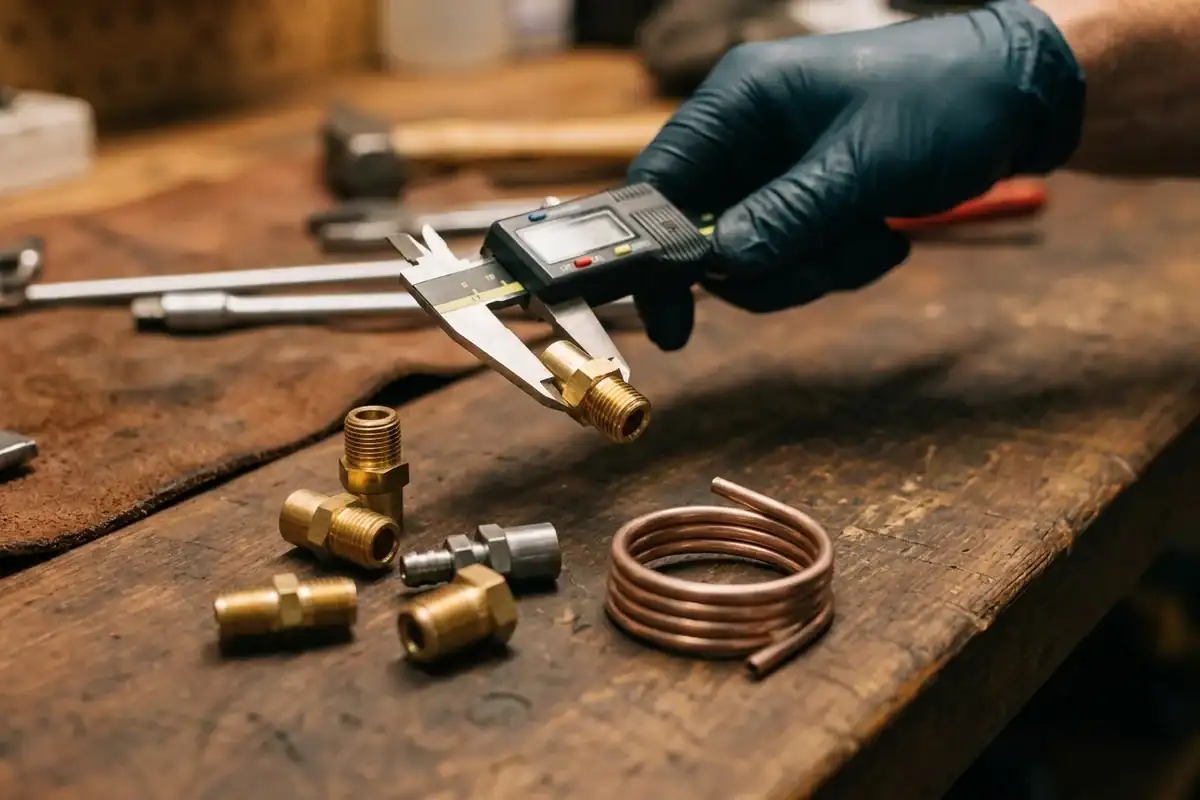

Aby uniknąć pomyłki, stwórz prostą kartę pomiarową, ściągając wymiary bezpośrednio z auta. Zmierz i zapisz: średnicę rurki, rozmiar gwintu, skok zwojów (grzebieniem) oraz całkowitą długość końcówki w milimetrach. Zweryfikuj, czy potrzebujesz gwintu zewnętrznego czy wewnętrznego, a na koniec rozpoznaj rodzaj kielicha. Fotografia uszkodzonej końcówki hamulcowej położonej obok suwmiarki pomaga doradcom w sklepie potwierdzić długość, jednak nigdy nie zastąpi mechanicznego zmierzenia skoku zwojów.

Mocowanie przewodu hamulcowego Opel i uchwyt VW: czy marka wystarczy?

Wpisanie w wyszukiwarkę ogólnego hasła, np. mocowanie przewodu hamulcowego Opel, przynosi wiele sprzecznych wyników. W pojazdach takich marek jak Opel czy VW uchwyty znacznie ewoluowały. Aby dokonać prawidłowego doboru, zweryfikuj następujący zestaw danych:

• model, generację oraz rocznik samochodu,
• dokładne miejsce montażu pod podwoziem,
• numer VIN oraz oryginalny numer części (OE),
• liczbę obsługiwanych kanałów i sposób osadzenia uchwytu w blasze,
• fizyczny kształt samego zatrzasku.

Szukając takich elementów, opieraj się na dedykowanych schematach. Jak zebrać komplet danych dla swojego egzemplarza, pokazujemy w poradniku o doborze przewodów do popularnych modeli aut.

Kiedy lepiej zamówić kompletny przewód na wymiar?

Zamówienie gotowej rurki to bezpieczne rozwiązanie, jeśli brakuje Ci profesjonalnych narzędzi do formowania gniazd. Zlecając przygotowanie elementu, przygotuj kompletną specyfikację obejmującą kluczowe parametry:

• średnicę zewnętrzną rurki (np. 4,75 mm),
• gwinty na obu końcach przewodu,
• geometrię kielichów uszczelniających po każdej ze stron,
• dokładną długość odcinka zmierzoną ustaloną metodą (zazwyczaj wzdłuż osi rurki, razem z nakrętkami).

Szczegóły zamawiania takich elementów i technikę precyzyjnych pomiarów długości tłumaczy poradnik opisujący, jak poprawnie zamówić przewód hamulcowy na wymiar.

Jak dobrać uchwyt i mocowanie przewodu hamulcowego?

Uchwyt przewodu hamulcowego dopasowuje się do zewnętrznej średnicy rurki, liczby obsługiwanych obwodów oraz geometrii otworu w karoserii. Prawidłowy dobór gwarantuje, że instalacja nie ulegnie przetarciu na skutek wibracji z zawieszenia pojazdu.

Jakie wymiary uchwytu trzeba porównać?

Zdejmując miarę z uszkodzonych mocowań przewodów hamulcowych, sprawdź dokładnie wymiary, aby zapobiec awariom mechanicznym. Zbyt ciasny uchwyt może punktowo naciskać na rurkę lub ją deformować. Podczas weryfikacji zwróć uwagę na szczegóły mocowania:

• średnicę kanału, w którym spoczywa rurka,
• liczbę prowadzonych przewodów oraz ich rozstaw,
• sposób montażu po stronie nadwozia (otwór w blasze, dedykowany trzpień, gwint na śrubę),
• grubość blachy karoseryjnej, która warunkuje docisk zatrzasku.

Spinek jedno- i wielokanałowych nie stosuj zamiennie, aby przypadkowo nie zbliżyć rurek do ruchomych elementów zawieszenia. Jeśli spinka pękła podczas demontażu, dobierz nową pod konkretną średnicę przewodu i typ otworu w karoserii, bo podobieństwo wizualne nie oznacza, że uchwyt stabilnie zablokuje się w blasze.

Po czym rozpoznać nieprawidłowe mocowanie?

Przetarta powłoka antykorozyjna rurki, wżery rdzy lub podejrzanie wypolerowany kawałek stali często wskazują na niewłaściwe trzymanie mocowania. Zbyt luźny uchwyt pozwala przewodowi ocierać o nadwozie, podczas gdy mocowanie o za małej średnicy uszkadza powłokę rurki. Przewód nie powinien opierać się o krawędzie blach, części zawieszenia ani układ wydechowy. Poprawnie osadzony przewód zachowuje naturalną oś biegu i eliminuje luźne wibracje bez wprowadzania szkodliwych naprężeń.

Jakich błędów unikać przy zakupie i montażu złączek?

Poważnym błędem jest ignorowanie różnic między typami złączek oraz uszczelnianie połączeń taśmą teflonową (PTFE) lub pastami montażowymi. Nigdy nie używaj ponownie uszkodzonego gniazda, zdeformowanego kielicha ani nakrętki z zerwanym gwintem. Każdorazowe zastosowanie wadliwej końcówki hamulcowej obniża wydajność układu hydraulicznego.

Checklista zgodności przed skręceniem połączenia

Zanim dokręcisz elementy kluczem płaskim, przeprowadź pełną kontrolę dopasowania. Zweryfikuj następujące parametry złącza:

• zewnętrzną średnicę rurki,
• rozmiar oraz dokładny skok zwojów gwintu,
• powierzchnię uszczelniającą (kształt kielicha w relacji do gniazda),
• całkowitą długość końcówki gwintowanej.

Właściwie dopasowane elementy wkręcają się ręcznie i bardzo płynnie. Jeśli podczas dokręcania poczujesz nagły opór, od razu przerwij montaż – oznacza to pomyłkę wymiarową lub uszkodzenie gwintu wewnętrznego w zacisku.

Co sprawdzić po wykonaniu połączenia?

Po osadzeniu rurki i złączek poddaj instalację kontroli ciśnieniowej zgodnie z poprawną procedurą warsztatową. Zleć te czynności mechanikowi z odpowiednim sprzętem, zachowując właściwe zabezpieczenie pojazdu. Dokładna inspekcja polega na poszukiwaniu typowych oznak rozszczelnienia:

• widocznych kropli płynu hamulcowego,
• delikatnego „pocenia się” w rejonie gwintu,
• elastycznego zachowania pedału hamulca wpadającego w podłogę.

Każde rozłączenie przewodu wymaga odpowietrzenia układu według właściwej procedury. Zanim pojazd ruszy, na postoju kilkukrotnie napompuj pedał hamulca i wykonaj próbę szczelności przy wciśniętym pedale. Jeśli opór nie jest stabilny albo pojawia się wilgoć, obowiązuje zakaz jazdy. W razie braku doświadczenia zleć całość warsztatowi.
