Symbol świateł mijania – jak wygląda i co oznacza?

Symbol świateł mijania to ikona przedstawiająca reflektor z kilkoma liniami skierowanymi ukośnie w dół. Na przełączniku w samochodzie może mieć kolor biały, natomiast jako kontrolka na zestawie wskaźników świeci zazwyczaj na zielono. W części nowszych aut osobna lampka potwierdzająca włączenie tych świateł w ogóle nie występuje na desce rozdzielczej. Pewne rozpoznawanie tego symbolu przydaje się też na egzaminie na prawo jazdy, gdzie pokazanie świateł mijania to jedno z typowych zadań przed jazdą.

Kiedy wsiadasz do obcego auta, identyfikacja funkcji oświetlenia bywa myląca. Szukając właściwego ustawienia, patrzysz na pokrętła lub manetki, a próbując ocenić, co aktualnie świeci, spoglądasz na cyfrowe wskaźniki za kierownicą. Rozpoznanie tego znaku to podstawa. Zobacz, jak zdekodować ten piktogram i z czym najłatwiej go pomylić w trakcie jazdy.

Jak wygląda symbol świateł mijania?

Podstawowy znak świateł mijania przedstawia profil reflektora oraz równoległe promienie opadające ukośnie w dół. To właśnie wyraźne nachylenie tych linii w stronę jezdni pozwala najszybciej odróżnić go od symbolu świateł drogowych, gdzie wiązka narysowana jest w poziomie. Identyfikację elementów sterujących w pojazdach harmonizują przepisy (m.in. Regulamin ONZ nr 121), dzięki czemu w niemal każdym aucie piktogram ten wygląda niemal identycznie.

Co przedstawiają elementy znaku?

Charakterystyczny obrys przypominający literę „D” lub kroplę oznacza przednie źródło światła. Z kolei ukośne linie symbolizują wiązkę skierowaną ku drodze. W ten sposób oświetlasz asfalt przed autem, nie oślepiając przy tym kierowców jadących z naprzeciwka. Typowy zapis graficzny do zapamiętania to zielony profil reflektora oraz pięć równoległych kresek celujących w dół.

Jaki kolor ma kontrolka świateł mijania?

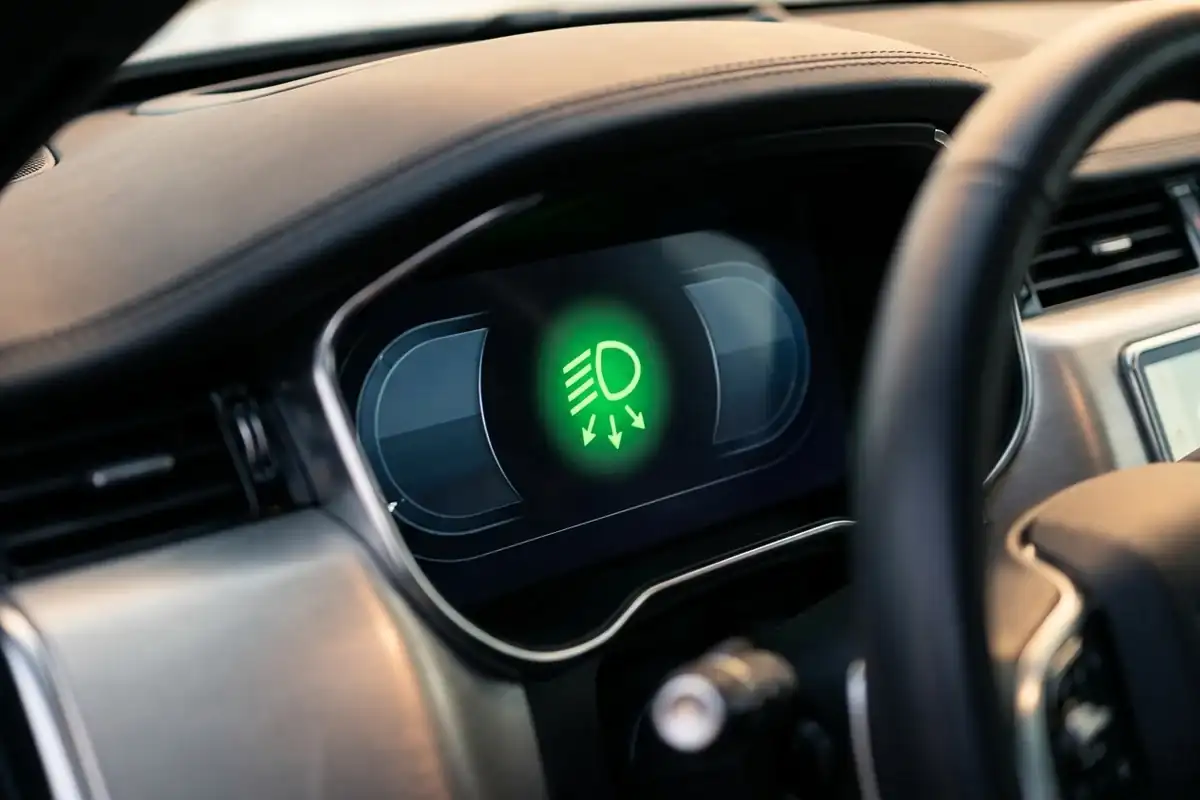

Jeśli sygnalizator występuje jako osobna informacja na zestawie wskaźników, kontrolka działania świateł mijania ma kolor zielony. Zwróć jednak uwagę, że ten sam piktogram nadrukowany przy obrotowym pokrętle lub na manetce z reguły jest biały albo podświetlany w odcieniu reszty przycisków deski rozdzielczej. Dzieje się tak, ponieważ znak na plastiku identyfikuje jedynie pozycję sterowania, a nie pełni funkcji potwierdzającej faktyczny stan układu. Rozwinięcie tematu oraz informacje o zastosowaniu całego układu znajdziesz w artykule wyjaśniającym, jak działają światła mijania i jak steruje nimi elektronika pokładowa.

Co oznacza zielona kontrolka świateł mijania?

Zielony symbol na zestawie wskaźników informuje, że system samochodu uaktywnił światła mijania. Pamiętaj jednak, że podświetlona lampka nie pełni funkcji diagnostycznej i nie potwierdza sprawności każdej żarówki, prawidłowego ustawienia snopa światła ani bezawaryjnej pracy modułów reflektora. Co więcej, brak osobnej zielonej ikony na desce nie zawsze oznacza usterkę. Zgodnie z międzynarodowymi normami drogowymi (m.in. Regulaminem ONZ nr 48), kontrolka zamknięcia obwodu mijania jest wyposażeniem fakultatywnym.

Kontrolka stanu a oznaczenie na przełączniku

Warto oddzielić czynność wyboru funkcji palcem od komunikatu wysyłanego przez komputer samochodu. Znak przy pokrętle wskazuje pozycję służącą do fizycznego włączenia obwodu lub jedynie przekazania żądania jego aktywacji, zależnie od konstrukcji auta. Z kolei podświetlona ikona przed kierowcą to potwierdzenie statusu wybranych lamp. W wielu nowoczesnych autach na manetce pojawia się też funkcja AUTO, oznaczająca automatyczne sterowanie. Z samej obecności napisu „AUTO” na przełączniku nie wywnioskujesz jednak, kiedy włączać światła mijania i czy system aktualnie używa właśnie ich, czy może oświetlenia do jazdy dziennej.

Czego kontrolka nie potwierdza?

Faktyczny stan obu przednich reflektorów musisz ocenić bezpośrednio, wpatrując się w odbicie świateł lub weryfikując komunikaty ostrzegawcze komputera pokładowego, jeśli auto ma system diagnozujący spalone żarówki. Zgaszona kontrolka to dopiero początek poszukiwań, które często pomagają zidentyfikować główne przyczyny słabego świecenia lamp (od matowych kloszy po wypalone odbłyśniki). Pamiętaj też, że symbol na zegarach w żaden sposób nie zdradzi Ci technologii zasilania. Ikona pozostaje identyczna niezależnie od tego, czy z przodu zamontowano standardowe żarniki, ksenony czy zaawansowane, legalne światła mijania LED.

Gdzie znajduje się znak świateł mijania w samochodzie?

Oznaczenie tej funkcji znajdziesz najczęściej na obrotowym pokrętle umiejscowionym po lewej stronie deski rozdzielczej lub na lewej manetce tuż przy kolumnie kierowniczej. Z kolei kontrolka ich stanu, jeżeli producent ją zaprogramował, pojawia się bezpośrednio na zestawie wskaźników lub ekranie centralnym pojazdu. Ponieważ koncepcje wnętrz różnią się w zależności od koncernu motoryzacyjnego, dokładne położenie obu elementów określa instrukcja danego modelu.

Symbol na pokrętle lub manetce

Typowa sekwencja sterowania zaczyna się od pozycji zerowej. Następnie na skali widnieją światła pozycyjne, znak świateł mijania, a w autach wyposażonych w czujnik zmierzchu – pozycja „AUTO”. Niezależnie od tego, jak nowoczesny interfejs posiadasz na ekranach, przekręcenie manetki do piktogramu mijania wybiera lub przekazuje do systemu żądanie włączenia tej funkcji oświetlenia.

Symbol na zegarach lub ekranie kierowcy

W pojazdach z analogowymi wskaźnikami, zielona ikona ląduje najczęściej w centralnej przestrzeni między prędkościomierzem a obrotomierzem. Natomiast w przypadku cyfrowych, konfigurowalnych kokpitów, symbol wyświetla się jako niewielki element interfejsu w różnych narożnikach ekranu w zależności od wybranego motywu. Ostateczną odpowiedź na to, czy Twój kokpit pokazuje osobną lampkę, czy jedynie tryb „AUTO”, znajdziesz w dokumentacji pojazdu.

Jak odróżnić symbol świateł mijania od podobnych ikon?

Najpewniejsze cechy świateł mijania to kombinacja trzech elementów: profilu pojedynczego reflektora, ukośnych promieni opadających w dół i (najczęściej) zielonego koloru. Analiza po samej barwie bywa niewystarczającą metodą. Na zielono świecą również kontrolki przednich halogenów przeciwmgłowych i świateł pozycyjnych. Zawsze weryfikuj kąt nachylenia kresek oraz ewentualną obecność dodatkowej, pionowej linii falistej.

Światła mijania a światła drogowe

To podstawowy dylemat przy zmianie świateł nocnych. Znak mijania charakteryzuje się liniami opadającymi po skosie, natomiast symbol świateł drogowych wyznacza snop poziomych promieni. Zauważysz też wyraźną różnicę w kolorystyce. W momencie przełączenia dźwigni na światła drogowe, na panelu zapala się niebieska kontrolka, celowo kontrastująca z zielenią.

Światła mijania a przeciwmgłowe i pozycyjne

Symbol przednich świateł przeciwmgłowych dzieli ze światłami mijania zielony kolor i układ ukośnych promieni. Wyróżnia go jednak to, że promienie te przecina pionowa linia falista, która w zamyśle projektantów obrazuje warstwę gęstej mgły. W ikonie mijania taka fala po prostu nie występuje. Natomiast jeśli piktogram na desce przypomina dwa odwrócone plecami małe reflektory rozsiewające światło w obu kierunkach, oznacza on aktywne światła pozycyjne.

Rozpoznawanie znaków deski rozdzielczej to na ogół kwestia ułamka sekundy. Zapamiętanie, że pojedynczy reflektor z kreskami skierowanymi ukośnie do ziemi to podstawowy zestaw oświetlenia nocnego, skutecznie ułatwia korzystanie z auta. Jeśli kontrolki na zegarach różnią się od przyjętych standardów, a zmiana manetką nie wywołuje pożądanych efektów świetlnych, ostateczną wytyczną dla danego pojazdu pozostaje oficjalna instrukcja obsługi.
