Hamulce bębnowe – jak działają i co się w nich zużywa?

Hamulce bębnowe hamują auto w momencie, gdy hydrauliczny cylinderek rozpiera szczęki, dociskając ich okładziny do wewnętrznej powierzchni obracającego się bębna. W tego typu konstrukcji najczęściej zużywają się okładziny szczęk, cylinderki, sprężyny oraz samoregulator, a sam bęben ulega stopniowemu wytarciu lub odkształceniom cieplnym.

Mimo upływu lat takie rozwiązanie nadal powszechnie występuje na tylnej osi wielu samochodów. Powód jest prosty: pracują w zamkniętej obudowie chroniącej przed brudem, są bardzo trwałe i łatwo integrują w sobie mechanizm ręcznego. Minusem zamkniętej obudowy jest brak widoczności. Aby realnie ocenić stan poszczególnych elementów układu hamulcowego na tej osi, mechanik musi zdemontować bęben i przeprowadzić weryfikację całego kompletu po lewej i prawej stronie auta.

Hamulce bębnowe: z jakich elementów są zbudowane?

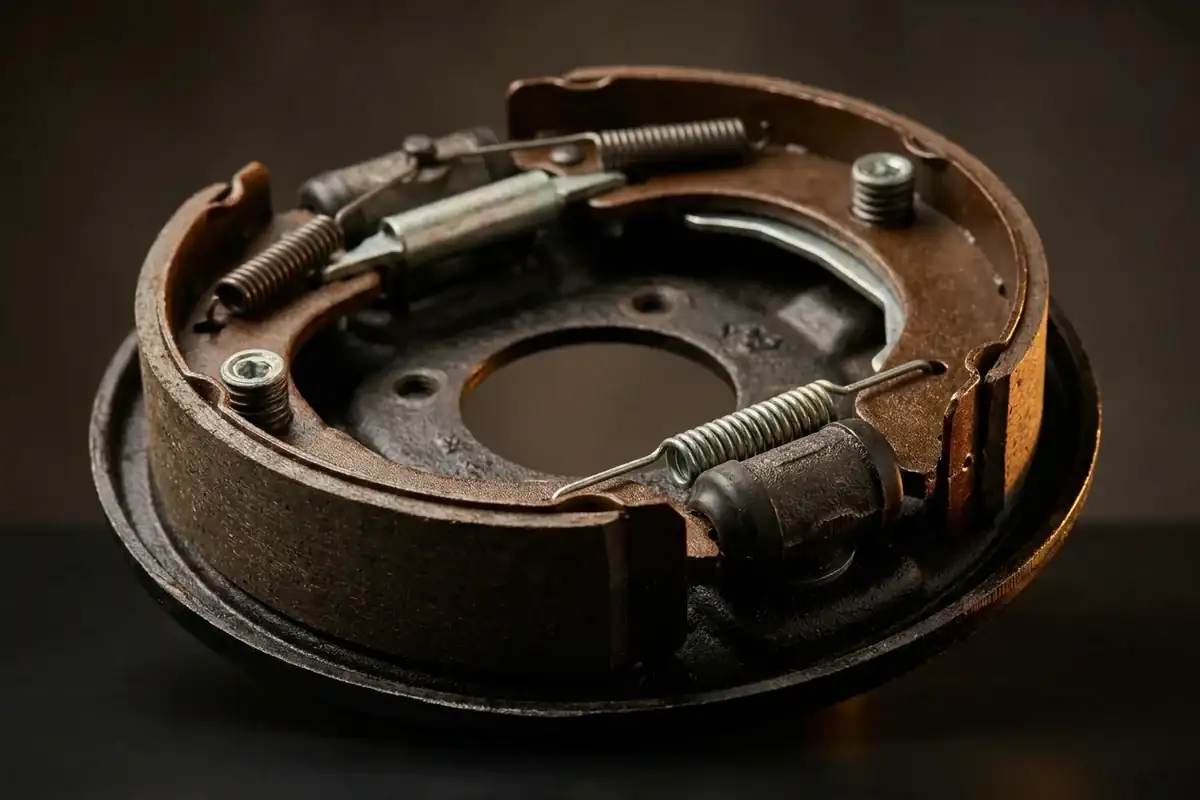

Podstawowy zespół hamulca bębnowego tworzą: obracający się z kołem bęben, dwie szczęki z okładzinami ciernymi, cylinderek, sprężyny powrotne, mechanizm regulacyjny oraz tarcza kotwiczna. W większości współczesnych aut tylny bęben łączy hamulec nośny obsługiwany płynem hydraulicznym z hamulcem postojowym, uruchamianym mechanicznie za pomocą linki.

Szczęki, bęben i tarcza kotwiczna

Okładzina cierna to materiał trwale związany ze szczęką, który odpowiada za fizyczne tarcie o wewnętrzną, cylindryczną płaszczyznę bębna. Tarcza kotwiczna stanowi natomiast fundament mechanizmu. Utrzymuje ona wszystkie części w odpowiednim położeniu roboczym i przejmuje duże siły powstające podczas zatrzymywania koła. Punkty podparcia na tarczy muszą być wolne od głębokiej korozji i zapewniać płynny ruch elementów. Podczas zakupów zawsze przestrzegaj zasad doboru części po numerze VIN do konkretnej wersji osi w pojeździe. Podobna średnica nominalna elementu nie gwarantuje zgodności wymaganej szerokości roboczej, odpowiednich otworów mocujących ani właściwego samoregulatora.

Cylinderek, sprężyny i samoregulator

Cylinderek koła posiada wewnątrz dwa tłoczki chronione z zewnątrz gumowymi kapturkami przeciwpyłowymi, pod którymi pracują właściwe uszczelnienia hydrauliczne. Pojawienie się wilgoci lub płynu pod osłoną przeciwpyłową to ewidentny znak usterki całego cylinderka. Wzrost ciśnienia płynu wypycha tłoczki na zewnątrz, co powoduje rozparcie szczęk. Kiedy kierowca zdejmuje nogę z pedału, do pracy ruszają sprężyny, których zadaniem jest natychmiastowe odsunięcie szczęk od bębna. Samoregulator to z kolei sprytny mechanizm zapadkowy lub klinowy, który na bieżąco kompensuje luz powstający w miarę wycierania się okładzin.

Jak działają hamulce bębnowe krok po kroku?

Działanie hamulców bębnowych polega na zamianie ciśnienia hydraulicznego na docisk szczęk, które następnie dzięki sile tarcia zatrzymują bęben. Układ ten na bieżąco zamienia ciśnienie płynu hydraulicznego na fizyczny ruch elementów trących, dlatego zachowanie odpowiedniej sprawności zależy od wzorowej szczelności obwodu oraz swobody przemieszczania się tłoczków i sprężyn.

Od naciśnięcia pedału do docisku szczęk

Kierowca naciska pedał, co tłoczy płyn do cylinderka. Tłoczki cylinderka rozsuwają górne końce szczęk, zmuszając je do kontaktu z wirującym bębnem. W zależności od konstrukcji (kierunek obrotów i punkty podparcia), jedna ze szczęk jest zazwyczaj dociskana do bębna z większą siłą ze względu na tak zwany efekt samowzmacniania. Dzięki temu hamulce bębnowe potrafią wygenerować dużą siłę hamującą, ale zamknięta konstrukcja oddaje ciepło zauważalnie gorzej niż popularne tarcze.

Co dzieje się po puszczeniu hamulca?

Gdy zdejmujesz nogę z pedału, ciśnienie w cylinderku spada, a sprężyny powrotne ściągają szczęki z powrotem od bębna i koło znów toczy się swobodnie. Osłabione, skorodowane albo źle założone sprężyny nie odsuwają szczęk do końca. Okładziny stale ocierają wtedy o bęben, koło się grzeje, rośnie opór toczenia i spalanie, a materiał cierny zużywa się szybciej.

Przy każdym zwolnieniu hamulca pracuje też samoregulator, który utrzymuje właściwy odstęp między okładziną szczęki a wewnętrzną powierzchnią bębna. Jeśli zapiecze się od brudu i korozji, luz przestaje być kasowany. Objaw jest charakterystyczny: pedał wpada coraz głębiej, zanim auto zacznie wyraźnie zwalniać, a dźwignię hamulca ręcznego trzeba ciągnąć coraz wyżej.

Co zużywa się w hamulcach bębnowych i jakie daje objawy?

Zużycie w hamulcu bębnowym obejmuje nie tylko szczęki, ale także wewnętrzną powierzchnię bębna, gumowe uszczelniacze cylinderka oraz cały system sprężyn i samoregulatorów. Ponieważ elementy te są ze sobą powiązane, usterka jednej części szybko niszczy pozostałe.

Zużyte szczęki i bębny

Szczęki zużywają się z biegiem tysięcy kilometrów głównie na skutek regularnego dociskania ich do bieżni obudowy. Wymagają one zamontowania nowej wersji zapasowej po stwierdzeniu, że grubość stopu ściernego zrównała się z wymiarem dopuszczalnym zapisanym w normach technicznych dla danej marki auta, czy to na skutek uszkodzeń chemicznych po zalaniu agresywnym płynem hamulcowym bądź rzadkim smarem docierającym z uszkodzonego uszczelniacza łożyska. Nawet gruba, ale zanieczyszczona płynem okładzina nie nadaje się do użytku.

Nieszczelny lub zapieczony cylinderek

Zapieczony tłoczek wewnątrz cylinderka sprawia, że koło słabo hamuje albo nadmiernie się grzeje. Znacznie groźniejsza jest jednak nieszczelność. Ubywanie płynu ze zbiorniczka wyrównawczego, wilgoć widoczna po zdjęciu bębna czy ściąganie auta przy hamowaniu to sygnały alarmowe. Takie objawy awarii hamulców wymagają natychmiastowej reakcji warsztatu.

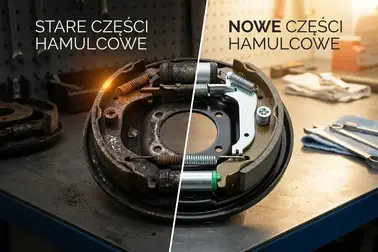

Sprężyny i regulator luzu

Osłabione sprężyny nie mają siły oderwać szczęk od bębna. Skutkuje to zapachem spalenizny, zwiększonym oporem toczenia i wyższym spalaniem. Zapieczony z brudu lub korozji regulator luzu daje z kolei specyficzny objaw: auto hamuje nieźle, ale pedał wpada nienaturalnie głęboko w podłogę, a dźwignię ręcznego trzeba ciągnąć bardzo wysoko, by zablokować koła.

Kiedy wymienić szczęki hamulcowe?

Szczęki hamulcowe nie mają z góry ustalonego interwału kilometrowego i wymienia się je dopiero na podstawie fizycznej oceny po zdjęciu bębna. O wymianie przesądza bezpośredni pomiar okładziny, ewentualne nieszczelności cylinderka psujące materiał cierny lub wymiana samych bębnów na nowe.

Checklista po zdjęciu bębna

Jeśli warsztat otworzy obudowę mechanizmu, kontrola powinna przebiegać kompleksowo. Pominięcie dokładnej weryfikacji może prowadzić do problemów przy okresowym badaniu na stacji diagnostycznej. Sprawdź:

• Grubość i stan okładzin: Różna grubość materiału na osi oznacza, że punktowo blokuje się cylinderek, linka ręcznego lub samoregulator.
• Szczelność cylinderka: Delikatne zawilgocenie płynem pod uszczelnieniem wymaga pilnej interwencji.
• Średnicę i powierzchnię bębna: Szukamy pęknięć, wykonując przy tym dokładny pomiar z użyciem średnicówki w kilku różnych przekrojach osi.
• Stan samoregulatora: Wszelkie zębatki mechanizmu kasowania luzów muszą działać płynnie, bez najmniejszych zacięć.
• Stan tarczy kotwicznej i sprężyn: uszkodzone sprężyny wymagają wymiany. Są napięte, dlatego ich demontaż bez właściwego ściągacza i ochrony oczu grozi urazem; bez tych środków zleć pracę warsztatowi.

Pamiętaj, że pył gromadzący się we wnętrzu bębna zazwyczaj jest szkodliwy, dlatego profesjonalna obsługa polega na używaniu zmywaczy chemicznych, a nie przedmuchiwaniu komory sprężonym powietrzem. Montaż to jednak nie wszystko, istotna jest pełna weryfikacja końcowa układu. Po złożeniu ustaw luz początkowy zgodnie z dokumentacją i sprawdź swobodny obrót obu kół. Przed jazdą kilkukrotnie napompuj pedał do uzyskania oporu, sprawdź poziom płynu i szczelność. Pierwsze hamowania próbne wykonaj na pustej drodze przy małej prędkości, sprawdzając także działanie hamulca postojowego.

Dlaczego wymienia się komplet na osi?

Nowa okładzina i stara, wytarta okładzina mają różny współczynnik tarcia. Jedno koło zaczyna wtedy hamować mocniej niż drugie, przez co auto ściąga na bok, szczególnie przy mocniejszym hamowaniu. Dlatego szczęki wymienia się zawsze parami, po obu stronach osi.

Ta sama zasada dotyczy bębnów. Bęben z wytartym rantem i bęben nowy inaczej przylegają do okładziny na całej jej szerokości, a różnica ujawnia się dopiero na drodze. Przy okazji warto założyć nowy zestaw montażowy sprężyn, bo stare tracą naciąg razem z okładzinami.

Regeneracja cylinderków hamulcowych czy wymiana na nowe?

Zdecyduj się na regenerację cylinderka tylko wtedy, gdy jego korpus i gładź nie mają głębokiej korozji, wżerów czy deformacji, a na rynku dostępny jest dedykowany, markowy zestaw naprawczy. W przypadku aut popularnych, nowy kompletny element jest na tyle tani, że zabawy z odbudową często mijają się z ekonomicznym sensem.

Kiedy regeneracja może być uzasadniona?

Regeneracja sprawdza się przy samochodach klasycznych lub modelach, do których nowe cylinderki są niedostępne. Wymagane jest tu przeprowadzenie wnikliwego pomiaru gładzi cylindra i dobranie idealnie pasujących uszczelnień, kapturków oraz samych tłoczków. Po zamontowaniu element musi pracować całkowicie płynnie, co następnie weryfikuje się za sprawą próby szczelności pod ciśnieniem roboczym. Warunkiem pozytywnego zakończenia naprawy jest upewnienie się, że oba kluczowe gwinty, to znaczy przyłącza sztywnego przewodu oraz odpowietrznika, pozostają strukturalnie nienaruszone.

Kiedy bezpieczniej zamontować nowy cylinderek?

Jeśli po demontażu osłonki widzisz wżery korozyjne na ściankach, zatarty tłoczek lub pęknięty korpus, zamontuj nową część. Wżery w strefie pracy uszczelniacza natychmiast zniszczą nowe gumki z zestawu naprawczego. Dobierając cylinderek zwracaj uwagę na średnicę tłoczka, rozstaw mocowań oraz pełną zgodność gwintu odpowietrznika i przyłącza przewodu. Identyczny wygląd zewnętrzny odlewu nigdy nie gwarantuje, że dana część na pewno będzie poprawnie współpracowała z posiadaną w pojeździe wersją układu hamulcowego.

Wymiana szczęk hamulcowych: cena i zakres pracy

Końcowy koszt usługi wymiany szczęk to zsumowana cena części na całą oś, zestawu sprężyn oraz robocizny, do której często dochodzi wymiana bębnów i cylinderków. Zawsze proś warsztat o jasne wyodrębnienie poszczególnych pozycji, aby uniknąć zaskoczenia przy odbiorze samochodu.

Co powinno znaleźć się w wycenie?

Błędne jest przekonanie, że kwota podana za "wymianę szczęk" obejmie automatycznie usunięcie starego rantu z bębna, płyn hamulcowy czy naprawę linki ręcznego. Porównując ceny w różnych punktach serwisowych, opieraj się na jednakowym koszyku usług.

Dlaczego ceny różnią się między samochodami?

Podstawowa wycena zależy od konstrukcji auta. W niektórych pojazdach francuskich bęben stanowi nierozłączną całość z piastą i łożyskiem koła. Oznacza to, że zużycie samego bębna zmusza do wymiany drogiego modułu łożyska. Więcej informacji o tym, z czego wynikają finalne koszty serwisu całego auta, znajdziesz czytając, ile kosztuje wymiana i naprawa hamulców. Przed oddaniem kluczyków zapytaj mechanika o wariant optymistyczny (tylko szczęki) oraz pesymistyczny (bębny i hydraulika).

Czy hamulce bębnowe można obsłużyć samodzielnie?

Samodzielna naprawa mechanizmu bębnowego bywa trudnym zadaniem, ponieważ błędny naciąg sprężyn lub niewłaściwie pozostawiony luz mogą mocno obniżyć docelową siłę hamowania na całej tylnej osi. Dodatkowo praca z cylinderkiem zmusza do odpowietrzenia rozszczelnionego obwodu, co powinno odbywać się ściśle według instrukcji dla danego pojazdu. Istnieją na rynku systemy wyposażone w zaawansowany ABS, które do prawidłowego aktywowania modułu pompy wymagają użycia fabrycznego testera diagnostycznego. Po wszystkich zabiegach serwisowych trzeba zwrócić szczególną uwagę na pracę układu, gdyż nadmiernie miękki pedał zazwyczaj wskazuje na niesprawność i wymaga przeprowadzenia ponownej diagnostyki obwodu przed jazdą testową.

Co można skontrolować bez rozbierania mechanizmu?

Jako kierowca powinieneś bacznie diagnozować nietypowe hałasy ułatwiające rozpoznanie potencjalnej usterki bębnów. Charakterystyczne piszczenie, jednostajne szuranie lub trący metal dobiegający z tyłu pojazdu to silne sygnały o zbliżających się problemach. Przyglądaj się również wskazaniom poziomu płynu w zbiorniczku i analizuj zachowanie skoku pedału hamulca oraz dźwigni włączania układu postojowego.

Jeśli po powolnej jeździe poczujesz zapach palonej tarczy, zatrzymaj się w bezpiecznym miejscu. Pamiętaj, by zaniechać dotykania nagrzanych kół, na rzecz użycia pirometru w celu bezdotykowego porównania temperatury bębnów z lewej i prawej strony. Znaczna rozbieżność ciepła sugeruje klinowanie się współpracującego wewnątrz sprzętu. Wpadający miękko pedał to natomiast czytelny komunikat zapowietrzenia z powodu nieprawidłowego serwisowania lub usterki węży, co w takiej sytuacji powinno skłonić do przerwania jazdy i zlecenia dokładnej diagnostyki.

Kiedy zlecić pracę warsztatowi?

Warsztat ma dwie rzeczy, których nie zastąpisz na podjeździe: podnośnik i rolki diagnostyczne. Na rolkach mechanik porówna siłę hamowania lewego i prawego koła tej samej osi i od razu zobaczy, czy szczęki pracują równo. Ten sam pomiar jest najprostszym sposobem na potwierdzenie, że naprawa się udała.

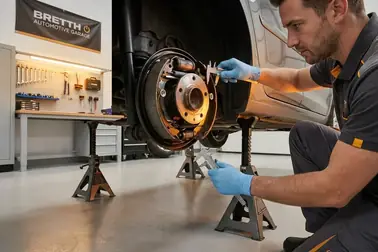

Do warsztatu kieruj też każdą pracę, przy której trzeba zluzować zapieczone śruby koła albo ściągnąć oporny bęben. Wykonywanie tego przy aucie opartym wyłącznie na lewarku z wyposażenia awaryjnego grozi zsunięciem samochodu i poważnym urazem. Auto musi stać na podstawkach albo na podnośniku warsztatowym, a koła być zabezpieczone klinami.

Bezpieczna diagnostyka hamulców na własnym podjeździe zawsze wymaga twardego podłoża i podparcia samochodu na atestowanych kobyłkach warsztatowych. Jeśli decydujesz się na powierzenie auta serwisowi, pamiętaj o sprawdzonej praktyce: warto unikać zlecania wymiany samych szczęk w ciemno. Każda decyzja zakupowa musi zostać podjęta po rzetelnych oględzinach obu stron osi po usunięciu bębnów.
