Budowa tarczy hamulcowej – jak działa i z czego jest wykonana?

Tarcza hamulcowa jest sztywno połączona z piastą i obraca się razem z kołem Twojego samochodu. Podczas hamowania, klocki dociskane przez nieruchomy zacisk obejmują jej pierścień cierny z obu stron. Głównym zadaniem tego elementu jest zmiana energii ruchu pojazdu w ciepło. Z tego powodu tarcze wykonuje się najczęściej ze specjalnych stopów żeliwa o wysokiej wytrzymałości cieplnej, zdolnych do pochłaniania i oddawania ogromnych ilości energii do otoczenia.

Kiedy kierowcy mówią o wymianie hamulców, najczęściej mają na myśli właśnie wirniki widoczne za ramionami felg. Aby zrozumieć, z czym dokładnie masz do czynienia przy kole, warto poznać układ tych elementów. Nasz tekst skupia się na budowie samej tarczy i mechanizmu tarczowego pracującego przy kołach. Jeśli interesuje Cię pełna architektura układów, obwodów i płynów, sprawdź nasz kompletny przewodnik po tarczach.

Gdzie znajduje się tarcza w samochodzie i ile tarcz ma auto?

Tarcza jest przykręcona bezpośrednio do piasty i obraca się z taką samą prędkością obrotową jak koło. Zależnie od konstrukcji osi, samochód ma zazwyczaj cztery tarcze hamulcowe lub tylko dwie zamontowane na przedniej osi.

Jak rozpoznać tarczę za obręczą koła?

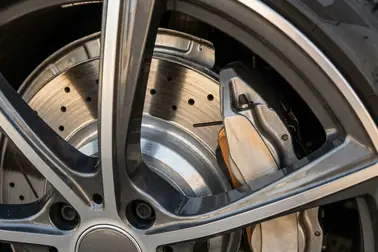

Jeśli spojrzysz przez otwory w feldze aluminiowej, zobaczysz duży, metaliczny talerz z widocznymi, błyszczącymi śladami tarcia na obwodzie. To właśnie obracająca się tarcza. Na fragmencie jej obwodu umieszczony jest masywny, nieruchomy względem zwrotnicy zacisk. Częstym błędem jest mylenie tarczy z osłoną. Cienka, blaszana osłona znajdująca się od wewnętrznej strony auta to element chroniący przed brudem, a nie powierzchnia cierna wirująca z kołem.

Czy każdy samochód ma cztery tarcze hamulcowe?

Nie. Samochody z hamulcami tarczowymi na obu osiach mają 4 tarcze (po jednej przy każdym kole). Jednak wiele aut miejskich i kompaktowych korzysta z układu mieszanego: dwie tarcze z przodu oraz dwa hamulce bębnowe z tyłu. Obecność kół nie przesądza o liczbie tarcz. Aby ustalić dokładny typ hamulców w Twoim aucie, musisz sprawdzić specyfikację konkretnej wersji silnikowej i wyposażenia.

Jak jest zbudowana tarcza hamulcowa i hamulec tarczowy?

Podstawowy zespół roboczy przy kole tworzą: obracająca się tarcza, nieruchome jarzmo, zacisk z tłokami oraz dwa klocki cierne. Sama tarcza łączy w sobie pierścień cierny oraz część montażową zwaną kapeluszem.

Elementy samej tarczy hamulcowej

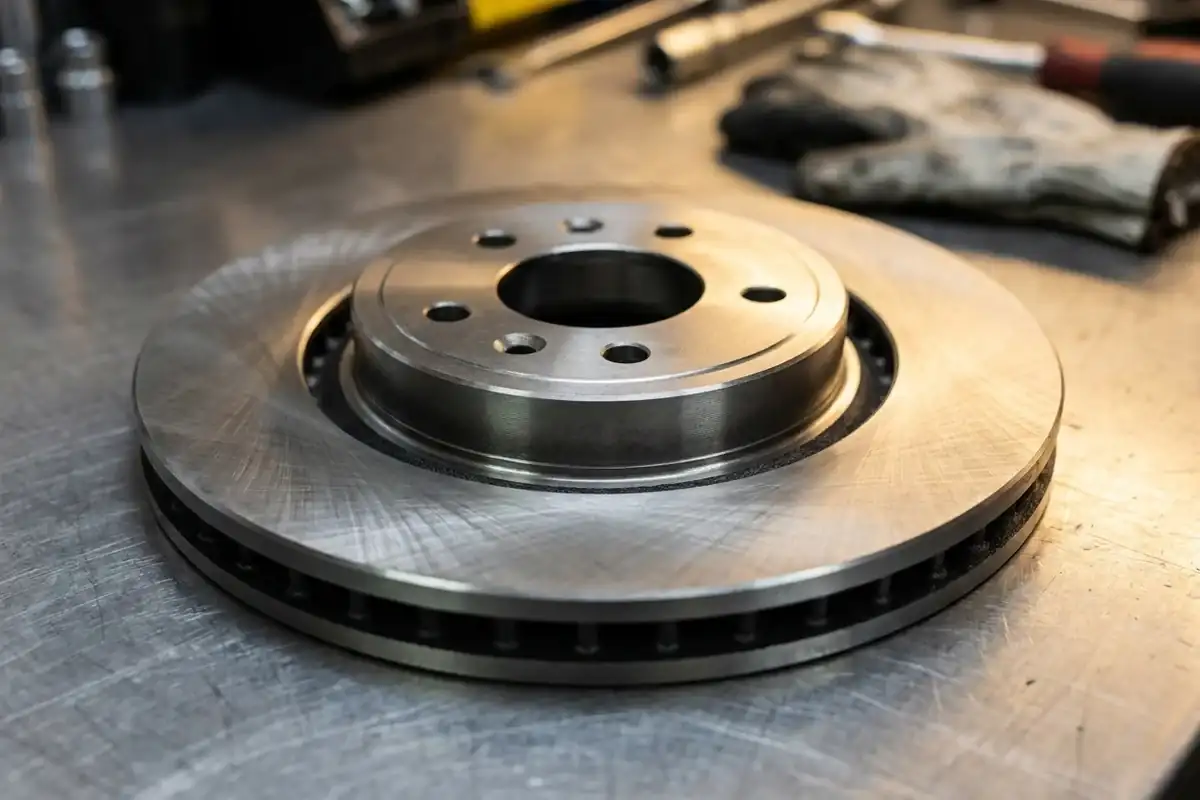

Tarcza jednoczęściowa to jednolity odlew. Jej najważniejszą częścią jest pierścień cierny, który posiada dwie robocze powierzchnie dociskane przez klocki. Na jego krawędzi lub na dzwonie znajdziesz oznaczenie MIN TH. Wskazuje ono minimalną grubość roboczą, ponieważ nie istnieje jedna wartość dopuszczalnego zużycia wspólna dla wszystkich samochodów.

Środek tarczy, czyli kapelusz, służy do montażu. Wymaga on idealnie płaskiego przylegania powierzchni montażowej do piasty koła, co zapobiega powstawaniu bicia bocznego. W zaawansowanej tarczy dwuczęściowej pierścień połączony jest z osobnym kapeluszem przy pomocy sworzni, co pozwala na kontrolowaną rozszerzalność materiału przy nagrzewaniu.

Elementy zespołu hamulcowego przy kole

Sama tarcza nie zahamuje pojazdu bez osprzętu. Ciśnienie płynu hydraulicznego przesuwa tłok w zacisku. Zacisk zamienia ciśnienie na fizyczny docisk klocków do powierzchni tarczy. Jarzmo nie tylko wymusza prawidłową pozycję klocków, ale również w zacisku pływającym stabilizuje prowadnice. Pozwalają one całemu korpusowi przesunąć się w taki sposób, aby pojedynczy tłok docisnął klocki z obu stron. Płyn doprowadzany jest do zacisku elastycznym przewodem, ale pamiętaj, że pompa, serwo i przewody sztywne to szersze zagadnienie, które definiuje budowa całego układu hamulcowego.

Jak działa hamulec tarczowy od naciśnięcia pedału do zatrzymania?

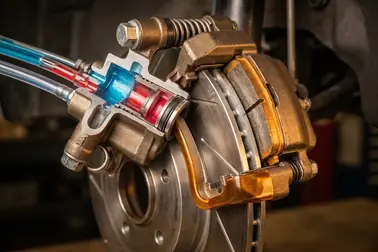

Naciśnięcie pedału hamulca wytwarza w obwodzie ciśnienie płynu, które dociera do zacisku przy kole i wymusza wysunięcie tłoka dociskającego klocki do wirującej tarczy. Powstające tarcie tworzy moment przeciwny do kierunku obrotu koła, a energia kinetyczna auta zamienia się w ciepło odbierane przez powietrze. Pełną drogę od pedału do koła, z rolą pompy, serwa i zacisków, opisuje przewodnik układ hamulcowy.

Właściwości tarczy należy oceniać według jej konstrukcji, materiału i zgodności z konkretnym układem hamulcowym, bez przypisywania wyniku samej nazwie technologii.

Z czego są wykonane tarcze hamulcowe?

Większość seryjnych tarcz hamulcowych powstaje z żeliwa szarego o odpowiednim składzie. Zapewnia ono dobre właściwości cieplne i skutecznie tłumi drgania. Z kolei kompozyty węglowo-ceramiczne (C/SiC) stosuje się głównie w samochodach o wysokich osiągach jako kosztowne wyposażenie opcjonalne; więcej o nich w poradniku hamulce ceramiczne. Kompozyt ten składa się z włókien węglowych wzmacniających osnowę z węglika krzemu, co obniża masę i podnosi odporność na wysokie temperatury.

Dlaczego najczęściej stosuje się żeliwo szare?

Normy hutnicze definiują żeliwo szare jako materiał, w którym występuje węgiel w postaci płatków grafitu. Przykładem stosowanym przez producentów części, określanym m.in. normą PN-EN 1561, jest gatunek EN-GJL-250. Grafit wewnątrz materiału zapobiega wibracjom, ułatwia obróbkę skrawaniem i pozwala efektywnie odprowadzać ciepło.

W sklepach spotkasz też oznaczenie High Carbon. To ulepszone żeliwo o podwyższonej zawartości węgla, które zapewnia wyższą stabilność termiczną na stromych zjazdach. Warto wiedzieć, że powierzchnia niechronionego żeliwa szybko łapie rdzawy nalot z wilgoci. To naturalny proces, a osad z rdzy ściera się całkowicie po pierwszym użyciu hamulca.

Czym różni się materiał pierścienia od materiału kapelusza?

W tradycyjnej tarczy jednoczęściowej kapelusz i pierścień cierny to ten sam odlew żeliwny. Jednak w nowoczesnych konstrukcjach dwuczęściowych producenci rozdzielają te elementy. Ponieważ kapelusz odpowiada tylko za ustalenie tarczy i przeniesienie momentu (nie ocierają się o niego klocki), może być wykonany ze znacznie lżejszego aluminium, podczas gdy pierścień cierny pozostaje tradycyjnie żeliwny.

Skład stopu i konstrukcja odlewu opisują potencjał tarczy, ale o jej zachowaniu na drodze decyduje dopiero współpraca z klockiem, zaciskiem i piastą.

Jak budowa tarczy pomaga odprowadzać ciepło?

Obrót tarczy podczas jazdy naturalnie opływa ją powietrzem, odbierając temperaturę. By zjawisko to zintensyfikować, przednie koła najczęściej wyposaża się w wentylowane tarcze hamulcowe, które we wnętrzu pierścienia ciernego posiadają puste kanały przedzielone łopatkami.

Co robią kanały wentylacyjne?

Pusta przestrzeń między dwiema ściankami pierścienia zwiększa całkowitą powierzchnię wymiany ciepła. Kiedy koło nabiera prędkości, wewnętrzne łopatki (proste lub wygięte) zachowują się jak wirnik pompy promieniowej. Zasysają chłodne powietrze ze środka i wyrzucają je na zewnątrz obwodu tarczy, skutecznie chłodząc układ od środka. Skomplikowana geometria łopatek wygiętych kierunkowo wymusza poprawny montaż z przypisaniem do odpowiedniej strony auta. Nie należy jednak ustalać kierunku kanałów wewnętrznych wyłącznie na podstawie wyglądu zewnętrznych nacięć tarczy, ponieważ wiążące pozostaje zawsze oznaczenie producenta. Modyfikacje powierzchni omawiamy precyzyjniej w oddzielnym artykule analizującym rodzaje tarcz hamulcowych.

Dlaczego tarcza rozszerza się podczas hamowania?

Nagrzewanie powoduje rozszerzalność cieplną żeliwa. Pierścień cierny potrafi zwiększyć swój wymiar (tzw. zjawisko parasolowania). Konstrukcja musi pozwalać na tę zmianę wielkości bez niszczenia geometrii elementu. W pływających tarczach dwuczęściowych specjalne piny montażowe łączące kapelusz z pierścieniem pozwalają na swobodny ruch promieniowy. Dzięki temu rozgrzany żeliwny obwód nie ciągnie za sobą chłodnego, aluminiowego kapelusza, co chroni całość przed pęknięciem i odkształceniem.

Tarcza, osłona czy bęben: jak nie pomylić elementów przy kole?

Tarcza hamulcowa zawsze charakteryzuje się płaskimi, wygładzonymi od pracy klocków powierzchniami. Nieruchoma cienka blacha ukryta za nią od strony zawieszenia to osłona tarczy hamulcowej. Ogranicza ona kontakt elementu z wodą i zanieczyszczeniami z drogi, ale w żadnym stopniu nie bierze udziału w tarciu. Z kolei bęben hamulcowy to przypominający garnek, całkowicie zamknięty cylinder, we wnętrzu którego pracują szczęki. Jeśli szukasz informacji o limitach grubości, wyżłobieniach czy objawach korozji tarcz, proces ten opisuje artykuł diagnozujący objawy zużytych tarcz.

Działanie zespołu hamulcowego opiera się na fizyce: tarcza obraca się z kołem, a nieruchomy zacisk czeka na sygnał. W momencie nacisku na pedał, energia ruchu zamieniana jest w ciepło odbierane przez powietrze. Rozumiejąc podział elementu na żeliwny pierścień, kapelusz i system wentylacji, łatwiej podejmiesz trafne decyzje zakupowe i unikniesz pomyłek w serwisie.
