Jak wygląda symbol świateł przeciwmgielnych?

Symbol świateł przeciwmgielnych przedstawia reflektor, trzy promienie oraz przecinającą je pionową, falistą linię. Zielona ikona z promieniami skierowanymi ukośnie w lewo oznacza światła przednie, natomiast żółta ikona z poziomymi promieniami skierowanymi w prawo oznacza światło tylne.

Z pozoru oba piktogramy są do siebie bardzo podobne, jednak różnią się drobnymi szczegółami. Jeśli potrafisz odczytać kierunek promieni i znasz kod kolorystyczny, rozpoznasz właściwą funkcję w ułamku sekundy, nawet w całkowicie obcym aucie. Warto wiedzieć, że w języku potocznym kierowców określenia „przeciwmgielne” i „przeciwmgłowe” są używane zamiennie i odnoszą się dokładnie do tych samych oznaczeń na desce rozdzielczej.

Jak wygląda znaczek świateł przeciwmgielnych?

Znaczek świateł przeciwmgielnych składa się z zarysu reflektora, z którego wychodzą trzy promienie przecięte w pionie falistą linią. Ta charakterystyczna fala graficznie symbolizuje mgłę lub po prostu jazdę w warunkach ograniczonej przejrzystości powietrza. Najpewniejsza identyfikacja konkretnego światła wymaga jednoczesnego sprawdzenia kierunku promieni, ich kąta oraz koloru, ponieważ na niepodświetlonym przełączniku barwa pozostaje niewidoczna.

Symbol przednich świateł przeciwmgielnych

Piktogram przednich świateł ma trzy promienie skierowane ukośnie w dół i w lewo, które są przecięte pionową falistą linią. Kontrolka aktywnych przednich świateł jest zawsze zielona, co określa regulamin ONZ nr 121 dotyczący ujednolicenia identyfikacji wskaźników. Jeśli chcesz dowiedzieć się więcej o budowie tych reflektorów, sprawdź osobny tekst opisujący przednie światła przeciwmgielne.

Symbol tylnych świateł przeciwmgielnych

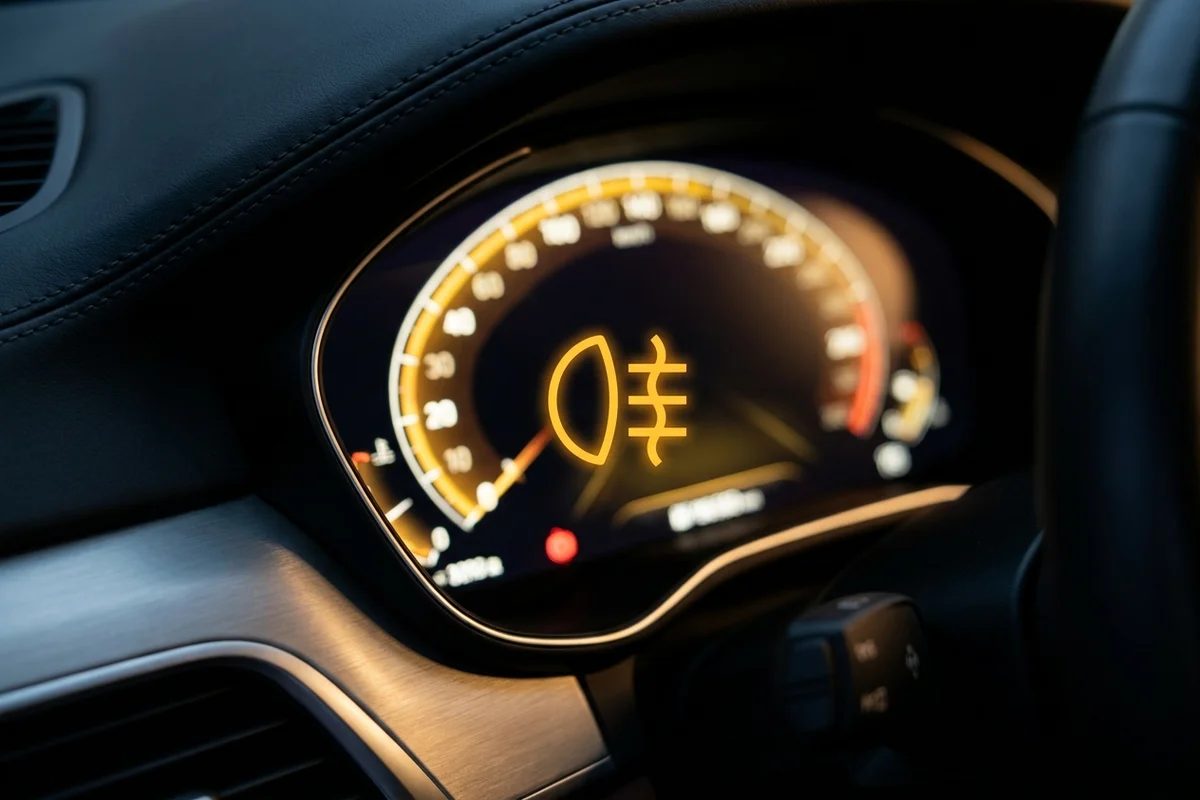

Piktogram tylnego światła jest lustrzanym, ale nieco zmodyfikowanym wariantem przedniego. W tym przypadku reflektor znajduje się po lewej stronie, a trzy promienie biegną poziomo w prawo przez pionową falę. Kontrolka potwierdzająca włączenie tej funkcji jest żółta (w instrukcjach niektórych pojazdów kolor ten nazywa się bursztynowym lub pomarańczowym). Dokładne zasady działania lamp tego typu omawiamy w tekście opisującym działanie tylnego światła przeciwmgielnego.

Co oznacza zielona lub żółta kontrolka świateł przeciwmgielnych?

Stałe świecenie zielonej kontrolki świateł przeciwmgielnych potwierdza aktywację funkcji przednich lamp przeciwmgielnych, natomiast stałe świecenie żółtej potwierdza włączenie światła tylnego. Kolory te pełnią wyłącznie funkcję informacyjną i sygnalizują działanie systemu, jednak nie dowodzą fizycznej sprawności poszczególnych lamp na zewnątrz pojazdu.

Dla wielu kierowców żółty kolor kojarzy się z usterką układu lub koniecznością wizyty w serwisie. W przypadku tylnej lampy przeciwmgielnej jest to po prostu barwa przypisana tej funkcji informacyjnej. Światło o wysokiej intensywności z tyłu może oślepiać innych, jeśli mgła już ustąpiła, dlatego zawsze używaj go zgodnie z warunkami.

Barwa kontrolki a kolor światła emitowanego przez lampę

Gdzie znajduje się ikona: na przełączniku czy desce rozdzielczej?

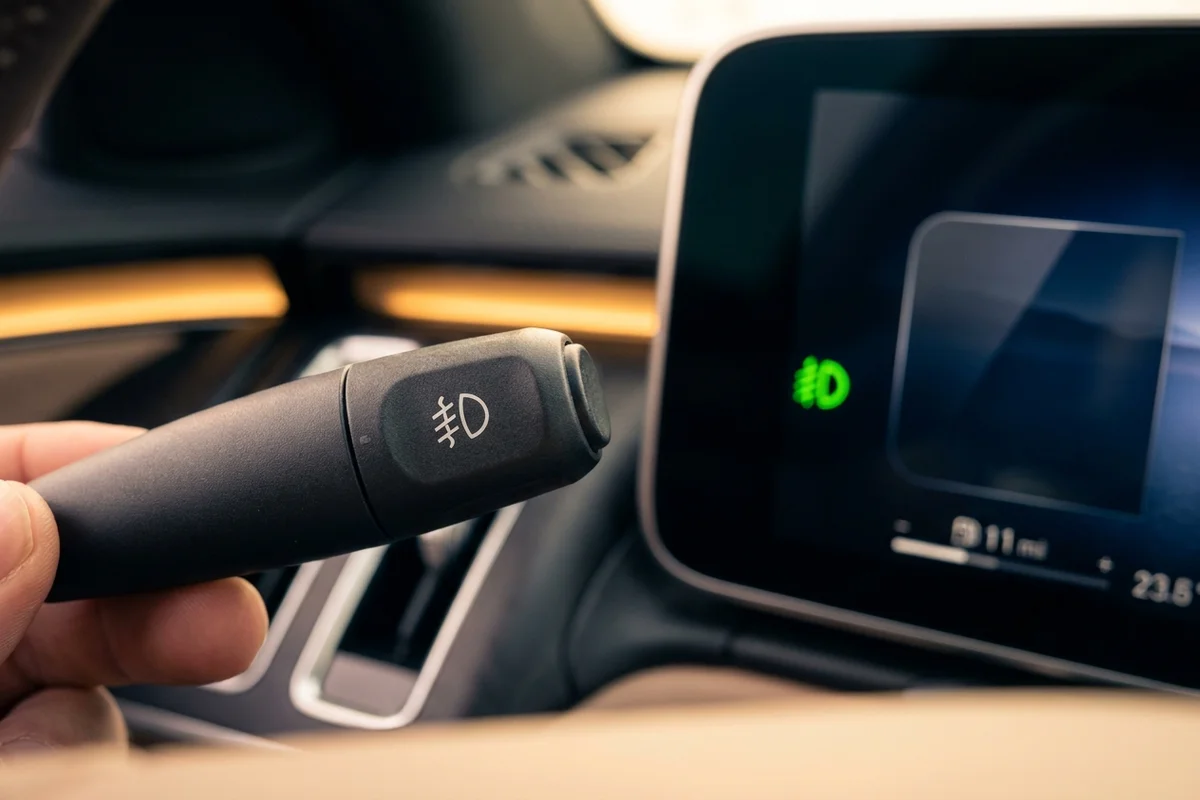

Ikona świateł przeciwmgielnych może występować w samochodzie w dwóch miejscach: nadrukowana na fizycznym elemencie sterującym (manetce, pokrętle lub przycisku) oraz jako podświetlana kontrolka na desce rozdzielczej. Choć samo rozmieszczenie elementów sterujących zależy od producenta, opisane barwy wynikają z regulaminu ONZ nr 121, a ich dokładne wykonanie zależy od modelu i danego rynku.

Jak odróżnić oznaczenie funkcji od aktywnej kontrolki?

Obecność symbolu na manetce lub obok pokrętła opisuje wyłącznie pozycję sterowania. Ustawienie pokrętła na ten znaczek nie zawsze daje pewność, że system jest aktywny, a w nowszych autach przełączniki i przyciski często wracają do pozycji wyjściowej. Przyciski mogą mieć również wspólną diodę lub wspólne podświetlenie, dlatego rozstrzygające jest zawsze wskazanie na tablicy przyrządów. W niejednoznacznym przypadku należy oprzeć się na instrukcji konkretnego samochodu. Zapalenie się zielonej lub żółtej lampki na ekranie przed kierowcą potwierdza aktywację funkcji. Pamiętaj jednak, że nie dowodzi to fizycznej sprawności lampy, którą trzeba sprawdzić z zewnątrz pojazdu. Jeśli masz problem ze znalezieniem odpowiedniego włącznika, sprawdź nasz poradnik wyjaśniający, jak włączyć światła przeciwmgielne.

Czy wygląd symbolu może różnić się między samochodami?

Grubość narysowanej fali, kształt obrysu reflektora i konkretny odcień podświetlenia mogą różnić się stylistycznie w zależności od rocznika i marki auta. Mimo to główny układ, czyli reflektor, trzy promienie i pionowa linia, pozostaje bez zmian. Pamiętaj też, że samochód bez przednich halogenów przeciwmgielnych (co jest zgodne z prawem) nie zapali zielonej kontrolki tej funkcji; zostaje żółta dla tylnej lampy. Brak zielonego piktogramu w takim aucie to norma, a nie oznaka awarii.

Jak szybko odróżnić symbol przeciwmgielny od innych kontrolek świateł?

Główną cechą odróżniającą symbole świateł przeciwmgielnych od piktogramów świateł mijania i drogowych jest pionowa, falista linia przecinająca promienie. Pozostałe kontrolki oświetlenia zewnętrznego mają promienie proste, pozbawione przeszkód.

Identyfikacja właściwego symbolu jest prosta i zajmuje kilka sekund. Wystarczy, że zastosujesz trzy szybkie kroki weryfikacyjne, gdy sięgasz do przełącznika:

• Znajdź falistą linię, która potwierdza, że masz do czynienia z funkcją przeciwmgielną.
• Sprawdź kierunek i kąt promieni: lewe ukośne to przód, a prawe poziome to tył.
• Potwierdź wybór po kolorze kontrolki na zegarach, która zapali się po aktywacji świateł.

Wiedza o układzie kontrolek pomaga uniknąć pomyłki na drodze. Jeśli chcesz zgłębić znaczenie barw innych systemów w aucie, zobacz pełne zestawienie pokazujące kolory kontrolek samochodowych.

Podsumowując, najszybszą regułą pamięciową jest zasada: fala oznacza mgłę, zielony znaczek skierowany w lewo to przód auta, a żółty skierowany w prawo to tył. Sprawne czytanie symboli świateł pomaga uniknąć oślepiania innych kierowców i właściwie doświetlić drogę przy słabej widoczności.
