Symbole klimatyzacji w samochodzie – co oznaczają?

Skrót A/C oznacza „air conditioning” i włącza lub wyłącza żądanie pracy układu chłodzenia oraz osuszania powietrza. Pozostałe symbole klimatyzacji w samochodzie sterują między innymi siłą i kierunkiem nawiewu, obiegiem zamkniętym, osuszaniem szyb, trybem automatycznym oraz strefami temperatury.

Podobne piktogramy znajdziesz w większości współczesnych samochodów, niezależnie od tego, czy masz klimatyzację manualną, czy zaawansowany system automatyczny. Wygląd i logika kontrolek mogą jednak różnić się w zależności od marki oraz modelu. Dla wielu kierowców mylące jest to, że sama ikona wentylatora lub ustawienie pokrętła na niebieskie pole wcale nie oznaczają aktywnego chłodzenia. Żeby w pełni wykorzystać układ i uniknąć zaparowanych szyb, warto wiedzieć, za co dokładnie odpowiadają poszczególne przyciski.

Co oznacza A/C w klimatyzacji samochodowej?

A/C to skrót od angielskiego „air conditioning”, a naciśnięcie tego przycisku wysyła do sterownika żądanie uruchomienia chłodzenia i osuszania powietrza. To ważny przycisk na całym panelu. Bez niego system chłodzenia jest nieaktywny, jednak wciąż działa ogrzewanie realizowane przez nagrzewnicę oraz standardowy nawiew powietrza z zewnątrz.

Aktywna kontrolka A/C nie musi jednak oznaczać ciągłej pracy sprężarki. W nowoczesnych autach komputer sterujący może ją okresowo wyłączać, gdy kabina osiągnie zadaną temperaturę lub w celu ochrony układu przed oblodzeniem parownika. Co ważne, system A/C może pracować przy ustawionym ogrzewaniu.

Schłodzone i osuszone na parowniku powietrze jest po prostu wtórnie podgrzewane przez nagrzewnicę. To skuteczny sposób na sprawne usunięcie pary z szyb w deszczowe, chłodne dni.

A/C a nawiew: jaka jest różnica?

Nawiew i klimatyzacja to dwie odrębne, choć współpracujące funkcje. Symbol wentylatora steruje wyłącznie przepływem powietrza, dlatego dmuchawa może działać na najwyższych obrotach przy całkowicie wyłączonym A/C. Samo ustawienie temperatury na najniższą wartość (niebieskie pole) również nie uruchomi chłodzenia. O tym, czy z kratek poleci lodowate powietrze, decyduje stan przycisku A/C oraz ostateczna logika sterownika pojazdu.

Co informuje lampka przy przycisku A/C?

W zdecydowanej większości samochodów zapalona dioda na przycisku oznacza aktywne zezwolenie na chłodzenie. Zdarzają się jednak odstępstwa od tej reguły. W niektórych konstrukcjach znajdziesz przycisk opisany jako „A/C OFF”. Działa on odwrotnie: zapalona na nim lampka informuje o wyłączeniu sprężarki, a system chłodzi wtedy, gdy dioda gaśnie.

Symbole na klimatyzacji samochodowej: praktyczny dekoder

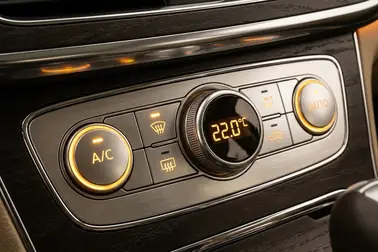

Podstawowy zestaw oznaczeń klimatyzacji w samochodzie obejmuje przycisk A/C, wentylator, strzałki kierunku nawiewu (twarz, nogi, szyba), obieg zamknięty, podgrzewanie szyb, a w lepszych wersjach wyposażenia także tryby AUTO i SYNC. Najważniejsza zasada wizualna dotyczy szyb: kształt przedniej szyby na piktogramach jest zawsze zakrzywiony (przypomina łuk), natomiast tylna szyba jest przedstawiana jako prostokąt.

Chłodzenie i obieg powietrza

Przycisk z napisem „A/C” lub ikoną śnieżynki daje sterownikowi zezwolenie na chłodzenie, ale nie gwarantuje ciągłej pracy sprężarki. Obok niego często znajduje się symbol sylwetki auta z zawracającą wewnątrz strzałką (w kształcie litery U). To obieg zamknięty (recyrkulacja), który odcina dopływ z zewnątrz i przetłacza tylko powietrze znajdujące się w kabinie.

Jest to przydatne rozwiązanie do szybkiego schłodzenia wnętrza lub zablokowania spalin z innych pojazdów. Z kolei symbol strzałki wchodzącej do sylwetki samochodu z zewnątrz to wymuszony dopływ świeżego powietrza. Skrót „MAX A/C” łączy skrajne ustawienia chłodzenia i nawiewu, jednak ostateczny efekt tej funkcji zależy od oprogramowania danego modelu.

Kierunek nawiewu i symbole szyb

Piktogram siedzącej osoby ze strzałkami określa dystrybucję powietrza. Strzałka na wysokości twarzy kieruje podmuch na główne kratki deski rozdzielczej, a strzałka przy stopach otwiera kanały dolne. W układach mieszanych włączasz kilka stref jednocześnie. Bardzo ważne są ikony szyb:

• Zakrzywiona szyba ze strzałkami: nawiew przedniej szyby. Włączenie tej funkcji często automatycznie aktywuje A/C, wyłącza obieg zamknięty i zwiększa obroty wentylatora, by jak najszybciej usunąć parę.
• Prostokątna szyba z falistymi liniami: ogrzewanie tylnej szyby. Włącza wtopione w szkło elektryczne ścieżki grzejne. Często tym samym przyciskiem uruchamiane jest podgrzewanie lusterek zewnętrznych.

AUTO, SYNC, DUAL, ECO i OFF

Tryb AUTO przejmuje pełną kontrolę: samoczynnie reguluje prędkość wentylatora, rozdział nawiewu oraz użycie sprężarki, aby osiągnąć i utrzymać zadaną temperaturę. Przycisk SYNC (synchronizacja) lub MONO kopiuje ustawienie temperatury z panelu kierowcy do pozostałych stref pasażerskich. DUAL informuje, że system obsługuje niezależne ustawienia dla co najmniej dwóch stref.

Z kolei tryb ECO zazwyczaj ogranicza pracę sprężarki, choć jego dokładne działanie zależy od specyfikacji producenta. Przycisk OFF wyłącza układ, ale to, czy zamknie również pasywny dopływ powietrza, zależy od konstrukcji konkretnego pojazdu.

Jak odczytywać komunikaty LO, HI i połączenia kilku ikon?

Komunikaty LO i HI na klimatyzacji nie oznaczają konkretnych temperatur, lecz skrajne nastawy systemu. Ustawienie „LO” (skrót od low) to poziom poniżej najniższej wartości na skali, gdzie układ pracuje na pełnej wydajności chłodzenia. Z kolei „HI” (od high) to wartość powyżej górnej granicy, wymuszająca pracę z maksymalnym ogrzewaniem.

Jednoczesne świecenie kilku ikon, na przykład AUTO i A/C, najczęściej oznacza, że automat działa w pełni poprawnie. Sterownik po prostu dysponuje prawem do używania sprężarki. Jeśli w trybie automatycznym zdecydujesz się ręcznie zmienić prędkość wentylatora, w wielu modelach dioda AUTO zgaśnie.

Taka sytuacja nie oznacza wyłączenia całego układu. System przechodzi wtedy w tryb półautomatyczny. Samodzielnie trzyma zadaną temperaturę w kabinie, ale siłę podmuchu wiatru zostawia pod Twoją kontrolą.

Jak czytać kilka aktywnych symboli naraz?

Zamiast traktować cały wyświetlacz jako jeden skomplikowany wzór, rozbij go na poszczególne stany. Przykładowy zestaw „AUTO + A/C + 21°C + SYNC” odczytasz błyskawicznie, jeśli wiesz, że każda ikona to osobna decyzja sterownika. Zestaw ten oznacza po prostu: system utrzymuje automatycznie 21 stopni w całej kabinie, na bieżąco korygując siłę nawiewu i używając sprężarki wtedy, kiedy uzna to za stosowne.

Kiedy aktywna ikona nie oznacza stałej pracy urządzenia?

Zapalona dioda A/C lub ogrzewania szyby to jedynie potwierdzenie, że układ ma pozwolenie na pracę. W praktyce sterownik może cyklicznie załączać i wyłączać obwód w zależności od temperatury, wilgotności na pokładzie i sygnałów z czujników ciśnienia czynnika. W autach hybrydowych i elektrycznych kompresor jest napędzany własnym silnikiem elektrycznym, więc klimatyzacja potrafi skutecznie chłodzić wnętrze, nawet gdy silnik spalinowy jest wyłączony.

Które symbole klimatyzacji najłatwiej pomylić?

Najczęstsza pomyłka kierowców dotyczy symbolu zakrzywionej przedniej szyby i prostokątnej tylnej szyby. Pierwsza to funkcja czysto powietrzna: puszcza na szybę czołową strumień osuszonego powietrza. Druga funkcja w ogóle nie korzysta z nawiewu.

Po jej włączeniu prąd płynie przez ścieżki wtopione w tylną szybę i skutecznie topi nagromadzony lód. Rozróżnienie tych dwóch ikon pozwala sprawniej oczyścić szyby.

Uważaj również na płatki śniegu. Śnieżynka na panelu układu klimatyzacji włącza chłodzenie, ale śnieżynka na zestawie wskaźników (przy zegarach) to systemowe ostrzeżenie o spadku temperatury na zewnątrz i potencjalnym oblodzeniu drogi. Łatwo też pomylić kierunek strzałek na przyciskach obiegu.

Strzałka zawracająca w sylwetce auta to recyrkulacja, a strzałka wchodząca z zewnątrz przez obrys karoserii oznacza czerpanie świeżego powietrza. Warto też pamiętać, że ikona z falistymi strzałkami narysowanymi przy fotelu zazwyczaj dotyczy ogrzewania lub wentylacji siedziska, a nie głównego układu klimatyzacji przestrzennej.

Jak rozpoznać nietypowy symbol klimatyzacji w konkretnym aucie?

Zawsze, gdy napotkasz nieznane oznaczenie klimatyzacji w samochodzie, odpowiedź znajdziesz w rozdziale poświęconym wentylacji w instrukcji obsługi Twojego pojazdu. Choć istnieje norma ISO 2575 porządkująca piktogramy w autach, producenci wciąż chętnie stosują własne dopiski. W niektórych modelach trafisz na guziki takie jak REST, MONO, CLIMATE, FAST, SOFT czy CLEAN AIR. Ich dokładne definicje zależą od marki i wariantu wyposażenia, dlatego nie należy przypisywać im uniwersalnego działania bez weryfikacji w dokumentacji pojazdu.

Identyfikacja oznaczenia krok po kroku

Zanim rozpoczniesz testowanie przycisków, przeprowadź krótką diagnozę:

1. Sprawdź kontekst i lokalizację: Oceń, czy ikonka wyświetla się na ekranie, panelu klimatyzacji, czy na zestawie wskaźników. Zweryfikuj też wszelkie napisy towarzyszące wybranemu symbolowi.
2. Zdobądź właściwą instrukcję: Przydatny będzie manual do dokładnego rocznika i wersji wyposażenia. Układ automatyczny różni się od manualnego, a funkcje przycisków ewoluują.
3. Zwróć uwagę na warunki działania: Zaobserwuj ewentualne funkcje automatyczne uruchamiane razem z wybranym trybem. Kolor diody również może informować o specyficznym trybie pracy.

Kiedy symbol wskazuje ustawienie, a kiedy możliwą usterkę?

Stałe podświetlenie kontrolki informuje o włączonej funkcji. Zaczyna być problematycznie, gdy ikona miga przez kilkanaście sekund po uruchomieniu silnika albo towarzyszy jej komunikat serwisowy na ekranie głównym. Przekreślona ikona na ekranie w nowoczesnych systemach informuje o niedostępności funkcji w danych warunkach. Miganie przycisku A/C czasem sugeruje usterkę, jednak brak chłodu może też wynikać z aktualnych warunków pracy lub celowej blokady narzuconej przez sterownik. Sama świecąca się na stałe dioda A/C to wyłącznie potwierdzenie kliknięcia. Jeśli powietrze z kratek po dłuższym czasie wciąż jest ciepłe, warto zweryfikować stan układu w wybranym warsztacie.

Podsumowując, rozszyfrowanie panelu staje się przejrzyste, gdy zapamiętasz kluczowy podział funkcji. Przycisk A/C odpowiada za wytwarzanie chłodu i zbijanie wilgoci. Pokrętło lub strzałki wentylatora regulują samą siłę wiatru. Piktogramy z sylwetką ludzika oraz szybami zarządzają kierunkiem wydmuchu. Z kolei przycisk obiegu decyduje, skąd dmuchawa czerpie powietrze. Wszelkie odchylenia, nietypowe napisy na ekranach dotykowych czy odwrócone zasady gaszenia kontrolek rozwikła tylko oryginalna instrukcja Twojego pojazdu.
