Hybryda szeregowa, równoległa i szeregowo-równoległa

W hybrydzie szeregowej koła napędza wyłącznie silnik elektryczny, a jednostka spalinowa służy do wytwarzania prądu. W układzie równoległym oba silniki mogą mechanicznie napędzać koła, natomiast architektura szeregowo-równoległa łączy te dwa sposoby i na bieżąco dobiera optymalny przepływ mocy do warunków jazdy na drodze.

Określenia takie jak „szeregowa” czy „równoległa” nie mówią o tym, którą oś napędza samochód, ani czy auto ma wtyczkę do ładowania. Opisują one wyłącznie drogę przekazywania energii pod maską. Poznanie tych różnic pozwala zrozumieć, dlaczego różne rodzaje napędów hybrydowych zachowują się na drodze zupełnie inaczej, mimo że na klapie bagażnika noszą ten sam znaczek „Hybrid”.

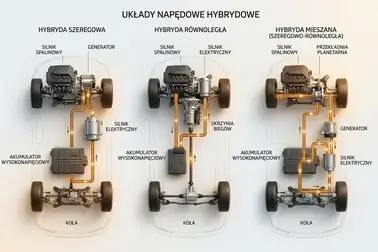

Hybryda szeregowa, równoległa i szeregowo-równoległa: najważniejsze różnice

Najważniejsza różnica między architekturami hybrydowymi sprowadza się do tego, czy silnik spalinowy ma fizyczne połączenie mechaniczne z kołami. W układzie szeregowym takiego połączenia nie ma, ponieważ jednostka benzynowa pracuje wyłącznie jako generator prądu, a napęd realizuje maszyna elektryczna. W układzie równoległym oba silniki mają wspólną, mechaniczną drogę przekazywania momentu obrotowego. Z kolei w układzie szeregowo-równoległym zintegrowano obie te drogi, a sterownik płynnie rozdziela moc jednostki spalinowej między napędzanie kół a generowanie prądu.

Jak przebiega energia w trzech układach?

Aby zrozumieć, jak działa samochód hybrydowy w konkretnej architekturze, warto prześledzić drogę od zbiornika paliwa do asfaltu. W przepływie szeregowym paliwo spala się w silniku, który napędza generator. Wytworzony prąd może zasilać bezpośrednio silnik trakcyjny, a akumulator pełni często jedynie rolę bufora dla nadwyżek energii. W przepływie równoległym jednostka spalinowa i elektryczna spotykają się na wspólnej skrzyni biegów, z której moment trafia na koła. Z kolei przepływ szeregowo-równoległy pozwala wysłać energię z silnika spalinowego prosto na koła. W tym samym czasie umożliwia też skierowanie części mocy przez generator do maszyny elektrycznej.

Dlaczego nazwy architektur bywają mylone?

Wielu kierowców myli fizyczną budowę układu napędowego z handlowymi oznaczeniami stopnia elektryfikacji. Producenci używają skrótów MHEV, HEV i PHEV, które opisują przede wszystkim stopień elektryfikacji i możliwość ładowania zewnętrznego. Prowadzi to do nieporozumień, ponieważ pełna hybryda (HEV) może być wewnątrz zaprojektowana jako szeregowa, równoległa lub szeregowo-równoległa. Dodatkowo nazwy takie jak „układ mieszany” czy „power-split” opisują warianty szeregowo-równoległe, jednak konkretne przekładnie i sterowanie znacząco różnią się między markami.

Jak działa hybryda szeregowa?

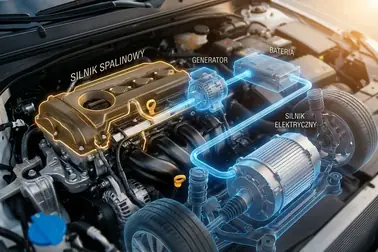

Hybryda szeregowa to układ, w którym silnik spalinowy kręci generatorem prądu, a moment na koła przekazuje wyłącznie elektryczny silnik trakcyjny. W praktyce oznacza to, że silnik benzynowy nie ma fizycznej możliwości samodzielnego napędzania auta. Akumulator trakcyjny pełni tu rolę inteligentnego bufora: na bieżąco przyjmuje prąd wytworzony z paliwa lub z rekuperacji, po czym natychmiast uwalnia go, by zasilić napędzający koła silnik elektryczny przy większym zapotrzebowaniu na moc.

Przepływ energii podczas ruszania, jazdy i hamowania

Działanie napędu szeregowego najłatwiej zrozumieć, obserwując zachowanie auta w poszczególnych fazach jazdy. Taka architektura charakteryzuje się bardzo specyficznym obiegiem energii:

• Podczas ruszania: Koła napędza silnik elektryczny energią pobraną z buforowego akumulatora, bez konieczności uruchamiania jednostki spalinowej. Reakcja na gaz jest natychmiastowa.
• Podczas spokojnej jazdy: Generator napędzany jednostką spalinową wytwarza prąd, zasilając bezpośrednio silnik trakcyjny i jednocześnie dbając o bezpieczny poziom naładowania baterii.
• Podczas hamowania: Silnik trakcyjny zamienia się w prądnicę (rekuperacja) i odzyskuje część energii kinetycznej, ładując nią akumulator. Silnik spalinowy pozostaje wtedy wyłączony.

Wady i zalety układu szeregowego

Dużym atutem hybrydy szeregowej jest pełne oddzielenie pracy silnika spalinowego od prędkości kół. Komputer może dobierać obroty jednostki benzynowej w sposób optymalny dla danego zapotrzebowania na prąd. Ponieważ za napęd odpowiada silnik elektryczny dysponujący wysokim momentem od zera, dynamika i płynność ruszania przypominają charakterystykę aut całkowicie elektrycznych. Głównym wyzwaniem tej architektury pozostaje wielokrotna przemiana energii z mechanicznej na elektryczną i odwrotnie. Podczas jednostajnej jazdy autostradowej może to skutkować zwiększonymi stratami konwersji.

Hybryda szeregowa: przykłady samochodów i rozwiązania techniczne

Dobrym przykładem hybrydy szeregowej na rynku jest technologia Nissan e-Power. W roli elektrowni stosuje się tam jednostki wolnossące lub turbodoładowane, zależnie od modelu. W przeszłości podobną zasadę stosowano w BMW i3 REx, wyposażonym w mały agregat z tyłu nadwozia. Z kolei Mazda w modelu MX-30 R-EV wdrożyła silnik Wankla, którego niska wibracyjność ułatwia cichą pracę przy generowaniu prądu.

Nissan e-Power jako przykład układu szeregowego

W architekturze e-Power od Nissana brakuje mechanicznego połączenia między wałem korbowym a półosiami. Inżynierowie marki zaimplementowali przepływ szeregowy w kilku wariantach nadwozi, w tym w kompaktach i autach uterenowionych. Po mocnym wciśnięciu pedału przyspieszenia jednostka spalinowa zwiększa obroty, produkując odpowiednią porcję prądu. Natomiast za to, aby koła płynnie nabierały prędkości, odpowiada elektryczny silnik trakcyjny.

Hybryda szeregowa a samochód z range extenderem

Pojęcia hybrydy szeregowej oraz samochodu z range extenderem (przedłużaczem zasięgu) często się zazębiają. W samochodach z range extenderem, takich jak BMW i3 REx czy Mazda MX-30 R-EV, siłę pociągową zapewnia silnik elektryczny czerpiący z akumulatora ładowanego z zewnątrz. Auta te różnią się jednak pojemnością ogniw i momentem uruchomienia spalinowego generatora. W starszym BMW i3 REx zastosowano stosunkowo dużą baterię, a agregat załączał się dopiero po niemal całkowitym jej rozładowaniu. Z kolei Mazda MX-30 R-EV posiada mniejszy akumulator i oprogramowanie, które chętniej uruchamia silnik spalinowy jeszcze przed wyczerpaniem prądu, by aktywnie wspierać zapotrzebowanie na moc i ogrzewanie kabiny.

Jak działa napęd hybrydowy równoległy?

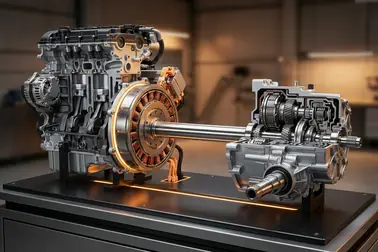

Napęd hybrydowy równoległy to układ, w którym jednostka spalinowa i silnik elektryczny przekazują moment obrotowy na tę samą fizyczną ścieżkę prowadzącą prosto do kół. W zależności od specyfikacji technicznej, takich jak rodzaj sprzęgieł oraz moc maszyny elektrycznej i wielkość akumulatora, w tej architekturze samochód potrafi korzystać wyłącznie z silnika benzynowego, przemieszczać się w ograniczonym zakresie czysto elektrycznie lub angażować oba źródła naraz. Oba silniki są podłączone równolegle do tej samej osi napędowej, zazwyczaj za pośrednictwem wspólnego wału i tradycyjnej skrzyni biegów.

Jak oba silniki współpracują podczas jazdy?

Budowa równoległa wymaga odpowiedniej synchronizacji maszyn wirujących. Przy ostrym przyspieszaniu, jednostka spalinowa i elektryczna spinają swoje siły – ich moment obrotowy jest sumowany przed wejściem do skrzyni biegów, co kierowca odczuwa jako solidne wciśnięcie w fotel. Kiedy samochód jedzie z wysoką, jednostajną prędkością, napęd realizowany jest w większości przez sprawną, mechaniczną drogę od silnika spalinowego do kół. Z kolei podczas zwalniania wciśnięcie hamulca odwraca przepływ – to koła kręcą maszyną elektryczną zmuszając ją do rekuperacji, na ile pozwala na to bieżąca pojemność niewielkiego akumulatora.

Przykłady hybryd równoległych

Historycznym pionierem tego rozwiązania była Honda z układem Integrated Motor Assist (IMA), instalowanym choćby w pierwszej generacji modelu Insight. Japończycy umieścili tam cienki, elektryczny motor w kształcie dysku dokładnie pomiędzy silnikiem benzynowym a skrzynią biegów. Obecnie bardzo popularne stały się układy równoległe, w których maszyna elektryczna jest zintegrowana ze zautomatyzowaną skrzynią dwusprzęgłową (DCT) lub klasycznym hydrokinetycznym automatem. Należy jednak pamiętać, że sama obecność automatu pod maską nie przesądza od razu o tym, że to równoległa architektura.

Wady i zalety napędu równoległego

Zaletą hybrydy równoległej względem systemu szeregowego bywa ograniczenie strat energii podczas jazdy na długich trasach. Bezpośrednia mechaniczna droga pozwala uniknąć podwójnej konwersji przy wyższych prędkościach. Taki system stawia jednak przed konstruktorami konkretne wyzwania techniczne. Konieczne jest zastosowanie skomplikowanego układu sprzęgieł oraz precyzyjnego oprogramowania synchronizującego. Ponadto jazda w pełni bezemisyjna zależy od pojemności baterii i mocy silnika elektrycznego, co w wielu układach bywa dość ograniczone.

Jak działa hybryda szeregowo-równoległa?

Układ szeregowo-równoległy łączy zalety fizycznej drogi mechanicznej z bezpośrednim napędem elektrycznym, pozwalając na płynną zmianę charakteru pracy samochodu. Zależnie od chwilowych warunków, sterownik może sam decydować o rozdziale mocy i używać wyłącznie trybu elektrycznego, wyłącznie spalinowego lub dowolnego ich miksu. Popularnym fundamentem wielu konstrukcji mieszanych, znanych szerzej jako power-split, bywa przekładnia planetarna, która sprawnie rozdziela siłę napędową. Istnieją również inne warianty układów szeregowo-równoległych, wykorzystujące do tego celu specjalne zestawy zaawansowanych sprzęgieł.

Tryb szeregowy, równoległy i mieszany w jednym układzie

Architektura szeregowo-równoległa potrafi dynamicznie adaptować się do potrzeb kierowcy na ułamki sekund. Jak to wygląda w praktyce?

1. Tryb czysto elektryczny: Kiedy stoisz w korku lub lekko przyspieszasz, koła obracane są tylko prądem, pod warunkiem odpowiedniego naładowania akumulatora.
2. Tryb mieszany (power-split): Kiedy wciskasz gaz do oporu, część momentu obrotowego silnika benzynowego trafia mechanicznie wprost na przednią oś, ale pozostała część momentu pędzi na wałek generatora. Wytworzony w ten sposób prąd jest błyskawicznie przerzucany do elektrycznego silnika trakcyjnego, który swoimi siłami również wspiera koła.
3. Sterowanie bez kompromisów: Komputer analizuje na bieżąco obciążenie, temperaturę ogniw oraz prędkość, elastycznie zmieniając udziały procentowe każdej z tych ścieżek, bez żadnej ingerencji ze strony kierowcy.

Toyota Hybrid System jako przykład power-split

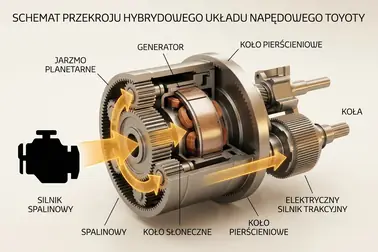

Szeroko rozpoznawalnym wariantem architektury szeregowo-równoległej jest zespół napędowy Toyota Hybrid System, stosowany na dużą skalę między innymi w modelu Prius. Toyota zastosowała tu słynną e-CVT, która tak naprawdę nie ma paska ani stożków jak klasyczne skrzynie bezstopniowe. Sercem e-CVT jest przekładnia planetarna łącząca silnik spalinowy, duży silnik elektryczny napędzający koła oraz mniejszy generator. Dzięki ciągłej regulacji prędkości maszyn elektrycznych, obroty silnika spalinowego nie muszą rosnąć w sposób liniowy do prędkości pojazdu na asfalcie.

Wady i zalety układu mieszanego

Dużą zaletą rozwiązań mieszanych jest elastyczność oraz wysoka sprawność dołączania poszczególnych źródeł energii. Samochód często korzysta w mieście z elektrycznego napędu obierającego siły prosto z akumulatora, natomiast w trasie włącza drogę mechaniczną charakterystyczną dla hybryd równoległych. Pewnym wyzwaniem pozostaje natomiast akustyka w kabinie. Systematyczne sterowanie silnikiem spalinowym tak, by działał w punkcie najwyższej efektywności, powoduje, że kierowca często słyszy stałe obroty, które nie zawsze rosną wprost proporcjonalnie do tempa przyspieszania pojazdu.

Który układ hybrydowy sprawdza się w mieście, a który na trasie?

Architektura szeregowa zazwyczaj najbardziej sprzyja oszczędnej jeździe miejskiej. Systemy równoległe mogą z kolei udowodnić swoją przewagę podczas dłuższych podróży na drogach ekspresowych i autostradach. Układ szeregowo-równoległy elastycznie wykorzystuje atuty obu powyższych technologii, zależnie od wybranego trybu działania. Trzeba jednocześnie zauważyć, że finalny wynik konkretnego auta warunkuje mnóstwo innych czynników. Bezpośrednie znaczenie ma aerodynamika nadwozia, zaprogramowana strategia sterowania przepływem mocy oraz masa całej konstrukcji. Ważne pozostają też takie aspekty, jak gwałtowność nabierania prędkości czy temperatura zewnętrzna oddziałująca na kondycję akumulatorów.

Jak dobrać architekturę do sposobu jazdy?

Kupując auto, nie kieruj się samą wlepką czy handlową nazwą producenta. Porównuj modele pod kątem poniższych obszarów eksploatacji i danych technicznych:

• Trasy miejskie i korki: Zwróć uwagę na modele w układzie szeregowym lub z układami mieszanymi, gwarantujące wysoką dynamikę ruszania bazującą na elektrycznym silniku trakcyjnym.
• Szybkie trasy pozamiejskie: Przetestuj samochody opierające się na układach równoległych. Warto uważnie czytać karty katalogowe pod kątem homologowanego zużycia paliwa podczas testów przy wyższych prędkościach.
• Moc układu a masa i weryfikacja drogowa: W każdym scenariuszu sumaryczna moc układu hybrydowego musi dobrze radzić sobie z masą pojazdu. Wybierz model na jazdę próbną we własnym środowisku, sprawdzając czas reakcji na przyspieszenie, moment dołączenia silnika spalinowego oraz zachowanie systemu na trasach o zróżnicowanej prędkości.

Architektura napędu a MHEV, HEV i PHEV

Kierowcy często oczekują, że sprzedawca w salonie poda im prostą odpowiedź w postaci akronimu. Jednak wbrew obiegowym opiniom, „miękka hybryda” (MHEV) nie stanowi osobnej architektury. Zwykle jest to prosty układ równoległy, w którym niewielki generator-rozrusznik odciąża główny silnik, bez możliwości samodzielnego napędzania kół przez maszynę elektryczną. Z kolei jak działa hybryda plug-in (PHEV)? Posiada powiększoną baterię z możliwością ładowania zewnętrznego, ale jej przekładnia może być układem równoległym lub modułem szeregowo-równoległym. Warto też pamiętać o klasycznej hybrydzie (HEV). Zamknięty obieg energii w takim aucie opiera się na uzupełnianiu prądu wyłącznie przez jednostkę spalinową i rekuperację, bez gniazda do ładowania.

Podsumowując, najszybsza zasada rozpoznawania typu hybrydy to proste spojrzenie na wał korbowy: brak mechanicznego wału łączącego silnik spalinowy z kołami to jednoznacznie układ szeregowy. Wspólna mechaniczna linia prowadząca od obu silników prosto na asfalt oznacza układ równoległy. Zdolność optymalnego podziału momentu między zasilanie generatora a toczenie kół to domena aut szeregowo-równoległych. Świadomy wybór odpowiedniej technologii bezpośrednio przekłada się na realne koszty eksploatacji i zużycie paliwa w codziennym użytkowaniu.
