Rodzaje konstrukcji opon — mapa technologii budowy

Konstrukcje opon klasyfikuje się według układu osnowy, sposobu przenoszenia obciążenia, sposobu utrzymania powietrza oraz przeznaczenia pojazdu. Podziały te nakładają się na siebie, dlatego typowa opona do Twojego auta osobowego może być jednocześnie radialna, pneumatyczna i bezdętkowa. Z kolei historyczna opona fartuchowa to specyficzny wariant mocowania na obręczy, a nie odpowiednik ciężkiej opony pełnej.

Próba określenia "rodzaju opony" jednym słowem często prowadzi do nieporozumień. Zamiast szukać pojedynczej kategorii, warto traktować budowę jako układ czterech współpracujących parametrów. Poniższa mapa pojęć pomaga uporządkować różnice technologiczne. Szczegółową budowę wewnętrznych warstw znajdziesz w nadrzędnym przewodniku po budowie opony, natomiast ten artykuł rozdziela poszczególne rozwiązania na niezależne osie.

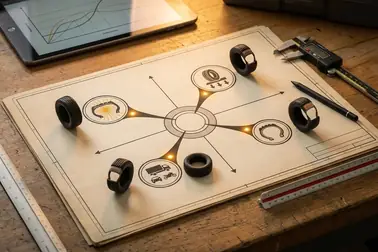

Jak dzielą się konstrukcje opon? Cztery osie klasyfikacji

Konstrukcje opon dzieli się na cztery niezależne kategorie: układ osnowy, sposób przenoszenia ciężaru, metodę uszczelnienia i przeznaczenie pojazdu. Oznacza to, że jedna opona fizycznie posiada jednocześnie cztery cechy z tych list. Przykładowo, słowo "radialna" opisuje wyłącznie szkielet wewnętrzny, "pneumatyczna" wskazuje na obecność sprężonego gazu, "bezdętkowa" określa sposób zatrzymania powietrza, a "osobowa" profil użytkowy.

Błędne traktowanie tych osi jako konkurencyjnych to najczęstszy problem przy doborze. Nie musisz wybierać między oponą radialną a bezdętkową, ponieważ te pojęcia opisują dwa zupełnie różne obszary budowy koła.

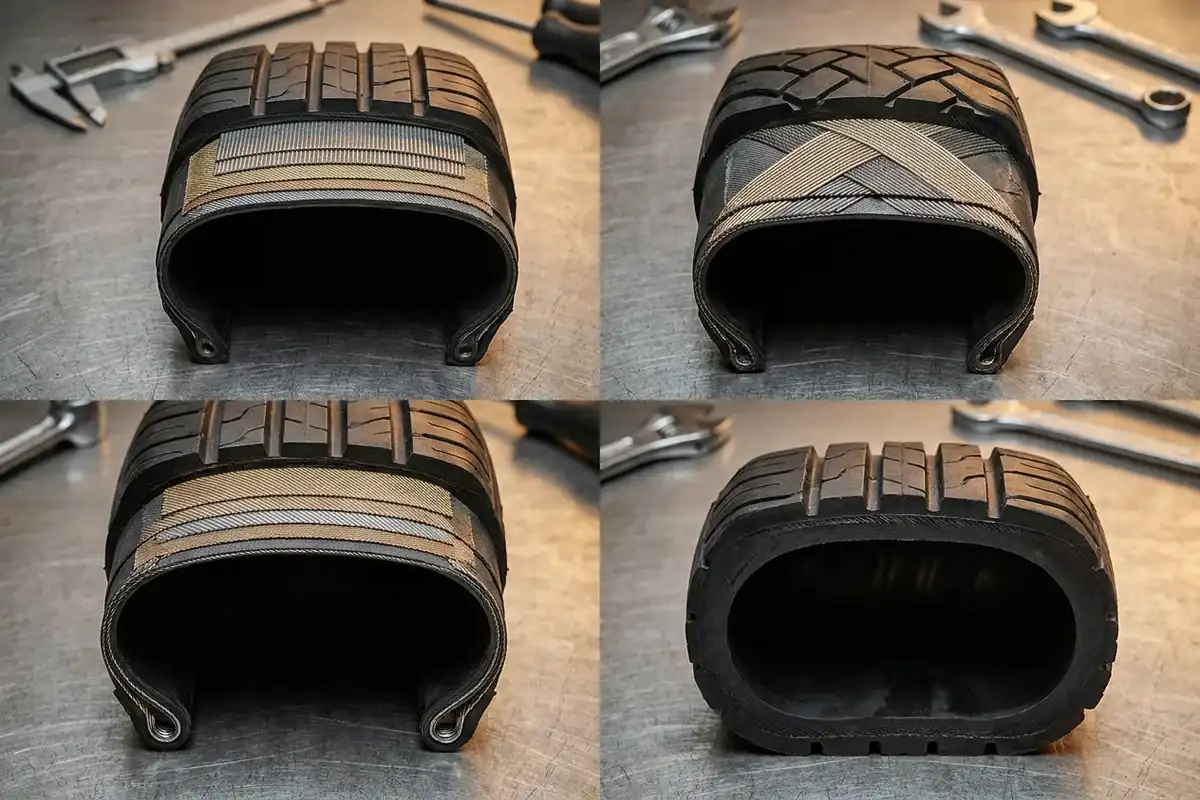

Układ osnowy: radialna, diagonalna i diagonalna opasana

Zgodnie z Regulaminem ONZ nr 30, osnowa radialna jest ułożona pod kątem 90° do osi bieżnika i wymaga stabilizacji przez dodatkowe opasanie obwodowe. W tradycyjnej osnowie diagonalnej warstwy kordu sięgają do stopek, a ich nici krzyżują się naprzemiennie pod kątami wyraźnie mniejszymi niż 90°. Rozwiązaniem pośrednim jest wariant diagonalny opasany, w którym krzyżowy szkielet otrzymuje dodatkową stabilizację pod powierzchnią czoła opony.

Nośność i sprężystość: pneumatyczna oraz pełna

Opona pneumatyczna wykorzystuje zamknięty pod ciśnieniem gaz, który współpracuje z odkształcającą się osnową. Opona pełna nie ma komory gazowej w ogóle, ponieważ całe obciążenie spoczywa na masywnym bloku materiału sprężystego (zwykle specjalnej mieszanki gumowej). Dzięki temu opona pełna nigdy nie traci ciśnienia po przebiciu, jednak znacząco zwiększa masę nieresorowaną pojazdu i gorzej tłumi drgania z drogi.

Szczelność: układ dętkowy i bezdętkowy

W układzie dętkowym to dętka (oddzielny, gumowy balon) stanowi właściwy zbiornik gazu. W systemie bezdętkowym szczelną komorę tworzą wspólnie warstwa wewnętrzna opony, odpowiednio wyprofilowane stopki, obręcz (felga) oraz wkręcany w nią zawór. Sposób uszczelnienia nie jest powiązany z układem osnowy. Opona radialna może występować zarówno w wersji dętkowej, jak i bezdętkowej.

Przeznaczenie i sposób mocowania

Budowa opony do auta osobowego, motocykla czy koparki to zupełnie inna kombinacja odporności na uszkodzenia, prędkości obrotowych i parametrów ugięcia. Osobną i często myloną kategorią jest opona fartuchowa (nazywana też zaczepową lub felcową). To nie jest piąty rodzaj pojazdu ani opona pełna. Jest to historyczny wariant opony pneumatycznej bez usztywnionego rantu, w którym elastyczne wargi są dociskane do rowków specjalnej obręczy przez ciśnienie wewnątrz dętki.

Opona radialna a diagonalna: co zmienia układ kordu?

W konstrukcji radialnej kord osnowy biegnie w przybliżeniu pod kątem 90° do osi bieżnika, natomiast w diagonalnej kolejne warstwy krzyżują się pod ostrymi kątami. Kierunek ułożenia nitek wewnątrz boku opony decyduje o tym, w jaki sposób koło pracuje pod obciążeniem i jak reaguje na szybką jazdę po asfalcie.

Konstrukcja radialna pozwala na rozdzielenie pracy elastycznych boków opony oraz stabilizowanego, sztywnego czoła, które ma kontakt z asfaltem. Opona diagonalna mocniej łączy odkształcenie boku z deformacją bieżnika, co przydaje się w specyficznych, ciężkich warunkach terenowych lub rolniczych. Współczesne auta osobowe jeżdżą niemal wyłącznie na oponach radialnych.

Radialna, diagonalna i diagonalna opasana w jednym porównaniu

Różnica między tymi trzema typami sprowadza się do sposobu opasania i warstw wzmacniających. Wariant diagonalny opasany zachowuje elastyczne, krzyżowe warstwy głównego szkieletu, ale pod samym bieżnikiem ma dodatkowe pasy ograniczające odkształcenia (podobnie jak w radialnej). Pamiętaj, że kierunku kordu nie wyczytasz z zewnętrznego wzoru bieżnika – rzeźba kostek na zewnątrz opony nie świadczy o tym, jak ułożone są nitki wewnątrz gumy. Potwierdzeniem jest zawsze wytłoczone na boku oznaczenie literowe (np. R).

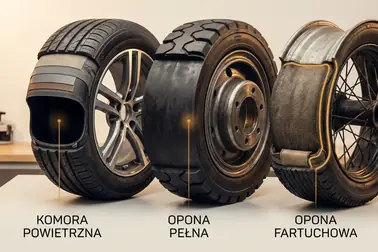

Opona pneumatyczna, pełna i fartuchowa: skąd bierze się nośność?

Opona pneumatyczna przenosi obciążenie dzięki sprężonemu gazowi podtrzymującemu osnowę, natomiast opona pełna zawdzięcza nośność wyłącznie masywnemu materiałowi bez komory powietrza. Dodatkowo istnieje opona fartuchowa. To historyczna opona pneumatyczna (dętkowa), która nie ma stalowych drutówek i utrzymuje się na specjalnej obręczy dzięki ciśnieniu.

Źródło sprężystości determinuje właściwości jezdne. Jeśli koło bazuje na gazie pod ciśnieniem, każda dziura i utrata powietrza znacząco zmienia zdolność do dźwigania auta. Z kolei ogumienie pozbawione komory powietrznej jest fizycznie odporne na przebicia, co docenia się w maszynach magazynowych.

Pneumatyczna i pełna: dwa różne źródła sprężystości

Gdy ciśnienie spada, opona pneumatyczna opiera ciężar auta na samych ścianach bocznych, co bez specjalnych wzmocnień (typu Run Flat) szybko prowadzi do ich zmiażdżenia. Opona pełna w ogóle nie posiada parametru ciśnienia roboczego. Pełne ogumienie stosuje się dziś między innymi w wózkach widłowych, podnośnikach czy wolnobieżnych maszynach rolniczych i przemysłowych. Brak przestojów wynikających z przebicia jest tam ważniejszy niż komfort kierowcy i niska masa nieresorowana.

Czym dokładnie jest opona fartuchowa?

Opona fartuchowa, nazywana też zaczepową lub felcową, ma miękkie, elastyczne wargi zamiast współczesnej, sztywnej stopki. Rozwiązanie to dominowało na początku XX wieku (m.in. w pierwszych motocyklach i autach). Nie ma ono nic wspólnego z oponami pełnymi. Wymaga ona pompowania, ponieważ to ciśnienie rozpiera wargi i blokuje je w profilowanych rowkach obręczy. Rozwiązanie to zostało wyparte w latach 20. XX wieku przez bezpieczniejsze konstrukcje z drutowanym rantem. Zgodność opony fartuchowej wymaga idealnego dopasowania kompletnego zestawu: opony, dętki i specyficznej obręczy. Przy spadku ciśnienia istnieje wysokie ryzyko zsunięcia się takiej opony z felgi.

Opona bezdętkowa a dętkowa: gdzie utrzymywane jest powietrze?

W układzie bezdętkowym za szczelność odpowiadają cztery współpracujące elementy: warstwa wewnętrzna opony, ranty stopek, powierzchnia obręczy i zawór. W układzie dętkowym całe ciśnienie utrzymuje tylko jeden osobny balon, czyli gumowa dętka, która musi idealnie pasować do rozmiaru opony i kształtu wnęki felgi.

Rezygnacja z dętki w nowoczesnych autach wyraźnie zmniejszyła ryzyko nagłej utraty ciśnienia po najechaniu na gwóźdź. W zależności od uszkodzenia, opona bezdętkowa po punktowym przebiciu często uwalnia powietrze stopniowo, natomiast uszkodzenie dętki może prowadzić do bardzo szybkiego spadku ciśnienia.

Co uszczelnia oba układy?

W przypadku koła bezdętkowego uszkodzenie samej stopki lub drobna korozja na ranci felgi może całkowicie rozszczelnić układ, nawet jeśli bieżnik nie jest w ogóle dziurawy. Zawór w tym układzie mocowany jest bezpośrednio w metalowej feldze. W kołach dętkowych zawór stanowi nieodłączną część dętki i jedynie przechodzi przez otwór w obręczy.

Jak potwierdzić zgodność opony, dętki i obręczy?

Symbole TL (Tubeless) i TT (Tube Type) na boku opony podpowiadają, do jakiego systemu przygotował ją producent. Dodanie dętki nie naprawia jednak niezgodności opony z felgą. Włożenie dętki do opony bezdętkowej, o ile nie dopuszcza tego producent, może powodować niebezpieczne tarcie obu gumowych warstw o siebie, co zwiększa ryzyko przegrzewania koła w trasie. Wątpliwości przy nietypowych felgach powinien rozstrzygać doświadczony wulkanizator przed napompowaniem sprzętu.

Jak konstrukcja opony zmienia się zależnie od rodzaju pojazdu?

Samochód osobowy, dostawczak, ciężarówka czy motocykl wymagają opon o zupełnie innych zdolnościach do znoszenia nośności, przeciążeń bocznych i odprowadzania ciepła. Wynika to z faktu, że maszyny te wyraźnie różnią się masą własną, rozkładem obciążeń na osie i kątami pracy zawieszenia.

Próba zastosowania opony osobowej w obciążonym busie kurierskim znacząco zwiększa ryzyko uszkodzenia konstrukcji podczas jazdy. Nawet jeśli średnica osadzenia, szerokość i profil wydają się identyczne, to wewnętrzna architektura koła nie jest gotowa na ugięcia, które generuje samochód towarowy.

Które wymagania różnią główne grupy pojazdów?

Opony motocyklowe muszą zapewnić trakcję przy głębokim pochyleniu w zakręcie, dlatego ich czoło jest zaokrąglone w sposób całkowicie niespotykany w autach. Opony ciężarowe dobiera się z kolei precyzyjnie do osi: sterującej, napędowej lub naczepowej. W maszynach roboczych często pojawiają się grubościenne konstrukcje diagonalne lub koła pełne, które w osobówkach wyginęły z powodu złego prowadzenia przy wyższych prędkościach.

Jak ustalić rodzinę konstrukcji bez zgadywania po wyglądzie?

Wiarygodna identyfikacja konstrukcji opony wymaga potwierdzenia czterech cech: układu osnowy, wykorzystania gazu, metody uszczelnienia oraz przeznaczenia pojazdu, korzystając z wielu źródeł informacji. Samo spoglądanie na wzór bieżnika lub szerokość rowków nie daje żadnej rzetelnej informacji o technologii budowy.

Przykładowy wynik identyfikacji („opona radialna, pneumatyczna, bezdętkowa, osobowa”) pokazuje cztery odrębne parametry, a nie zestawienie konkurencyjnych opcji z tej samej półki.

Cztery kroki i właściwe źródła danych

1. Krok 1: Układ osnowy sprawdzisz, łącząc oznaczenie literowe na boku opony z jej specyfikacją techniczną.
2. Krok 2: Sposób przenoszenia obciążenia (pneumatyczność) określisz, weryfikując dokumentację konstrukcji; obecność zaworu to tylko wstępna wskazówka.
3. Krok 3: Sposób uszczelnienia ocenisz, sprawdzając specyfikację zarówno opony, jak i dedykowanej obręczy.
4. Krok 4: Przeznaczenie i wymagane parametry nośności ustalisz na podstawie dokumentacji pojazdu.

Gdy brakuje źródła danych na którymkolwiek kroku, przerwij montaż i skonsultuj specyfikację z niezależnym warsztatem. Zgadywanie grozi uszkodzeniem koła.

Najczęstsze pomyłki przy klasyfikowaniu opon

Słowo "radialna" nie jest przeciwieństwem "bezdętkowej" (można mieć oponę radialną i dętkową jednocześnie). Określenie "pełna" przeczy "pneumatycznej", ale opona "fartuchowa" to tylko stary, pneumatyczny sposób zaczepu o felgę, a nie walec z litej gumy. Identyczna nazwa handlowa modelu lub wygląd klocków bieżnika również nie gwarantują zgodności z felgą w Twoim aucie.

Jak konstrukcja łączy się z anatomią i oznaczeniami opony?

Konstrukcja określa fizyczne reguły działania opony i układ sił, podczas gdy anatomia nazywa tylko jej konkretne części składowe, takie jak bieżnik, karkas czy opasanie. Pełną informację o budowie czerpiesz z kolei z długiego ciągu symboli wytłoczonego na boku gumy.

Elementy konstrukcji a rodzina technologiczna

Obecność konkretnego fragmentu z anatomii nie opisuje całości opony. Zbudowany z nitek karkas (osnowa i kord) tworzy główny szkielet koła, ale sam z siebie nie definiuje, czy ogumienie jest bezdętkowe. Z kolei drutowana stopka opony decyduje o zakotwiczeniu koła na współczesnej ranci felgi (w przeciwieństwie do miękkich warg fartuchowych), lecz nie rozstrzyga tego, w jakim kierunku pod bieżnikiem biegnie opasanie.

Oznaczenia i TPMS jako osobne obszary

Typowy zapis na oponie osobowej (np. 205/55 R16 91H) podpowiada literą R konstrukcję radialną, a symbolami 91 i H wskazuje jej nośność i dopuszczalną prędkość. Z kolei układy takie jak system TPMS w sposób pośredni lub bezpośredni monitorują spadek ciśnienia w oponie pneumatycznej. Elektronika ta ostrzeże Cię przed przebiciem koła bezdętkowego, ale nie ma nic wspólnego z samym fizycznym układem nitek ani profilem uszczelnienia obręczy.

Rozpoznawanie opon zaczyna się od odrzucenia popularnego mitu: opona nie należy do jednej „kategorii głównej”. Poprawny opis opony musi uwzględniać układ osnowy, system uszczelnienia, obecność lub brak powietrza oraz parametry dostosowane do wagi i charakterystyki Twojego pojazdu. Ominięcie którejkolwiek osi z tej matrycy często prowadzi do problemów przy montażu w warsztacie lub uszkodzeń w trakcie jazdy.

Zamiast szukać skrótów, odczytuj każdy parametr osobno z oznaczeń i dokumentacji Twojego wozu. Jeśli chcesz pogłębić wiedzę na temat tego, co kryje guma, przejdź do anatomii i zbadaj budowę poszczególnych warstw z nadrzędnym hubem tematycznym, albo wybierz interesujące Cię zagadnienie z ramkach w tym artykule.
