Jak sprawdzić alternator na stole?

Wymontowany alternator można wstępnie sprawdzić multimetrem, wykonując test diod prostowniczych, pomiar rezystancji wirnika oraz badając izolację uzwojeń względem obudowy. Należy jednak pamiętać, że pełna ocena napięcia, wydajności prądowej i działania regulatora wymaga zamontowania urządzenia na zabezpieczonym stanowisku obciążeniowym. Samo określenie „sprawdzenie na stole” dotyczy zatem dwóch różnych procedur: pomiarów statycznych za pomocą multimetru oraz prób dynamicznych.

Zanim zdecydujesz się na wymontowanie podzespołu, warto wykonać podstawowe pomiary napięcia w aucie. W ten sposób ustalisz ponad wszelką wątpliwość, czy problemem jest alternator czy akumulator. Jeśli diagnoza wskaże na usterkę generatora, możesz przystąpić do jego demontażu. Niniejszy poradnik skupia się na diagnostyce wymontowanego podzespołu; jeśli interesują Cię inne metody diagnostyki alternatora, warto zapoznać się z osobnym zestawieniem.

Jak przygotować alternator do sprawdzenia na stole?

Przygotowanie alternatora do sprawdzenia na stole należy rozpocząć jeszcze w pojeździe od odłączenia ujemnego zacisku akumulatora. Dopiero wtedy można bezpiecznie zdemontować przewód B+. Zwarcie tego przewodu do masy karoserii skutkuje przepływem bardzo dużego prądu, co prowadzi do stopienia kabla i stwarza realne ryzyko pożaru. Nigdy nie sprawdzaj alternatora metodą na iskrę ani poprzez odłączanie klemy przy pracującym silniku. Powstały skok napięcia stanowi poważne zagrożenie dla regulatora i sterowników elektronicznych w aucie.

Narzędzia do testu statycznego

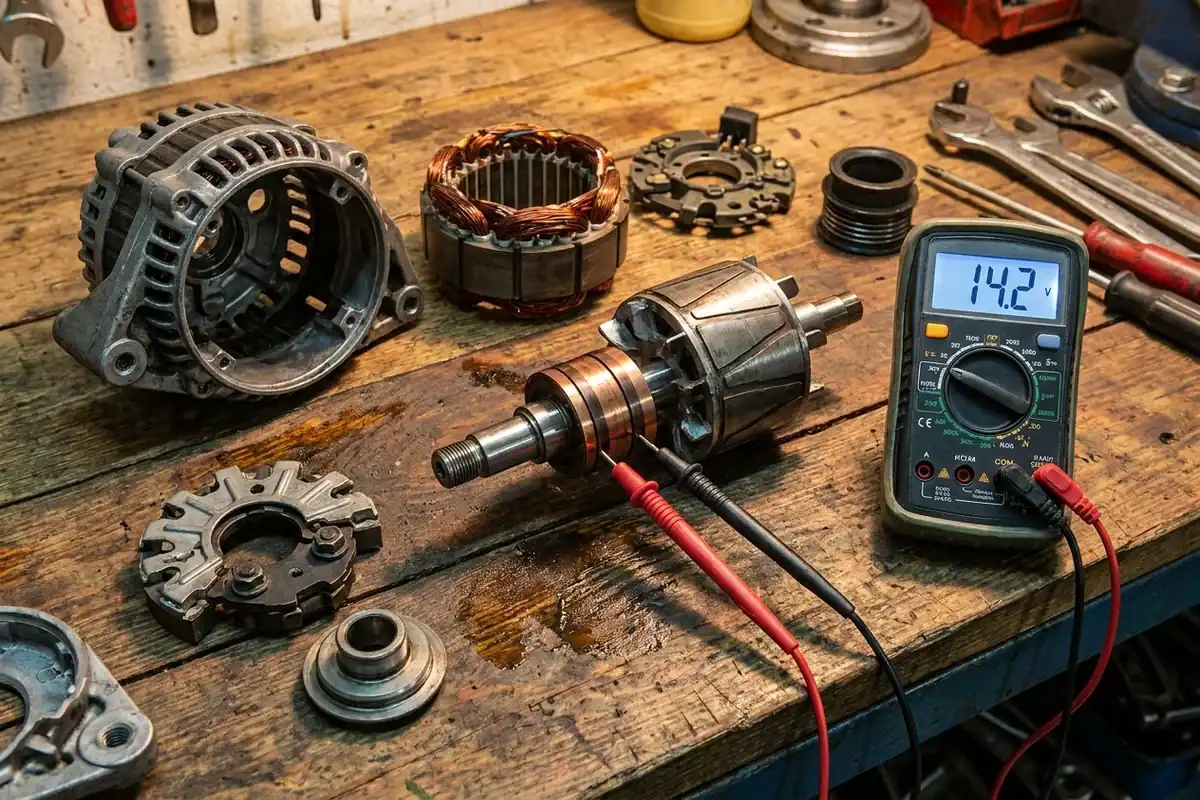

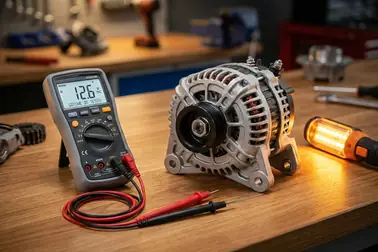

Do wykonania pomiarów wymontowanych elementów potrzebujesz multimetru cyfrowego. Kluczowe będą w nim dwie funkcje: tryb testu diody oraz pomiar małych rezystancji (w omach). Tryb diody pokaże spadek napięcia na złączu, z kolei zakres rezystancji pozwoli zbadać ciągłość uzwojeń oraz sprawdzić, czy nie ma zwarcia do masy. Zwykły multimetr wykryje wyraźne przebicie, jednak urządzenie to posiada ograniczenia w diagnozowaniu drobnych uszkodzeń izolacji. Prawidłowa kontrola bywa możliwa po użyciu miernika rezystancji izolacji, zgodnie z wytycznymi i procedurą producenta. Zanim zaczniesz mierzyć rezystancję uzwojeń, zawsze zewrzyj ze sobą sondy miernika i zanotuj wynik. Rezystancja samych przewodów pomiarowych bywa porównywalna z oporem uzwojenia, dlatego należy ją później odjąć od ostatecznego wyniku.

Zasady bezpieczeństwa przed uruchomieniem

Jeśli planujesz pełny test dynamiczny, potrzebujesz specjalistycznego stanowiska. Wymaga ono dedykowanego sztywnego mocowania, napędu z regulacją oraz stabilizowanego zasilania. Konieczny jest również odpowiednio dobrany przewód masowy podłączany do obudowy oraz zabezpieczenie prądowe na przewodzie B+. Ponadto stacja badawcza musi dysponować wyłącznikiem awaryjnym oraz pełnymi osłonami toru napędowego.

Co sprawdzić przed użyciem multimetru?

Przed użyciem multimetru dokładnie obejrzyj obudowę pod kątem pęknięć, śladów przegrzania uzwojeń oraz stopionych izolatorów na zacisku B+, a następnie sprawdź, czy koło pasowe obraca się płynnie. Szorstka praca łożysk, zacięcia lub wyraźny luz promieniowy wskazują na uszkodzenia czysto mechaniczne, których żaden sprzęt pomiarowy nie wykaże. Poważne ubytki i intensywny zapach spalenizny są sygnałem, że podzespół trzeba od razu rozebrać.

Zwróć uwagę na pierścienie ślizgowe wirnika (jeśli masz do nich wgląd po zdjęciu regulatora). Powinny one tworzyć dwa odizolowane, miedziane tory. Jeśli zauważysz w nich głębokie wyżłobienia, przepalenia lub silne zabrudzenie, szczotki węglowe nie będą miały stabilnego kontaktu, co uniemożliwi poprawne ładowanie. Jeśli alternator jest wyposażony w jednokierunkowe sprzęgło koła pasowego, sprawdź jego funkcjonowanie. Należy pamiętać, że dokładna procedura weryfikacji kierunku luzu zależy wyłącznie od specyficznej konstrukcji mechanizmu zastosowanego przez producenta.

Jak sprawdzić diody w alternatorze multimetrem?

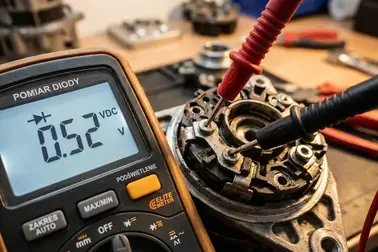

Diody w alternatorze sprawdzisz multimetrem ustawionym na tryb testu diody: sprawny element powinien wskazywać około 0,4–0,7 V w jednym kierunku, a po zamianie miejscami sond pomiarowych na ekranie powinien pojawić się symbol OL (brak przejścia). Odczyt na poziomie bliskim 0 V w obu kierunkach oznacza fizyczne zwarcie diody. Z kolei wynik OL w obydwu kierunkach świadczy o przerwie w obwodzie diody lub błędnym punkcie przyłożenia sond. Warto pamiętać, że uszkodzona w ten sposób (zwarta) dioda to częsta przyczyna zjawiska, jakim jest rozładowywanie akumulatora przez alternator w czasie postoju pojazdu.

Typowy mostek prostowniczy w samochodzie składa się z co najmniej dwóch grup diod: dodatnich (połączonych z zaciskiem B+) oraz ujemnych (połączonych z obudową, czyli masą). Często występują tam również mniejsze diody wzbudzenia. Połączenie mostka ze stojanem tworzy równoległe drogi przepływu prądu. Dlatego jeśli uzyskasz niejednoznaczny lub podejrzany odczyt na którejś z diod, weryfikacja wymaga wylutowania i odizolowania poszczególnych wyprowadzeń fazowych stojana.

Pomiar diod dodatnich i ujemnych krok po kroku

Aby test był miarodajny, ustaw multimetr na tryb testu diody. Układ zacisków pomiarowych ściśle zależy od konstrukcji konkretnego mostka. W grupie diod dodatnich jedną sondę przykłada się do głównego zacisku B+, a drugą do kolejnych wyprowadzeń fazowych stojana, następnie zamieniając je miejscami. Dla grupy ujemnej punktem wspólnym jest masa obudowy lub radiator, do których przykłada się jedną końcówkę miernika, a drugą ponownie do wyprowadzeń faz. Należy zbadać obydwa kierunki przepływu, utrzymując pewny styk pomiarowy.

Jak interpretować wskazania testu diody?

Para poprawnych odczytów to napięcie od 0,4 do 0,7 V w kierunku przewodzenia oraz wynik OL (brak przejścia) w układzie zaporowym. Taki wynik jest zgodny z podstawowym testem przewodzenia diody, ale nie potwierdza jej sprawności pod obciążeniem, przy wysokiej temperaturze ani pod napięciem wstecznym zbliżonym do roboczego. Wartość bliska 0 V w obydwu kierunkach potwierdza fizyczne zwarcie diody. Wynik OL w obu wariantach świadczy o przerwie w obwodzie lub błędnym podłączeniu końcówek. Pojedynczy pomiar odstający od pozostałych wymaga odlutowania faz stojana. Stojan połączony z mostkiem zamyka obwód i generuje równoległe drogi prądowe, co nierzadko fałszuje końcowy odczyt na multimetrze.

Jak sprawdzić wirnik alternatora?

Przy odłączonym alternatorze zmierz rezystancję między pierścieniami wirnika i porównaj wynik ze specyfikacją konkretnego uzwojenia oraz temperaturą pomiaru; zakres 2–6 omów nie jest wspólnym kryterium sprawności wszystkich alternatorów. Zanim jednak zinterpretujesz ten wynik, zewrzyj same sondy pomiarowe i odczytaj ich rezystancję (np. 0,3 oma). Tę wartość musisz odjąć od wyniku testu. Jeśli multimetr wskaże między pierścieniami 2,8 oma, rzeczywisty opór uzwojenia wirnika to 2,5 oma.

Odczyt OL między pierścieniami to jednoznaczny dowód na przerwę w uzwojeniu lub zerwanie połączenia drutu z pierścieniem. Z kolei wynik bliski 0 omów (po odjęciu oporu sond) sugeruje zwarcie zwojowe wirnika. Omomierz może wykryć przerwę lub niektóre zwarcia do masy, ale nie wyklucza zwarć międzyzwojowych ani uszkodzeń ujawniających się pod obciążeniem.

Pomiar uzwojenia między pierścieniami

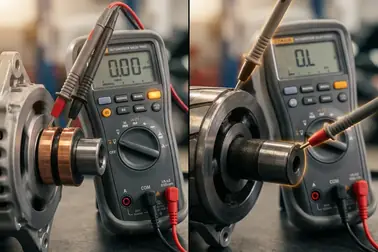

Aby rzetelnie wykonać pomiar, przyłóż sondy bezpośrednio do oczyszczonych pierścieni ślizgowych. Zwróć uwagę, by nie dotykać palcami metalowych końcówek sond – rezystancja ludzkiego ciała może zafałszować wynik, sugerując przepływ prądu w miejscu, gdzie w rzeczywistości występuje przerwa. Następnie powoli obróć wirnik. Jeśli wskazania na ekranie stają się niestabilne lub przerywają, oznacza to silnie zabrudzone pierścienie, słaby styk pomiarowy lub przełamujący się przewód u podstawy pierścienia.

Test przebicia uzwojenia do masy

Kolejnym etapem diagnostyki jest sprawdzenie samej izolacji wirnika. Wykonaj pomiar oporu między pojedynczym pierścieniem ślizgowym a centralnym stalowym wałem i metalowym rdzeniem podzespołu. Sprawny układ wymaga na multimetrze wskazania OL, świadczącego o braku zamkniętego obwodu. Rejestracja jakiegokolwiek przejścia dowodzi uszkodzenia warstwy izolacyjnej przewodu oraz fizycznego przebicia do masy. Podzespół w takim stanie podlega wymianie. Uzyskany wynik OL nie gwarantuje jednak całkowitego braku mikroprzebić, ponieważ pojawiają się one zazwyczaj pod wpływem wyższych temperatur i wyższego napięcia roboczego maszyny.

Jak sprawdzić stojan i regulator po wymontowaniu alternatora?

Ciągłość faz i izolacja stojana

Pomiar stojana zwykłym sprzętem jest powszechny, jednak multimetr może nie wykryć niewielkiego zwarcia międzyzwojowego z uwagi na znikome różnice oporu. Procedura ma tu charakter ściśle porównawczy. Zmierz opór obwodu dla wszystkich trzech par uzwojeń. Odchylenia mogą sugerować przerwę w uzwojeniu, co należy najpierw potwierdzić poprzez wykluczenie błędów docisku sondy pomiarowej oraz sprawdzając czystość styków. Drugi krok zakłada przyłożenie ujemnej sondy do stalowej ramy rdzenia stojana, a dodatniej po kolei do wyprowadzeń każdej z faz. Pojawienie się na mierniku dowolnej wartości innej niż OL jest potwierdzeniem przebicia izolacji na masę układu.

Dlaczego sam multimetr nie wystarcza do testu regulatora?

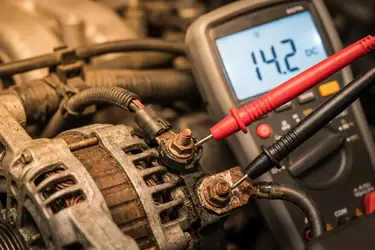

Z uwagi na złożoność modułu, regulatora napięcia nie ocenisz wiarygodnie za pomocą prostego omomierza. Specyfika diagnozy za pomocą niskiego napięcia baterii multimetru blokuje symulację poprawnych warunków działania. Rozruch modułu wiąże się z odpowiednim zasileniem fizycznych wejść, na przykład pinu D+ lub L. W nowoczesnych jednostkach wymagana jest łączność przez standard LIN lub BSS. Przypadkowe podanie napięcia zasilającego 12 V na niewłaściwy zacisk niesie za sobą ryzyko spalenia elektroniki, a z kolei brak ładowania podczas prób nie zawsze dowodzi uszkodzenia części układu sterującego. Brak właściwej komunikacji nie wyzwoli w takim wypadku ładowania generatora.

Jak wygląda dynamiczne sprawdzenie alternatora na stanowisku?

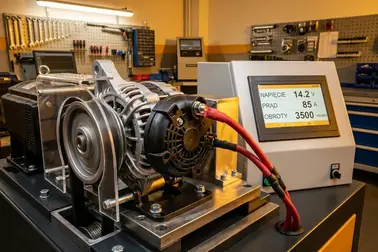

Dynamiczne sprawdzenie alternatora polega na zamontowaniu go na stole probierczym z silnikiem napędowym, podłączeniu sterowania zgodnego z danym modelem, a następnie mierzeniu generowanego napięcia oraz prądu przy stopniowo zwiększanym obciążeniu układu. To jedyny sposób, by potwierdzić pełną wydajność urządzenia. Prawidłowy odczyt z woltomierza bez załączenia odbiorników ma dość ograniczoną wartość diagnostyczną. Badanie to informuje mechanika o poprawnym działaniu wzbudzenia układu, lecz nie świadczy bezpośrednio o ogólnej wydajności prądowej zestawu. Ustalona moc znamionowa rzędu 14 V oraz na przykład 120 A dotyczy działania podzespołu przy odpowiednio wyższej prędkości obrotowej i zachowaniu poprawnej temperatury roboczej. Załączenie odbiorników o wysokim zapotrzebowaniu na energię na minimalnych obrotach wywoła widoczny spadek mierzonych parametrów napięcia również na w pełni sprawnym mechanizmie.

Dla tradycyjnego, wolnostojącego alternatora napięcie regulowane wynosi zazwyczaj w przedziale 13,5–14,8 V, w zależności od zadanego profilu temperaturowego przez producenta. Sytuacja wygląda inaczej w pojazdach z inteligentnym ładowaniem: tam regulator potrafi zrzucić napięcie w okolice 12,5 V podczas przyspieszania, lub podnieść je do 15 V przy hamowaniu silnikiem. Dlatego tester stanowiskowy musi narzucić odpowiednie wysterowanie.

Podłączenie i wzbudzenie kompletnego alternatora

Procedura montażu na stanowisku wymaga ostrożności. Obudowa alternatora musi zostać sztywno osadzona w dedykowanym mocowaniu warsztatowym stacji probierczej. Układ wymaga zastosowania osobnego przewodu masowego oraz montażu przewodu B+ wyposażonego w odpowiednie zabezpieczenie toru prądowego. Stacja musi posiadać wyłącznik awaryjny obwodu. Wzbudzenie realizowane jest w oparciu o schemat przeznaczony dla testowanego protokołu komunikacji. Zadana obrotowa prędkość osi wirnika powinna korelować z wartością testową i pokrywać się z wyznaczonym kierunkiem obrotu łożysk układu roboczego maszyny. Po weryfikacji osłon podzespołów można przystąpić do próby wydajności pod obciążeniem.

Napięcie, prąd i tętnienie pod obciążeniem

Na stanowisku notuje się kluczowe parametry na różnych progach oporu, aby zweryfikować zachowanie całej jednostki, a nie tylko wycinek jej pracy. Jeśli prąd wyjściowy jest zbyt niski przy dużym obciążeniu, problemem może być uszkodzona jedna z diod, przerwa w pojedynczej fazie stojana, czy chociażby usterka paska/sprzęgiełka. Zakłady regeneracyjne weryfikują tu również wykres tętnienia napięcia, ponieważ zbyt wysokie tętnienia zdradzają awarie fazowe.

Kiedy wynik testu oznacza naprawę lub dalszą diagnostykę?

Wynik testu statycznego kwalifikuje podzespół do naprawy lub wymiany zawsze wtedy, gdy pomiary wskażą na całkowite zwarcie diody, brak ciągłości wirnika, lub uszkodzenie izolacji i przebicie stojana do masy. Nieprawidłowy wynik wymaga ustalenia przyczyny, naprawy i testu końcowego, a przy niejednoznacznym pomiarze także weryfikacji metody badania. Należy jednak zdawać sobie sprawę, że statyczne testy dają głównie wynik negatywny. Prawidłowe wskazania oporu na zimnym, nierotującym urządzeniu w żaden sposób nie gwarantują, że alternator podoła zasilaniu auta na autostradzie. Dopiero próba dynamiczna pozwala zweryfikować jego stan ostatecznie.

Koszt naprawy jest opłacalny wtedy, gdy główna obudowa oraz większość kosztownych podzespołów (np. duży, zdrowy wirnik) pozostają sprawne, a dostępność drobnych części zamiennych nie stanowi problemu. Odbierając gotowy, wyremontowany podzespół od fachowca, powinieneś otrzymać rzetelny wydruk podsumowujący. Kompletny raport z maszyny testowej zawiera pełne dane stanowiskowe, w tym prąd i napięcie dla obciążenia przy określonej prędkości roboczej, temperaturę testu, pomiar tętnienia oraz wykazany sposób komunikacji zewnętrznej. Podczas poszukiwania podzespołów zamiennych kupujący powinni polegać głównie na unikalnym numerze OEM umieszczonym na stalowym korpusie obudowy. Poleganie przy zamówieniu części elektronicznych wyłącznie na informacjach o konkretnym roczniku oraz modelu często prowadzi do pomyłek sprzętowych i doboru niewłaściwego systemu sterującego ładowaniem dla danej wersji oprogramowania.

Objawy takie jak hałasy czy przygasające światła opisane chociażby w artykule o objawach uszkodzonego alternatora są wyłącznie przesłankami i kierunkowskazami dla mechanika. Dopiero potwierdzenie ich miarodajnym pomiarem tworzy diagnozę, na podstawie której można wydać pieniądze.

Checklista interpretacji wyniku

Pomiary pozwalają przyporządkować urządzenie do jednego z trzech stanów:

• Wynik prawidłowy: diody przewodzą prawidłowo w jednym układzie, izolacja zwraca wynik OL na wszystkich testowanych podzespołach. Wirnik osiąga rezystancję zgodną z parametrami, a symetria obwodów stojana jest należycie utrzymana. Prąd poprawnie stabilizuje na maszynie całe generowane napięcie w instalacji.
• Wynik niejednoznaczny: weryfikacja mostka pomiarowego z pozostawieniem zlutowanych zacisków, obawa wystąpienia poważnego zwarcia pomiędzy splotami stojana czy całkowity brak odpowiednich danych serwisowych od oryginalnego producenta. Niejednoznaczności wprowadzają też błędy przesyłu w cyfrowej szynie komunikacyjnej.
• Wynik negatywny: zwarcia testowanych diod z obu stron, zerwany opór uzwojenia w miedzianym wirniku i wykryte uszkodzenie, objawiające się bezpośrednim przebiciem uzwojenia prosto na stalowy rdzeń magnetyczny stojana. Próbę negatywną potęguje brak narastania na stole stanowiskowym wymaganej wartości natężenia prądu, na co wpływa chociażby usterka elektroniczna regulatora ładowania.
