Gdzie znajduje się alternator w samochodzie?

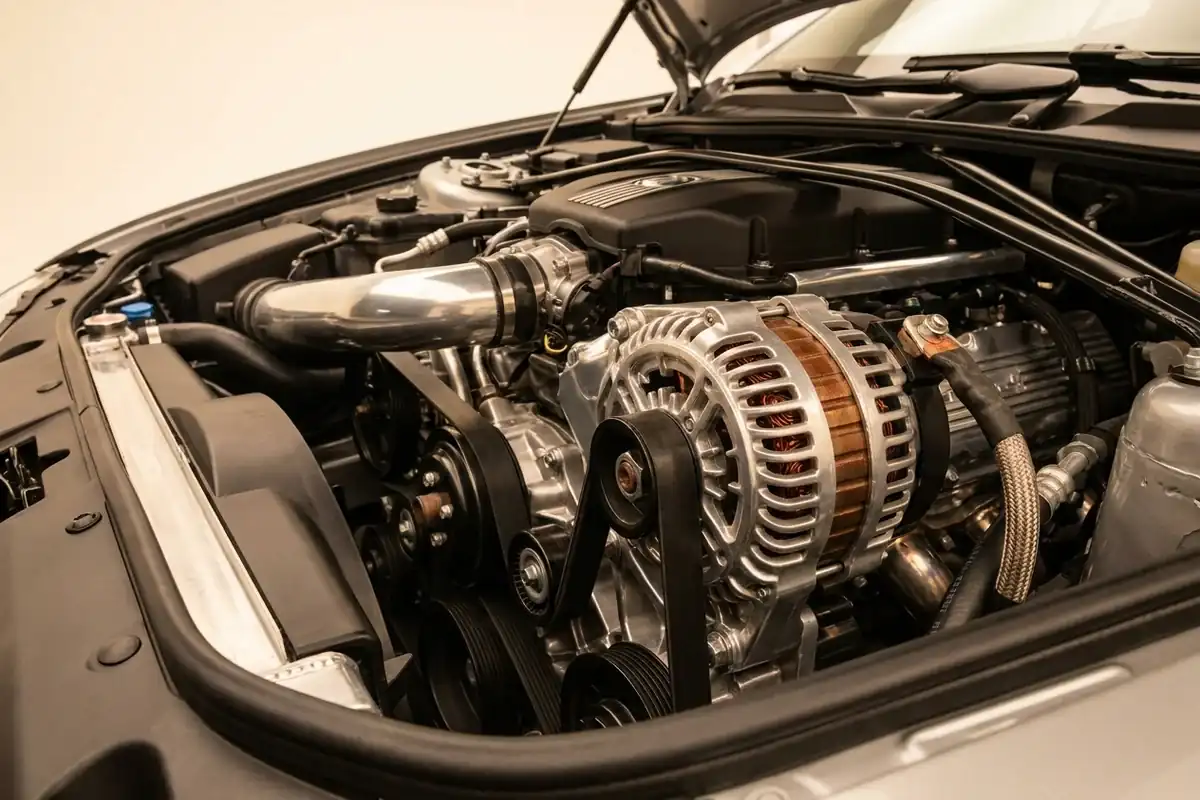

Alternator najczęściej znajduje się z boku lub z przodu silnika, bezpośrednio przy pasku osprzętu, który obraca jego koło pasowe. Można go łatwo rozpoznać po charakterystycznej, metalowej i wentylowanej obudowie oraz grubym przewodzie prądowym biegnącym do instalacji elektrycznej auta.

Dokładne ułożenie tego podzespołu zależy od konstrukcji komory silnika. Choć w starszych autach z reguły widoczny jest jak na dłoni tuż po otwarciu maski, w nowszych modelach bywa mocno zabudowany i schowany w dolnej części nadwozia. Z poniższego tekstu dowiesz się, jak podążyć za paskiem osprzętu, aby bezbłędnie zlokalizować urządzenie, i po jakich elementach zyskać pewność, że patrzysz właśnie na alternator.

Gdzie jest alternator w samochodzie?

Alternator w samochodzie jest zamontowany przy trasie paska osprzętu, ponieważ to pasek mechanicznie łączy go z wałem korbowym silnika. Z tego powodu powinieneś szukać go z tej samej strony jednostki napędowej, z której poprowadzony jest napęd urządzeń pomocniczych, a nie z tyłu silnika przy skrzyni biegów.

Ułożenie podzespołu zależy od tego, jak zamontowany jest sam silnik. Jeśli Twoje auto ma silnik zamontowany poprzecznie (większość aut przednionapędowych), alternator często znajduje się blisko prawego lub lewego boku komory. W układzie wzdłużnym szukaj go z samego przodu jednostki napędowej, blisko chłodnicy, lub na jej bokach.

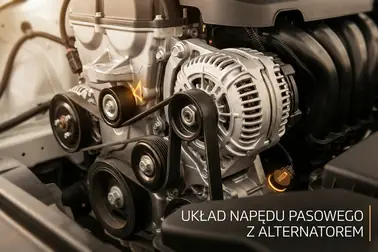

Najczęstsza lokalizacja przy pasku osprzętu

Pasek osprzętu to elastyczny pas napędowy, który wprawia w ruch osprzęt silnika. Koło pasowe alternatora zawsze znajduje się w jednej płaszczyźnie z głównym kołem wału korbowego oraz pozostałymi rolkami napędu. Sam alternator jest przykręcony bezpośrednio do bloku silnika lub do specjalnego, masywnego wspornika. Posiada niezależne, sztywne mocowanie oraz własne wiązki elektryczne, które są poprowadzone osobno i nie kolidują z trasą paska.

Jak położenie silnika zmienia miejsce poszukiwań?

W nowoczesnych, ciasnych komorach silnika osprzęt bywa upakowany bardzo gęsto. Zdarza się, że urządzenie jest zamontowane nisko, tuż nad sankami zawieszenia od strony nadkola, lub przeciwnie, blisko grodzi oddzielającej komorę od kabiny pasażerskiej. W takich przypadkach alternator często pozostaje niewidoczny podczas oglądania auta z góry. Często zasłania go plastikowa osłona silnika, grube węże dolotowe, kolektor ssący lub elementy układu chłodzenia.

Jak wygląda alternator i po czym go rozpoznać?

Alternator wygląda jak krępy, cylindryczny blok, który charakteryzuje się metalową obudową z licznymi otworami wentylacyjnymi, kołem pasowym na przedniej osi oraz przewodami elektrycznymi na tylnej ściance. Te zewnętrzne cechy pozwalają na jednoznaczną identyfikację podzespołu pod maską, bez konieczności jego demontażu czy głębokiej wiedzy mechanicznej.

Obudowa, koło pasowe i mocowanie

Korpus urządzenia jest niemal zawsze wykonany z jasnego aluminium, które dobrze odprowadza ciepło. Otwory i szczeliny wentylacyjne są niezbędne, by obniżyć temperaturę pracującego wnętrza. Z przodu urządzenia na stalowej osi osadzone jest koło pasowe, wyposażone w rowki odpowiadające profilowi paska osprzętu. Sposób mocowania zależy od konstrukcji; sprawdź wsporniki, tuleje i śruby według dokumentacji pojazdu, zamiast wykluczać elementy elastyczne. Aby dowiedzieć się więcej o korpusie i mocowaniach, sprawdź osobny tekst wyjaśniający, jak wygląda budowa alternatora samochodowego.

Przewód B+ i wtyczka sterująca

Najważniejszym elementem tylnej części obudowy jest zacisk oznaczony jako B+. Jest on połączony grubym przewodem miedzianym, który prowadzi bezpośrednio do instalacji pojazdu i akumulatora. Ze względów bezpieczeństwa zacisk ten zazwyczaj ukryty jest pod plastikową lub gumową nakładką izolacyjną, najczęściej w kolorze czarnym lub czerwonym. Obok znajduje się mniejsze złącze wielopinowe (wtyczka regulatora napięcia). Chociaż w obudowie widać szczeliny chłodzące, nie da się przez nie łatwo ocenić stanu takich elementów jak elementy wewnętrzne alternatora (szczotki czy mostek prostowniczy), ponieważ są one częściowo zabudowane na wałku i w głębi obudowy.

Jak znaleźć alternator krok po kroku?

Najpewniejsza metoda lokalizacji bez instrukcji serwisowej polega na odnalezieniu paska osprzętu i prześledzeniu trasy kolejnych kół pasowych aż trafisz na podzespół z wentylowaną obudową i okablowaniem. Pamiętaj, aby zawsze szukać potwierdzenia dla minimum dwóch cech z tabeli wyżej (np. koło pasowe plus gruby przewód B+), co da Ci wiarygodne potwierdzenie identyfikacji.

Lokalizacja od góry komory silnika

Rozpocznij oględziny wyłącznie przy wyłączonym, ostudzonym silniku. Zaciągnij hamulec ręczny i wyjmij kluczyk ze stacyjki.

1. Otwórz maskę i zlokalizuj pasek osprzętu (najczęściej wielorowkowy). Z reguły widać go z boku lub z przodu silnika.
2. Idź wzrokiem po śladzie paska i sprawdzaj po kolei wszystkie duże elementy, które on napędza.
3. Szukaj cylindrycznego, aluminiowego elementu z dziurami wentylacyjnymi, który tkwi w aluminiowym wsporniku.
4. Jeśli urządzenie jest zasłonięte, użyj latarki w telefonie komórkowym lub wsuń tam sam telefon i zrób zdjęcie z włączonym fleszem. Zobaczysz wtedy przyłącza prądowe z tyłu bez wkładania dłoni pod osłony.

Co zrobić, gdy alternatora nie widać?

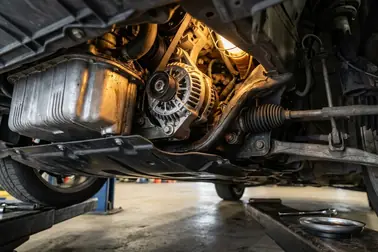

Gdy szukasz podzespołu w aucie klasy premium lub samochodzie o zwartej budowie karoserii, urządzenie nierzadko kryje się u dołu silnika. W takiej sytuacji będzie do niego łatwiejszy dostęp dopiero spod pojazdu lub po zdjęciu koła i plastikowego nadkola z jednej ze stron. Jeżeli podzespół znajduje się pod osłoną, do której potrzebny jest podnośnik i profesjonalny demontaż osłon dolnych, najrozsądniej jest poprosić o weryfikację w dowolnym lokalnym warsztacie wyposażonym w stanowisko najazdowe.

Z czym można pomylić alternator?

Alternator można najłatwiej pomylić ze sprężarką klimatyzacji, która ma podobną bryłę i napędzana jest tym samym paskiem. Kolejnym elementem wywołującym u laików konsternację jest rozrusznik, z uwagi na jego duże zapotrzebowanie prądowe i podobny gabaryt zewnętrzny.

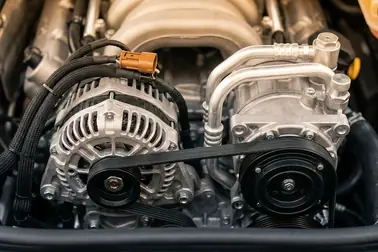

Alternator a sprężarka klimatyzacji

Oba urządzenia korzystają z napędu koła pasowego, dlatego ten jeden wyróżnik to za mało do udanej weryfikacji pod maską. Zasadnicza różnica dotyczy przyłączy. Kompresor klimatyzacji ma podłączone masywne, sztywne lub półsztywne przewody układu klimatyzacji, którymi krąży czynnik chłodniczy. Typowy alternator rozpoznasz po przewodzie B+ i złączu sterującym, jednak istnieją również konstrukcje chłodzone cieczą z dodatkowymi przyłączami.

Alternator a rozrusznik

Rozrusznik ma masywną, zamkniętą obudowę połączoną z mniejszym walcem (elektromagnesem). Jego główną cechą różnicującą jest to, że nie posiada na zewnątrz koła pasowego i nie ma z nim fizycznego kontaktu pasek osprzętu. Klasyczny rozrusznik zwykle znajduje się przy połączeniu silnika ze skrzynią biegów i obraca wał korbowy przez wieniec koła zamachowego lub tarczy napędowej przez czas potrzebny do rozruchu.

Jak bezpiecznie obejrzeć alternator?

Oględziny w rejonie układu napędowego wymagają, aby silnik był całkowicie wyłączony, a zapłon dezaktywowany. Nawet spowolnione obroty biegu jałowego stwarzają ryzyko, ponieważ obracający się pasek i ciężkie koła pasowe mogą pochwycić dłoń, zwisającą odzież, włosy czy używane narzędzie.

Kiedy planujesz dokładne czyszczenie złączy, przed dotykaniem zacisku B+ koniecznie zdejmij ujemną klemę ze słupka akumulatora. Alternator w aucie jest stale włączony w główny obwód elektryczny. Zewrzenie kluczem śruby prądowej do aluminiowej obudowy (masy) stwarza ryzyko wystąpienia łuku elektrycznego, uszkodzenia instalacji lub pożaru.

Czego nie robić podczas identyfikacji?

Nie pozwól, aby ciekawość zachęcała do domowych eksperymentów. Stare metody diagnostyczne znane z dawnych pojazdów bywają bardzo szkodliwe w nowoczesnych autach naszpikowanych elektroniką.

• Nie odłączaj klem akumulatora, gdy silnik pracuje. Gwałtowny skok napięcia bez bufora, jakim jest bateria, łatwo spali sterowniki komputera pokładowego.
• Nie sprawdzaj urządzenia „na iskrę” za pomocą śrubokręta. Grozi to pożarem instalacji.
• Gdy dostrzeżesz zerwany pasek osprzętu, bezpiecznie zatrzymaj pojazd. Zależnie od konstrukcji silnika, utrata tego napędu może sprawić, że przestanie działać nie tylko ładowanie, ale również pompa cieczy chłodzącej lub tradycyjna pompa wspomagania kierownicy.

Czy każdy samochód ma alternator w komorze silnika?

Nie w każdym aucie alternator można po prostu dojrzeć gołym okiem z góry, a jego umiejscowienie trzeba potwierdzać w instrukcji. W przypadku niektórych nietypowych pojazdów (aut terenowych z wysokimi silnikami lub luksusowych konstrukcji z silnikami V8) bywa on zawieszony głęboko w rynnach dolnych konstrukcji podwozia albo zasłonięty kolektorami. Co więcej, na rynku są samochody, w których alternatora w tradycyjnym ujęciu wcale nie znajdziemy.

Samochody całkowicie elektryczne, tak zwane BEV, są go w ogóle pozbawione, ponieważ funkcję ładowania małej baterii pokładowej przejęła tam przetwornica napięcia DC/DC. Podobnie wygląda kwestia aut hybrydowych. Część z nich korzysta ze zintegrowanej maszyny elektrycznej pełniącej funkcję silnika napędowego, prądnicy i rozrusznika, którą opisujemy szerzej przy okazji tekstu omawiającego rodzaje alternatorów samochodowych.

Podsumowując, identyfikacja klasycznego alternatora jest prosta: znajdź pasek osprzętu, rozejrzyj się za chłodzoną metalową obudową, a potem skontroluj obecność kółka oraz przewodu B+ ze złączem wtykowym. Kiedy podzespół jest mocno osłonięty, odpuść zdejmowanie elementów zabezpieczających i pozostaw to zadanie wykwalifikowanemu warsztatowi.
