Awaria ABS – co sprawdzić, gdy system nie działa?

Gdy ABS nie działa, diagnostykę rozpocznij od obserwacji kontrolek na desce rozdzielczej, weryfikacji napięcia akumulatora oraz stanu bezpieczników. Kolejnym krokiem jest odczytanie kodów błędów ze sterownika systemu za pomocą testera diagnostycznego i porównanie prędkości obrotowej wszystkich czterech kół podczas jazdy. W większości samochodów podstawowy układ hamulcowy będzie nadal funkcjonował, ale musisz pamiętać, że koła mogą zablokować się podczas ostrego hamowania. Usterka ABS często ogranicza też powiązane funkcje ASR i ESP, zgodnie z trybem awaryjnym pojazdu. Na okresowym badaniu technicznym niedziałająca kontrolka samodiagnostyki lub kontrolka wskazująca awarię ABS jest usterką poważną i skutkuje wynikiem negatywnym.

Komunikat o błędzie lub dziwne zachowanie pedału hamulca nie oznaczają automatycznie, że uszkodzeniu uległ czujnik. Bardzo podobne objawy daje przerwana instalacja elektryczna, zardzewiały pierścień kodujący czy zbyt słabe zasilanie modułu. Warto pamiętać, że system ABS w samochodzie dba o utrzymanie sterowności podczas awaryjnego zwalniania, dlatego żadnej awarii tego układu nie należy lekceważyć. Ten artykuł pokaże Ci, jak samodzielnie przeprowadzić bezpieczną kontrolę krok po kroku i kiedy niezbędna staje się wizyta w profesjonalnym warsztacie.

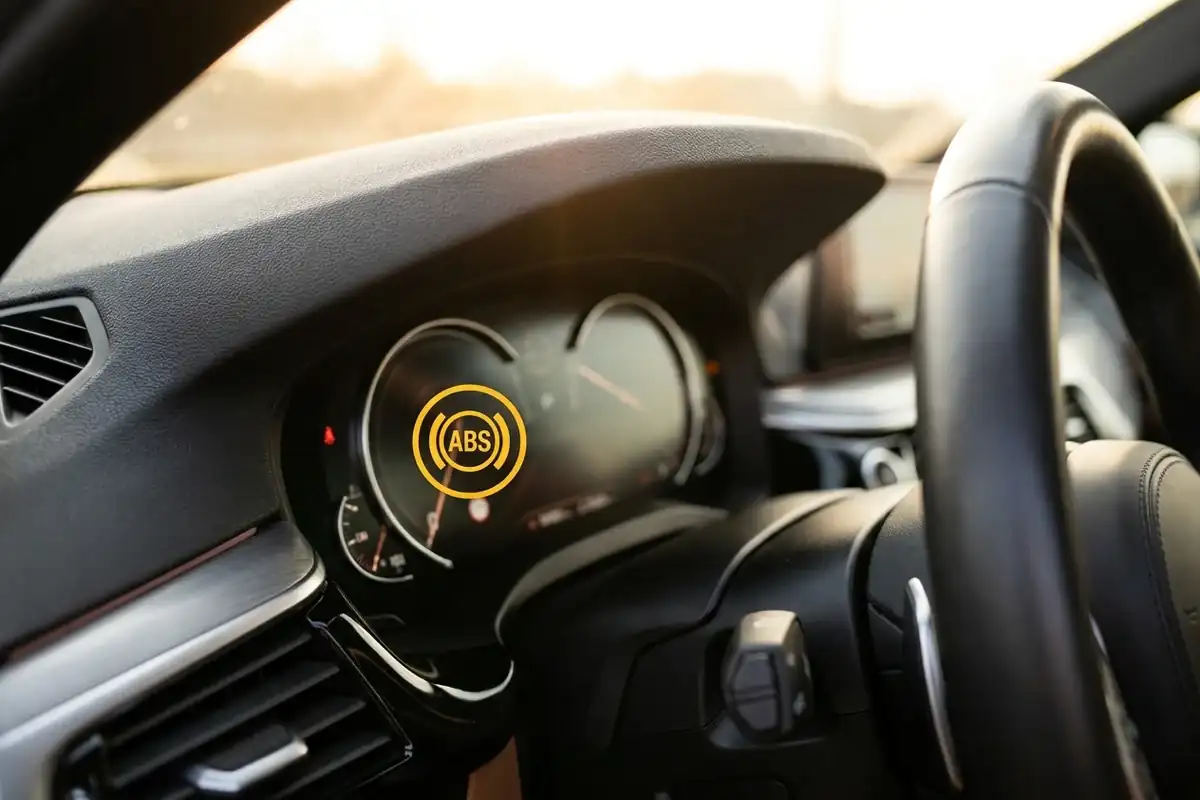

Jak rozpoznać, że ABS nie działa?

Identyfikację kontrolek i komunikatów deleguj do stron świeci kontrolka ABS oraz komunikaty błędów ABS; w tym artykule rozpocznij od odczytu kodów, warunków ich zapisania i danych bieżących. Brak poprawnego sygnału o prędkości koła niemal zawsze wyłącza kontrolę trakcji oraz układ stabilizacji toru jazdy (ESP), ponieważ systemy te czerpią dane z tych samych czujników.

Znaczenie żółtej i czerwonej kontrolki deleguj do strony świeci kontrolka ABS; tutaj pozostaw informację, że miękki pedał, wyciek lub utrata skuteczności wymagają bezpiecznego przerwania jazdy. Jeżeli interesuje Cię bardziej szczegółowo, jak działa układ ABS i w jaki sposób moduł sterujący w ułamkach sekund analizuje rotację opon, przeczytaj nasz dedykowany przewodnik.

Objawy stałe i usterki pojawiające się okresowo

Zapalenie kontrolki po włączeniu zapłonu jest zwykle częścią autotestu; podejrzenie usterki powstaje, gdy kontrolka nie gaśnie w sposób opisany w instrukcji pojazdu. Z kolei błąd zgłaszany przez komputer dopiero po przejechaniu kilkunastu metrów ujawnia się, gdy sterownik zaczyna weryfikować sygnały płynące z kół i zauważa nieprawidłowości. Taki objaw kieruje diagnostykę w stronę czujnika prędkości, przewodu sygnałowego, pierścienia kodującego lub nadmiernego luzu na łożysku koła. Zdarza się też, że funkcja przeciwblokująca niepotrzebnie włącza się tuż przed całkowitym zatrzymaniem auta. To skutek chwilowego zniekształcenia sygnału, przez co komputer mylnie zakłada, że jedno z kół wpadło w poślizg.

Objaw nie wskazuje jeszcze uszkodzonej części

Nawet konkretny kod błędu opisujący obwód danego koła nie przesądza, że popsuł się czujnik prędkości koła. Podobny objaw lub kod dotyczący tego samego koła może wynikać z czujnika, wiązki, złącza, pierścienia albo łożyska, lecz szczegółowe kody często rozróżniają typ usterki obwodu lub wiarygodności sygnału. Dopiero wnikliwe porównanie odczytów ze wszystkich kół podczas jazdy testowej pozwala mechanikowi ocenić, z jakim problemem ma do czynienia i wykluczyć usterkę zasilania całego modułu hydraulicznego.

ABS nie działa, a kontrolka nie świeci: co to oznacza?

Niedziałający system przy braku kontrolki świadczy zazwyczaj o usterce zestawu wskaźników, spalonej diodzie lub całkowitym przerwaniu zasilania modułu układu hamulcowego. W sprawnym aucie prawidłowa kontrolka pojawia się na desce podczas autotestu po włączeniu zapłonu, a następnie automatycznie gaśnie po kilku sekundach. Brak tej procedury stanowi sygnał ostrzegawczy.

Niewidoczna lampka w żaden sposób nie potwierdza sprawności funkcji przeciwblokującej. Czasami wynika to z celowej ingerencji w zestaw wskaźników, która ma na celu ukrycie drogiej naprawy modulatora przed sprawdzeniem przez złącze OBD. Jedynym pewnym sposobem na sprawdzenie faktycznego stanu systemu jest podłączenie samochodu do komputera diagnostycznego i bezpośrednie połączenie z odpowiednim sterownikiem. Więcej wskazówek na temat standardowego zachowania lampek znajdziesz w naszym poradniku opisującym, co robić, gdy świeci kontrolka ABS w sposób ciągły.

Jak odróżnić uszkodzenie lampki od braku zasilania sterownika?

Udany odczyt kodów ze sterownika hamulców za pomocą komputera diagnostycznego, przy jednoczesnym braku żółtego symbolu podczas startu auta, nakazuje przyjrzeć się samym zegarom. Problem leży wtedy w liczniku, braku poprawnego kodowania lub usterce komunikacji między modułami auta. Z drugiej strony, całkowity brak komunikacji ze sterownikiem hamulców wraz z brakiem autotestu kontrolki uzasadnia weryfikację bezpieczników, napięcia zasilania, magistrali komunikacyjnej i punktów masowych w komorze silnika.

Co sprawdzić najpierw przy awarii ABS?

Wstępna diagnoza powinna obejmować sprawdzenie napięcia akumulatora, weryfikację bezpieczników odpowiedzialnych za układ hamulcowy, kontrolę poziomu płynu w zbiorniczku wyrównawczym oraz fizyczne oględziny przewodów i złączy zlokalizowanych przy kołach. Są to proste i bezpieczne czynności, od których każdy diagnosta zaczyna szukanie przyczyny problemu ze sterowaniem hamulcami. Pamiętaj jednak o wyraźnej granicy prac samodzielnych. Podnoszenie pojazdu, demontaż kół, pomiary wymagające rozpinania instalacji oraz jakakolwiek ingerencja w układ hydrauliczny to zadania, które powinieneś zlecić odpowiednio wyposażonemu warsztatowi.

Napięcie spoczynkowe jest tylko orientacyjną wskazówką zależną m.in. od chemii akumulatora, temperatury, stanu naładowania i czasu od zakończenia ładowania. Stan baterii i alternatora należy potwierdzić właściwym testem obciążeniowym oraz pomiarem układu ładowania według danych producenta. Upewnij się, że rozmiary opon i ciśnienia są zgodne z homologacją oraz zaleceniami producenta pojazdu. Niezatwierdzona różnica obwodów toczenia może zaburzać porównanie prędkości kół, natomiast fabrycznie przewidziane zestawy mieszane są uwzględnione w konstrukcji pojazdu.

Kontrole możliwe bez demontażu

Istnieje seria podstawowych czynności, które nie wymagają wchodzenia pod auto czy demontażu układu hydraulicznego:

1. Wykonaj test kontrolek i sprawdź autotest systemu po przekręceniu stacyjki.
2. Zmierz multimetrem wartość napięcia spoczynkowego na zaciskach akumulatora.
3. Sprawdź w instrukcji obsługi pojazdu rozmieszczenie bezpieczników od pompy oraz sterownika i upewnij się, że nie są przepalone.
4. Skręć maksymalnie kierownicę w lewo, a potem w prawo, dokonując oględzin przewodów w okolicach zwrotnic kół.

Wszelkie ślady przetarcia, zielony nalot na pinach złącza, luźna wtyczka czy kabel naciągnięty na siłę po ostatniej naprawie zawieszenia, to konkretne powody, by sprawdzić wiązkę czujnika miernikiem.

Czego nie wymieniać bez potwierdzenia diagnozy?

Zlecanie wymiany czujnika tylko dlatego, że tester wyrzucił jego błąd, to działanie obarczone dużym ryzykiem straty pieniędzy. Zepsuty przewód, problem w samej wtyczce lub zniszczony enkoder magnetyczny zamocowany w łożysku wygenerują dokładnie taki sam komunikat błędu. Warto pamiętać, że sprawdzanie czujnika ABS wymaga uprzedniej identyfikacji jego typu. Zastosowanie niewłaściwej metody, na przykład próba pomiaru rezystancji w przypadku niektórych czujników aktywnych, daje niemiarodajny wynik i może prowadzić do pomyłek diagnostycznych. Pomiary należy zawsze opierać na specyfikacji i wytycznych dostarczonych przez producenta pojazdu.

Jak przeprowadzić diagnostykę komputerową ABS?

Prawidłowa diagnostyka opiera się na pełnym skanowaniu wszystkich sterowników w aucie dedykowanym testerem, zapisaniu pojawiających się kodów i ich warunków wystąpienia, a następnie weryfikacji sygnałów bieżących prędkości z każdego koła podczas powolnej jazdy. Niestety, tani i uniwersalny czytnik łączący się wyłącznie ze sterownikiem silnika przez protokół OBD2 często nie potrafi obsłużyć modułu odpowiedzialnego za bezpieczeństwo hamowania.

Przykładowy zapis typu „C0035: obwód czujnika prędkości lewego przedniego koła” z testera generycznego lub „00283: czujnik prędkości lewego przedniego koła G47” dla aut z grupy VAG musi zostać zinterpretowany zgodnie z dokumentacją serwisową danego pojazdu. Podczas jazdy na wprost odczyty ze wszystkich czterech piast powinny wzrastać proporcjonalnie i utrzymywać stałą wartość. Jeżeli jedno koło pokazuje wartość zerową, jego wykres zauważalnie skacze lub opóźnia się względem pozostałych, wiesz już dokładnie, gdzie szukać problemu fizycznego.

Kody błędów, status i warunki wystąpienia

Błąd w module opisany statusem „sporadyczny” lub „intermittent” mówi nam jasno, że przyczyna awarii nie musi być widoczna, gdy samochód stoi w garażu. W takim wypadku przydatna jest analiza ramki zamrożonej. W zależności od generacji sterownika i modelu pojazdu może ona wskazać parametry takie jak prędkość, siła wciśnięcia hamulca czy napięcie akumulatora w ułamku sekundy, w którym system wykrył błąd. Wszelkie błędy związane z zasilaniem lub komunikacją należy zawsze weryfikować i rozwiązywać w pierwszej kolejności, ponieważ niska wartość napięcia prowokuje fałszywe komunikaty o rzekomych awariach poszczególnych czujników.

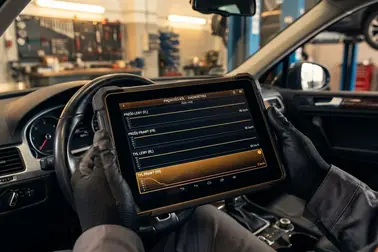

Dane bieżące z czterech kół

Analiza graficznego wykresu, na którym naniesione są prędkości z lewej i prawej strony oraz obu osi, to niezwykle cenne narzędzie diagnozy. Pokazuje ona chwilowe braki ciągłości sygnału powstające przy kręceniu kierownicą, których nie da się zauważyć multimetrem na postoju. Brak poprawnego odczytu obrotów jednego koła wymusza metodyczne sprawdzenie całego toru: od czujnika, poprzez złącza, okablowanie nadkola, prawidłową szczelinę montażową, stan zębatki lub pierścienia magnetycznego, aż po ocenę mechanicznego luzu piasty.

Kompletna checklista diagnostyczna

1. Pełny skan wszystkich dostępnych modułów pojazdu w celu weryfikacji spójności układów.
2. Zapisanie odczytanych kodów błędów, ich statusów oraz warunków wystąpienia (ramki zamrożonej).
3. Analiza danych bieżących prędkości ze wszystkich czterech kół w trakcie wolnej jazdy.
4. Kontrola toru sygnałowego, złączy elektrycznych i weryfikacja mechaniczna podejrzanych komponentów.
5. Wykonanie właściwej naprawy uszkodzonego obwodu lub wymiana wadliwego podzespołu.
6. Skasowanie pamięci usterek, jeśli wymaga tego procedura producenta, albo weryfikacja samoczynnego wygaśnięcia błędu po autotescie.
7. Przeprowadzenie jazdy próbnej lub procedury uruchomieniowej dokładnie według dokumentacji danego pojazdu.
8. Skan końcowy sprawdzający poprawność naprawy i weryfikujący brak powrotu usuniętych kodów.

Najczęstsze przyczyny usterki ABS

Do głównych przyczyn niedziałającego systemu zalicza się awarię czujnika obrotów, przerwany lub zgnieciony przewód biegnący do koła, korozję niszczącą wtyczkę sygnałową, zniszczenie pierścienia kodującego oraz mechaniczne luzy łożyska. Źródłem usterki bywa także słabe zasilanie akumulatora czy awaria elektroniczna centralnego sterownika hydraulicznego.

Choć kod usterki wskazujący konkretne koło znacznie upraszcza sprawę, w żaden sposób nie mówi nam, na którym etapie zniknął impuls elektryczny. Należy pamiętać, że kilka zupełnie niespójnych błędów dotyczących wielu czujników jednocześnie może świadczyć o problemach w głównej wiązce zasilającej, braku stabilnej masy lub o zakłóceniach komunikacji CAN. Spadek napięcia przy włączaniu pompy to również problem zlokalizowany w instalacji auta, a nie w okolicach kół.

Czujnik, przewód, pierścień czy łożysko?

Usterka przewodu i czujnika może wskazywać ten sam kanał koła, ale kod oraz jego podtyp mogą rozróżniać przerwę, zwarcie i niewiarygodny sygnał. Z tego powodu diagnozę zawsze domykają oględziny na podnośniku i pomiary elektryczne. Niestety, w wielu przypadkach całkowicie sprawne komponenty elektryczne padają ofiarą korozji. Rdzewiejąca powierzchnia pod czujnikiem potrafi wypchnąć go w górę, zmieniając szczelinę powietrzną na tyle, by obroty przestały być poprawnie odczytywane.

Kiedy podejrzewać pompę, modulator lub sterownik?

Jeśli urządzenie diagnostyczne raportuje o wewnętrznym uszkodzeniu sprzętowym w module albo generuje nieznikający błąd silnika pompy tłoczącej (przy jednoczesnym fizycznym potwierdzeniu poprawnego zasilania na jej głównej kostce), przyczyna leży w pompie i modulatorze ABS. Należy mieć na uwadze, że bezpieczna naprawa tego konkretnego podzespołu wymaga rygorystycznych procedur przewidzianych przez producenta. Modulatora i jego zaworów rozdzielających nie poddaje się wymianie ot tak, na podstawie samej obecności błędu. Działanie to musi poprzedzać wykluczenie awarii okablowania. Dodatkowo każda ingerencja w część hydrauliczną wymaga poprawnego odpowietrzenia układu z użyciem oprogramowania diagnostycznego, dokładnie według zaleceń producenta.

ABS w Audi A3 i wymiana czujnika w Maździe 6: dwa przypadki diagnostyczne

Odpowiedni dobór procedury diagnostycznej zależy od konkretnego auta. Poniższe opisy są hipotetycznymi scenariuszami diagnostycznymi, a nie udokumentowanymi naprawami konkretnych pojazdów; właściwą procedurę trzeba dobrać do wersji auta i instrukcji producenta.

Każda generacja pojazdów posiada inny moduł sterowania i różne kodowanie bloków. W diagnozowaniu samochodów wchodzących w skład grupy VAG (np. Volkswagena, Skody, Seata czy omawianego Audi) moduł układu hamulcowego figuruje z reguły pod adresem 03. Dopiero zalogowanie się pod ten konkretny sterownik gwarantuje poprawny wgląd w bloki wartości mierzonych prędkości i odczyty z włączników na pedale. Z kolei przy doborze czujnika do aut azjatyckich, wizualnie podobne komponenty nierzadko różnią się kierunkiem przewodów, opornikami zintegrowanymi z wtyczką i zasadą funkcjonowania.

ABS Audi A3: brak sygnału z przedniego koła

Objaw i odczyt: Po uruchomieniu silnika na desce ukazał się żółty symbol awarii. Diagnostyka pod adresem 03 (sterownik hamulców) wskazała błąd statyczny obwodu prawego przedniego koła.

Wykonana kontrola: Po prawidłowym odłączeniu wtyczek przeprowadzono weryfikację ciągłości instalacji elektrycznej zgodnie ze schematem producenta, upewniając się, by nie sondować samego sterownika. Sprawdzono również stan zintegrowanej z łożyskiem bieżni magnetycznej.

Ustalona przyczyna i potwierdzenie: Pomiary wykluczyły awarię czujnika, ujawniając uszkodzoną wiązkę w nadkolu. Po naprawie kabli skasowano błędy, a autoadaptacyjna jazda testowa potwierdziła poprawną pracę systemu i brak nawrotu usterek.

Wymiana czujnika ABS Mazda 6: sporadyczne działanie układu

Objaw i odczyt: Lampka zapalała się losowo po pokonaniu kilkunastu metrów. Odczyt danych bieżących ujawnił chwilowe zaniki sygnału prędkości z tylnego lewego koła w trakcie powolnej jazdy.

Wykonana kontrola: Mechanik po zdjęciu koła i sprawdzeniu złącza w nadkolu obejrzał stan pierścienia kodującego (enkodera) na przegubie oraz skontrolował piastę pod kątem nadmiernego luzu łożyska.

Ustalona przyczyna i potwierdzenie: Potwierdzono mechaniczne uszkodzenie głowicy czujnika przez warstwę pęczniejącej rdzy. Po montażu nowej części usterkę ostatecznie usunięto poprzez wykasowanie błędów ze sterownika, porównanie czterech prędkości w ruchu i ponowny skan weryfikujący.

Czy można jechać z niedziałającym ABS?

Jeżeli na desce świeci się wyłącznie żółta kontrolka uszkodzonego ABS, hamulce zasadnicze zwykle pozostają czynne, o ile pedał, poziom płynu i skuteczność hamowania nie wykazują innych nieprawidłowości. Dojazd do warsztatu w ramach ostrożnego ruchu jest w takiej sytuacji dopuszczalny. Bez aktywnego ABS zbyt duża siła hamowania może zablokować koła i wtedy możliwość kierowania zostanie silnie ograniczona albo utracona.

Jadąc autem ze zgłoszoną awarią, powinieneś zwiększyć odstęp od pojazdu z przodu, zmniejszyć średnią prędkość i przewidywać zachowania innych kierowców. Jazda bez systemu przeciwblokującego po zlodowaconej nawierzchni, piasku lub bardzo mokrym asfalcie niesie za sobą ryzyko utraty panowania nad pojazdem podczas awaryjnego zwalniania. Zrozumienie różnicy w odległości wytracania prędkości i wiedza o tym, na czym polega poprawne hamowanie z systemem ABS są w takiej sytuacji bezcenne.

Kiedy przerwać jazdę natychmiast?

Usterka sklasyfikowana przez pojazd jako błąd układu ABS, zestawiona z włączającą się równocześnie czerwoną kontrolką hamulców (często z symbolem wykrzyknika) oznacza wyższy poziom zagrożenia. Czerwona kontrolka to sygnał, że sprawdzenia wymaga sam układ hamulcowy, a nie tylko elektronika ABS. Widząc taki symbol, wyczuwając pedał uciekający w podłogę lub słysząc dźwięk szorującego metalu, zatrzymaj auto w bezpiecznym miejscu. Sama kontrolka nie rozstrzyga o konkretnej przyczynie, ale w połączeniu z opisanymi objawami wymaga wezwania pomocy drogowej i szczegółowej inspekcji warsztatowej.

Jak potwierdzić, że usterka została usunięta?

Samo skasowanie kodu w testerze w ogóle nie świadczy o wykonanej naprawie układu. Naprawę potwierdza brak powracających usterek oraz poprawne dane bieżące po autotescie lub jeździe próbnej przewidzianej przez producenta. Wymagane prędkości i manewry nie są wspólne dla wszystkich samochodów. Na koniec mechanik powinien ponownie przeskanować pozostałe moduły zintegrowane w aucie (np. napęd 4x4), które również zapisały u siebie ślady pierwotnego błędu sterownika hamulców.

Diagnostyka układu ABS zawsze biegnie w tym samym kierunku. Zaczyna się od kontrolek na desce, przechodzi przez bezpieczniki, odczyt z gniazda diagnostycznego i interpretację pomiarów, a kończy się na znalezieniu uszkodzonego przewodu lub nieszczelnego połączenia. Poleganie wyłącznie na kodach błędów kończy się kosztownymi wymianami części bez pewności, że usterka zniknie.
