Jak podłączyć dodatkowe halogeny w samochodzie?

Dodatkowe halogeny podłącza się przez osobny bezpiecznik i przekaźnik. Obwód mocy zasila lampy z akumulatora, a obwód sterujący uruchamia cewkę przekaźnika zgodnie z wymaganym trybem działania. Zanim rozpoczniesz prace, musisz potwierdzić homologację lamp, dopuszczalną liczbę i rozmieszczenie, a przekrój przewodów oraz bezpiecznik dobrać do rzeczywistego poboru prądu.

Słowo potoczne "halogen" opisuje rodzaj źródła światła, jednak legalność montażu zależy od funkcji całej lampy. Nasz przewodnik po światłach przeciwmgielnych szczegółowo definiuje rolę tego oświetlenia, ale w przypadku dokładanych lamp w grę wchodzi ingerencja w instalację elektryczną. Artykuł dotyczy pary przednich świateł w klasycznej instalacji 12 V. Przed montażem sprawdź instrukcję pojazdu, ponieważ systemy sterujące magistralą CAN/LIN i nowoczesne moduły nadwozia (BCM) mogą wymagać dedykowanej wiązki lub wizyty u autoelektryka.

Czy dodatkowe halogeny można legalnie zamontować?

Tak, dodatkowe halogeny można zamontować legalnie, pod warunkiem że same lampy posiadają drogową homologację, a ich liczba i symetryczne rozmieszczenie na aucie są zgodne z przepisami. Załącznik nr 6 do rozporządzenia w sprawie warunków technicznych pojazdów ściśle określa parametry połączeń elektrycznych i działania świateł. Zgodność z tymi wymogami musisz ocenić przed wywierceniem otworów w zderzaku i cięciem kabli.

Samo oznaczenie CE lub napis "off-road" na pudełku nie dopuszczają lampy do użytku na drodze publicznej w charakterze świateł przeciwmgielnych. Wymiana klasycznej żarówki na moduł LED w obudowie nieprzystosowanej do tego źródła zaburza pracę fabrycznego układu optycznego. Homologacja dotyczy konkretnej pary: klosz i określone źródło światła.

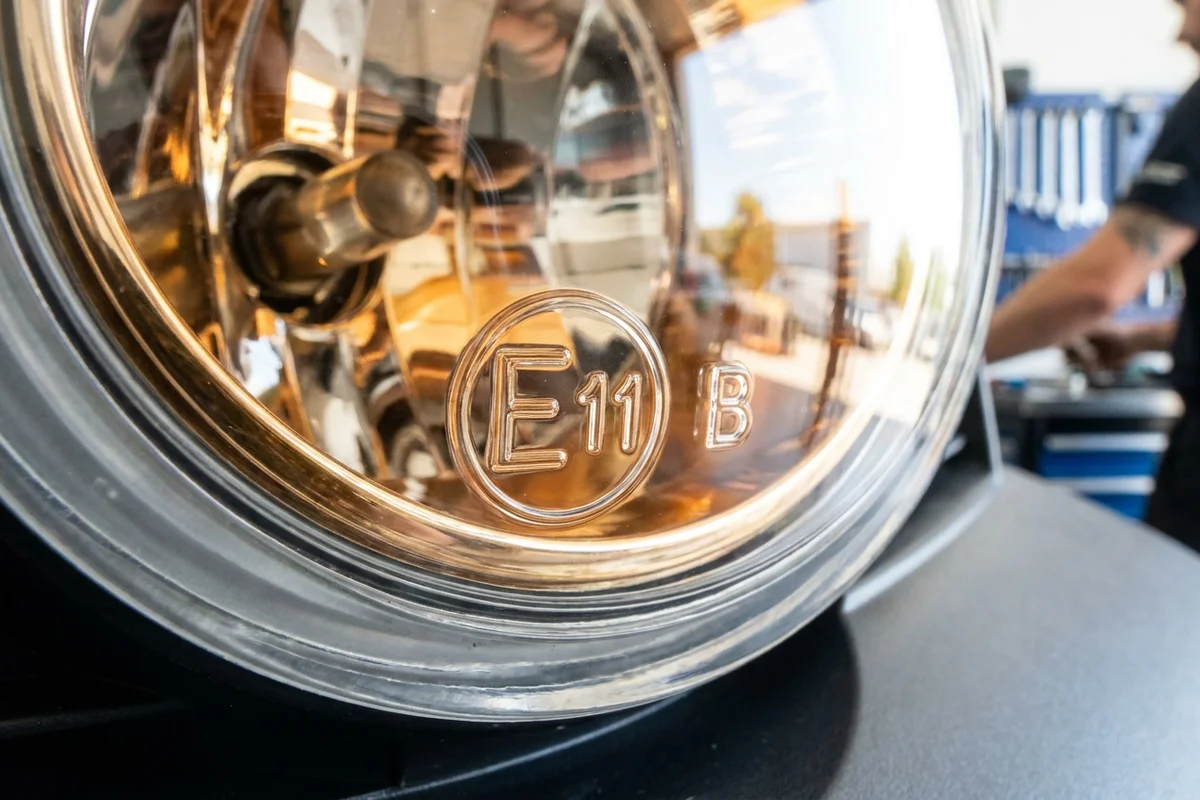

Jak sprawdzić homologację lampy?

Regulamin ONZ nr 19 standaryzuje wymagania dla przednich świateł przeciwmgłowych. Na kloszu lub obudowie znajdziesz wytłoczony znak homologacyjny, który oddzielnie wskazuje symbol funkcji, literę E wraz z numerem państwa wydającego certyfikat oraz numer samej homologacji. Pozwala to upewnić się, że montujesz lampę o właściwym przeznaczeniu, a przy okazji zweryfikować przepisy o żółtych halogenach.

1. Sprawdź, czy na kloszu widnieje symbol odpowiadający konkretnej funkcji lampy. Oznaczenie odczytuj zgodnie z dokumentacją producenta danej oprawy.
2. Odczytaj z dokumentacji napięcie, moc lub pobór prądu.
3. Zweryfikuj przewidziany przez producenta sposób montażu.

Brak pełnych danych elektrycznych w instrukcji uniemożliwia bezpieczny dobór przekrojów przewodów i przekaźników.

Liczba, położenie i sposób włączania lamp

Dla samochodu osobowego obowiązuje limit liczby lamp przednich, a także nakaz ich symetrycznego mocowania. Zanim rozpoczniesz montaż, sprawdź w załączniku nr 6 wymaganą wysokość instalacji oraz maksymalną odległość od bocznego obrysu pojazdu. Połączenie elektryczne nie może pozwalać na dowolny, sprzeczny z przepisami tryb świecenia. Sposób włączania musisz dobrać na podstawie kompletnej logiki sterowania dla danej kategorii pojazdu i funkcji lampy, którą określa aktualny załącznik nr 6 do rozporządzenia w sprawie warunków technicznych pojazdów.

Schemat podłączenia dodatkowych halogenów przez przekaźnik

Dodatkowe halogeny podłącza się, wykorzystując standardowy przekaźnik samochodowy typu NO (Normally Open), który rozdziela instalację na obwód sterowania o niskim natężeniu oraz obwód mocy przenoszący główne obciążenie. Prąd zasilający lampy nigdy nie powinien płynąć bezpośrednio przez delikatny przełącznik w kabinie. Numeracja zacisków na obudowie wynika z normy DIN 72552.

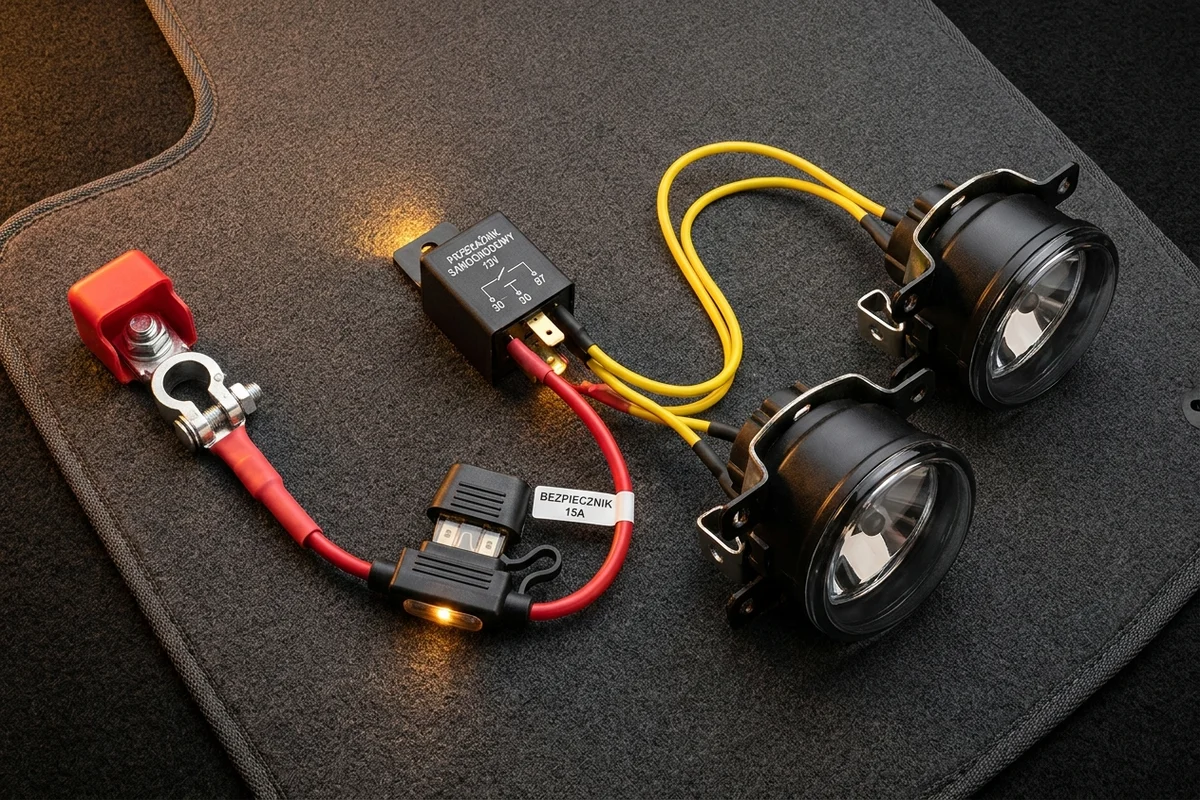

Obwód mocy: akumulator, bezpiecznik, przekaźnik i lampy

Obwód mocy to główna ścieżka zasilania. Prowadzi się ją od dodatniego bieguna akumulatora przez oprawkę bezpiecznika do zacisku 30 przekaźnika. Prąd wyprowadzany jest zaciskiem 87 i rozdziela się na dwie osobne wiązki zasilające żarówki. Obwód zamyka się przewodem masowym biegnącym z lamp do czystego, metalowego elementu nadwozia.

Każda lampa potrzebuje przewodu powrotnego o przekroju dopasowanym do natężenia prądu. Zdanie się na przypadkowy styk śruby mocującej lampę z ramą auta znacznie zwiększa ryzyko korozji, spadków napięcia i niestabilnego światła.

Obwód sterowania: zaciski 85 i 86

Cewka przekaźnika tworzy zupełnie niezależny obwód o bardzo małym poborze prądu. Jeden z zacisków (85 lub 86) otrzymuje sygnał sterujący z układu, który uniemożliwia włączenie lamp bez świateł pozycyjnych i zapala obowiązkową zieloną kontrolkę, a drugi łączy się z masą. W standardowym przekaźniku kolejność nie gra roli, ale jeśli podzespół wyposażono w diodę gaszącą chroniącą elektronikę przed przepięciami, polaryzacja zacisków jest z góry określona i odwrotne wpięcie spowoduje zwarcie przez diodę.

Pobieranie sygnału bezpośrednio z przewodów oświetlenia fabrycznego monitorowanych przez sterownik BCM jest ryzykowne. Dodatkowe obciążenie lub zmiana oporności mogą wywołać błędy komputera, co nakazuje stosowanie interfejsów dedykowanych dla konkretnego modelu samochodu.

Jak dobrać bezpiecznik, przekaźnik i przewody?

Parametry bezpiecznika, przekaźnika oraz przekrój przewodów dobiera się do całkowitego prądu obciążenia instalacji. Bezpiecznik chroni obwód przed skutkami nadmiernego prądu, zarówno przy zwarciu, jak i przeciążeniu. Z tego powodu jego wartość znamionowa musi być nieco wyższa od nominalnego prądu lamp, ale zawsze niższa od dopuszczalnego prądu dla najcieńszego odcinka przewodu w obwodzie.

Przykład obliczenia dla dwóch lamp 55 W

Aby wyliczyć prąd w obwodzie, sumujemy moc żarówek (2 × 55 W = 110 W) i dzielimy przez napięcie instalacji ze wzoru I = P/U. W teoretycznym rozrachunku dla instalacji 12 V wynosi on około 9,2 A. Należy jednak pamiętać, że alternator pracującego silnika podnosi napięcie do około 14,4 V, a rozruch zimnych żarników generuje chwilowy skok prądu. Zabezpieczenie i okablowanie dobrane bez zapasu, dokładnie „na styk”, to najprostsza droga do usterki.

Tabela decyzyjna doboru elementów instalacji

Dłuższa trasa przewodu zwiększa spadek napięcia i nagrzewanie miedzi. Sama zmiana przepalonego bezpiecznika na większy nie likwiduje problemu przegrzewającego się kabla, a jedynie eliminuje punkt ochronny z obwodu, co skutkuje termicznym uszkodzeniem instalacji.

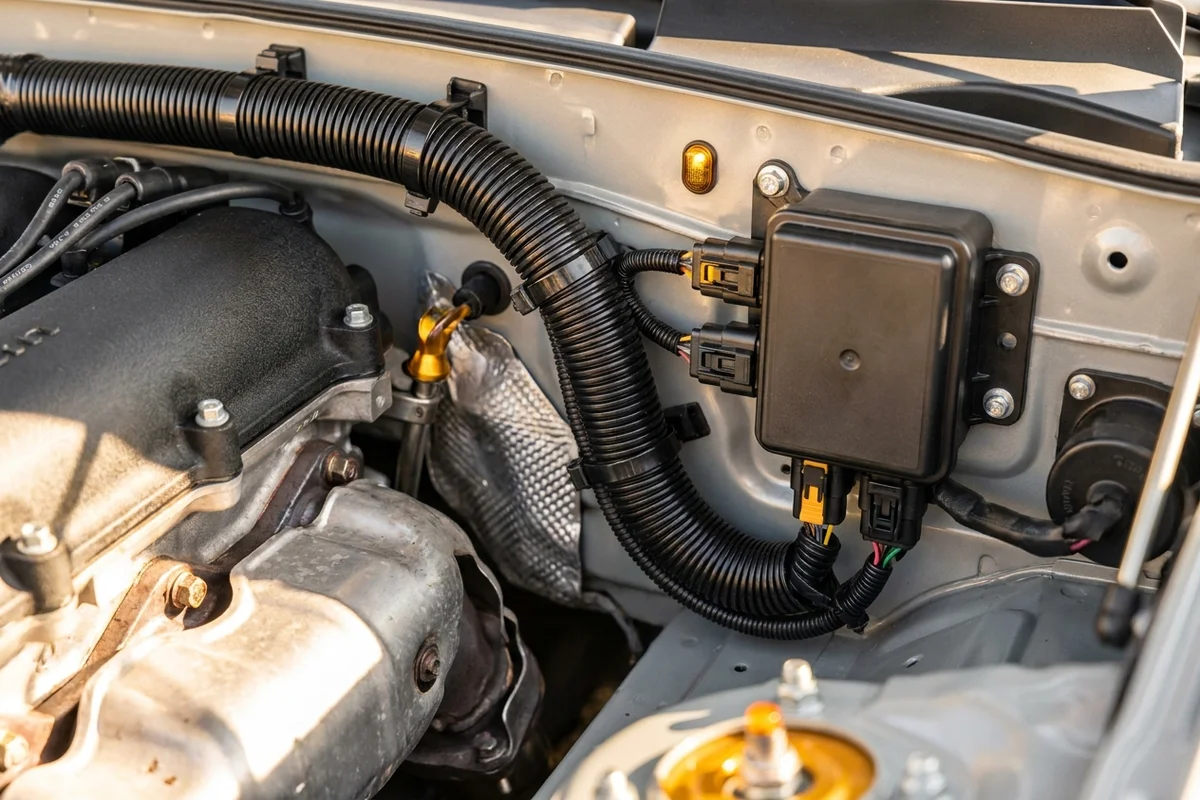

Jak poprowadzić i zabezpieczyć wiązkę w samochodzie?

Wiązkę przewodów pod maską prowadzi się z dala od ruchomych pasków, gorącego kolektora wydechowego oraz ostrych rantów karoserii, stosując karbowane peszle odporne na temperaturę i przetarcia. Przejście przewodów z komory silnika do kabiny należy poprowadzić przez fabryczny przepust lub szczelny dławik kablowy, chroniąc przewód przed przecięciem o krawędź blachy grodzi. Przed jakąkolwiek pracą przy przewodach odłącz klemę ujemną akumulatora. W autach naszpikowanych elektroniką, wymagających ciągłego podtrzymania zasilania dla adaptacji sterowników, zweryfikuj procedurę serwisową producenta pojazdu.

Montaż przekaźnika, bezpiecznika i masy

Oprawkę bezpiecznika montuj możliwie jak najbliżej dodatniej klemy akumulatora. Dzięki temu odcinek przewodu pozbawiony ochrony nadprądowej jest maksymalnie krótki. Przekaźnik oraz wszystkie złącza wymagają ochrony przed wodą zalegającą w komorze silnika. Przekaźnik zamocuj w sposób zgodny z instrukcją jego producenta i budową uszczelnienia obudowy, by zapobiegać gromadzeniu się wilgoci.

Punkt masowy lamp to najczęstszy sprawca problemów. Musi być wyczyszczony do gołej blachy przed przykręceniem oczka i odpowiednio zabezpieczony smarem miedzianym lub wazeliną techniczną zaraz po dokręceniu śruby. Słaby punkt masy potrafi wyglądać poprawnie przy pomiarze woltomierzem bez obciążenia, ale po włączeniu żarówek napięcie wyraźnie spada.

Połączenia odporne na drgania i wilgoć

Należy unikać skręcania kabli i owijania ich taśmą izolacyjną. Wszystkie przewody zakańczaj dedykowanymi zaciskami oczkowymi i konektorami wsuwanymi, zaciskanymi za pomocą specjalistycznej praski do terminali. Zapewnij również mechaniczne odciążenie przewodów blisko złączy, przypinając je opaskami, aby drgania w czasie jazdy nie uszkodziły terminali. Uszczelniane, rozłączne kostki (typu Superseal) blisko zderzaka pozwolą w przyszłości na łatwy demontaż lamp lub elementów blacharskich bez odcinania instalacji.

Podłączenie krok po kroku i test po montażu

Podłączenie nowej instalacji polega na fizycznym odseparowaniu montażu mechanicznego od testów pod napięciem. Bezpiecznik wkłada się do oprawki na samym końcu. Przed uruchomieniem obwodu wykonaj pomiary multimetrem ustawionym na badanie ciągłości lub rezystancji, aby wykluczyć zwarcie przewodu dodatniego do masy pojazdu. Na czas testu odłącz żarówki, ponieważ ich włókna stanowią naturalną drogę do masy i zafałszują pomiar, sprawiając wrażenie zwarcia. Dopiero po potwierdzeniu prawidłowej izolacji podłącz odbiorniki.

Kolejność wykonania połączeń

Harmonogram prac w komorze silnika narzuca bezpieczny schemat układania komponentów i zmniejsza ryzyko przypadkowego uszkodzenia. Test poszczególnych elementów przed wciśnięciem wkładki bezpiecznikowej chroni auto przed pożarem instalacji.

1. Zamocuj lampy w zderzaku i poprowadź puste peszle wyznaczające trasę wiązki.
2. Zainstaluj przekaźnik i gniazdo bezpiecznika blisko akumulatora.
3. Zarób końcówki masowe obwodu i połącz na gotowo z karoserią.
4. Rozprowadź okablowanie dodatnie z zacisku 87 do lamp.
5. Wykonaj okablowanie sterujące (zaciski 85/86).
6. Po sprawdzeniu braku zwarć dołącz zasilanie z akumulatora, włóż bezpiecznik i włącz zapłon.

Pomiary, regulacja i kryteria przerwania pracy

Ostatnim etapem pracy pod maską jest ocena, czy przełącznik w kabinie natychmiastowo aktywuje układ. Schemat danego auta wskaże, jak włączać światła przeciwmgielne we właściwy sposób. Upewnij się, że obie lampy świecą równo i uruchamia się wymagana kontrolka lub sygnalizacja. Zmierz napięcie na klemach akumulatora oraz bezpośrednio przy żarówce podczas pracy. Po kilku minutach skontroluj dłonią temperaturę przewodów i złączy, a także upewnij się, że nowa instalacja nie zakłóca pracy innych odbiorników w samochodzie. Po krótkiej jeździe próbnej ponownie sprawdź szczelność i mocowanie lamp. Pamiętaj, że ostateczną wysokość wiązki światła zatwierdza warsztat. Same zasady używania świateł przeciwmgielnych nakazują precyzyjne operowanie oświetleniem, by nie stanowić zagrożenia na drodze.

Najczęstsze błędy przy podłączaniu dodatkowych halogenów

Brak odpowiedniego zabezpieczenia to najpoważniejszy błąd instalatora. Pominięcie zewnętrznego bezpiecznika bezpośrednio na wyjściu z akumulatora sprawia, że w przypadku przerwania i zwarcia przewodu dodatniego auto traci jedyną ochronę przed przegrzaniem i zapaleniem się wiązki.

Opieranie się wyłącznie na barwach kabli we wiązkach fabrycznych stwarza poważne ryzyko usterki. Wpinanie się cienkim przewodem w sterowanie instalacji oświetleniowej na podstawie koloru izolacji, zamiast pracy ze schematem zasilania danego pojazdu, może spalić drogi komputer nadwozia lub wymusić tryb serwisowy w nowszych autach.

Bezpieczne domknięcie projektu wymaga chłodnej weryfikacji. Masz za sobą montaż odpowiednio homologowanych lamp w sposób zgodny z załącznikiem nr 6 do rozporządzenia. Układ mocy z bezpiecznikiem został zasilony z akumulatora, a włącznik zarządza pracą poprzez bezpieczny przekaźnik. Przewody pod maską schowano w peszlach, a miernik pod obciążeniem nie wykazał skrajnych spadków. Jeżeli instalacja auta wykorzystuje komunikację CAN/LIN bądź układy oparte na sterowniku BCM, a Ty nie posiadasz precyzyjnych schematów sygnałowych, zrezygnuj z eksperymentów i poproś o finalizację prac zakład specjalizujący się w elektronice pojazdowej.
