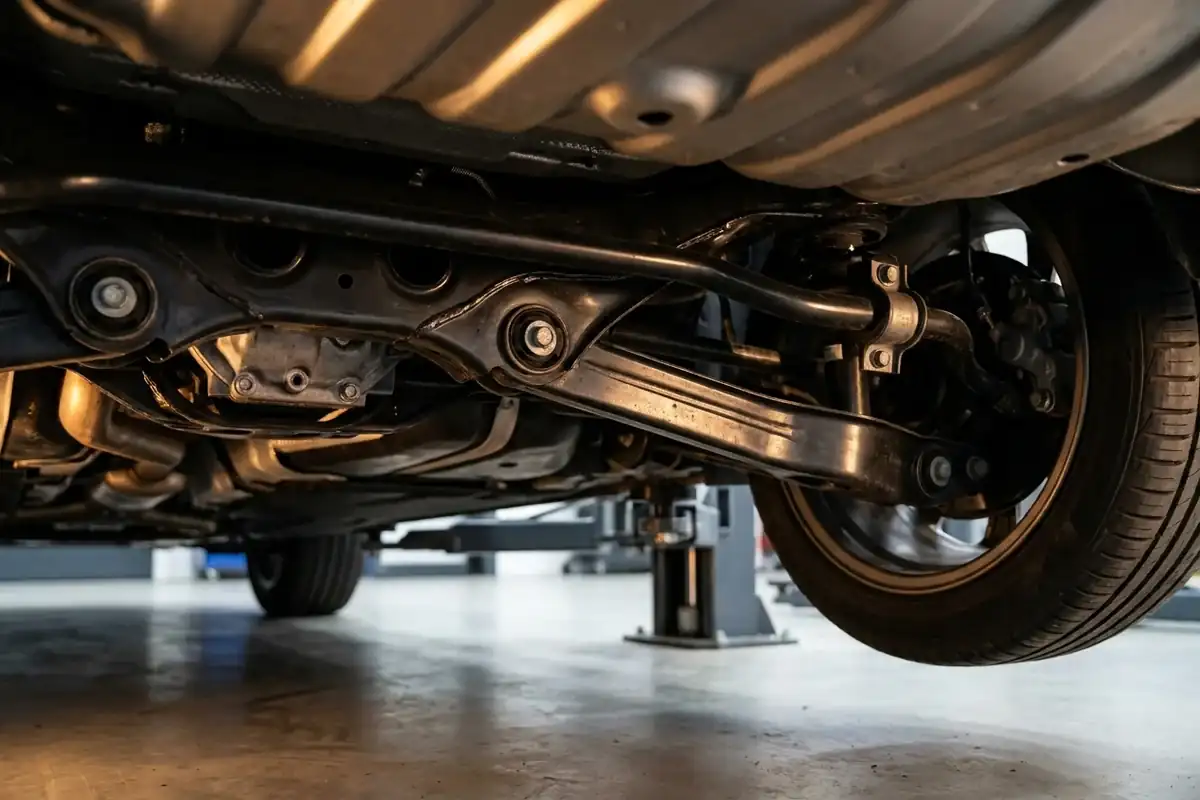

Stabilizator, drążek reakcyjny i wahacz – czym się różnią?

Stabilizator łączy zawieszenie lewego i prawego koła, aby ograniczać przechył nadwozia. Drążek reakcyjny ustala położenie koła wzdłuż pojazdu i przenosi siły powstające podczas hamowania, natomiast wahacz prowadzi koło w określonym torze ruchu pionowego.

Podobny wygląd poszczególnych metalowych ramion pod podwoziem często wprowadza w błąd. Nazewnictwo różni się między katalogami dystrybutorów, ale funkcję danej części najłatwiej rozpoznać po jej mocowaniach. Aby lepiej zrozumieć ten mechanizm, przeczytaj nasz przewodnik po stabilizatorze zawieszenia, gdzie szczegółowo omawiamy jego pozycję w układzie jezdnym.

Stabilizator, drążek reakcyjny czy wahacz: najważniejsze różnice

Stabilizator pracuje skrętnie między lewą i prawą stroną osi, drążek reakcyjny przenosi przede wszystkim siły wzdłużne, a wahacz wyznacza tor ruchu koła względem nadwozia. Zrozumienie, w którym kierunku działa obciążenie danego elementu, rozwiązuje problem z rozróżnieniem tych części w katalogu.

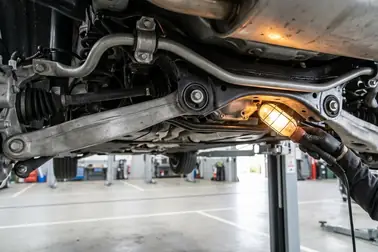

Porównanie funkcji, mocowań i obciążeń

Stabilizator to sprężysty pręt stalowy, podparty w tulejach względem nadwozia, którego końce łączą się z lewą i prawą stroną zawieszenia. Drążek reakcyjny to ramię z przegubami lub tulejami, łączące zwrotnicę z nadwoziem, które przeciwdziała przesuwaniu się koła w przód i w tył. Z kolei wahacz to główne ramię nośne, które prowadzi zwrotnicę, zazwyczaj przez sworzeń oraz tuleje. Jeśli zastanawiasz się, czym różni się drążek reakcyjny a stabilizator, kluczem jest funkcja: stabilizator sprężyście łączy strony osi, a drążek reakcyjny ustala wzdłużnie koło lub całą oś i przenosi siły napędowe oraz hamowania.

Dlaczego sam wygląd części może wprowadzać w błąd?

Prosty lub lekko wygięty kawałek stali może na schemacie przypominać dowolne ramię układu jezdnego. Oglądanie części wyjętej z kontekstu, na białym tle sklepu internetowego, nie pozwala zidentyfikować jej prawidłowej funkcji.

Czym stabilizator różni się od drążka reakcyjnego?

Stabilizator ogranicza różnicę w ugięciu kół tej samej osi, podczas gdy drążek reakcyjny kontroluje pojedyncze koło lub całą oś przed przesunięciem w przód i w tył w trakcie jazdy. Te części operują w zupełnie innych płaszczyznach fizycznych. Stabilizator nie wyznacza samodzielnie wzdłużnego ani poprzecznego położenia koła i jedynie uzupełnia układ prowadzenia, nie zastępując w tym głównych elementów nośnych zawieszenia.

Jak działa stabilizator podczas jazdy na wprost i w zakręcie?

Gdy pokonujesz próg zwalniający równocześnie lewym i prawym kołem, stabilizator jedynie nieznacznie obraca się w swoich tulejach zamocowanych do nadwozia. Zaczyna pracować sprężyście w chwili, gdy pojawia się różnica ugięcia kół danej osi, na przykład wtedy, gdy wchodzisz w zakręt i nadwozie mocno wychyla się na zewnątrz, ale także podczas najechania tylko jednym kołem na nierówność. Stabilizator generuje wówczas siłę skrętną, która stara się wyrównać ugięcie zawieszenia obu stron. Konstrukcje te opisujemy szczegółowo w artykule prezentującym rodzaje stabilizatorów w samochodzie.

Jakie siły przejmuje drążek reakcyjny?

Gdy naciskasz pedał hamulca, w styku opony z nawierzchnią powstaje siła wzdłużna, która dąży do przesunięcia koła do tyłu. Drążek reakcyjny stanowi stabilne oparcie, przenoszące te siły wzdłużne ze zwrotnicy lub elementu prowadzącego koło bezpośrednio na nadwozie, ramę albo ramę pomocniczą, zależnie od specyfiki konstrukcji. Bez drążka reakcyjnego cała geometria zawieszenia zmieniałaby się przy każdym użyciu hamulców.

Czym wahacz różni się od stabilizatora i drążka reakcyjnego?

Wahacz stanowi jedno z podstawowych ogniw, dzięki któremu koło porusza się w górę i w dół na wybojach. Warto zauważyć, że w zawieszeniach wielowahaczowych drążek reakcyjny nie jest zaledwie elementem pomocniczym, lecz stanowi pełnoprawne ramię prowadzące koło, a siły wynikające z pokonywania nierówności rozkładają się na wiele współpracujących ze sobą elementów układu.

Jak wahacz prowadzi koło?

Podstawowym zadaniem wahacza jest połączenie układu koła z nadwoziem. Zastosowane tuleje metalowo-gumowe i połączenia przegubowe pozwalają wahaczowi swobodnie obracać się w zaprojektowanym przez inżynierów zakresie. Dzięki takiej konstrukcji ramię może płynnie współpracować ze sprężyną oraz amortyzatorem, umożliwiając oponie precyzyjne podążanie za profilem jezdni. Więcej detali o jego budowie znajdziesz w tekście wymieniającym rodzaje wahaczy samochodowych.

Czy drążek reakcyjny może być rodzajem wahacza?

Z punktu widzenia inżynierii, drążek reakcyjny jest po prostu jednym z ramion prowadzących w skomplikowanych układach zawieszenia. Konstruktorzy samochodów z zawieszeniem wielowahaczowym często stosują nazwę drążek reakcyjny, aby uwypuklić, że dany kawałek profilu przejmuje głównie wzdłużne przeciążenia podczas jazdy. W niektórych katalogach część ta bywa klasyfikowana jako wahacz, co wprowadza kierowców w błąd. W katalogach pojawia się też drążek Panharda, który mimo podobnej nazwy prowadzi sztywną oś poprzecznie, a nie wzdłużnie. Pamiętaj również, że w wielu autach osobowych, na przykład z kolumnami McPherson z przodu i belką skrętną z tyłu, osobny drążek reakcyjny w ogóle nie występuje, bo jego rolę przejmują wahacze i ich tuleje.

Drążek reakcyjny a drążek stabilizatora: skąd bierze się pomyłka?

Określenie "drążek stabilizatora" to inna nazwa poprzecznego pręta pracującego skrętnie, natomiast "drążek reakcyjny" opisuje element kontrolujący zjawiska wzdłużne osi. Pomyłka wynika zazwyczaj z nieprawidłowych tłumaczeń w katalogach hurtowni, gdzie słowo "drążek" bez głębszego kontekstu trafia do jednej kategorii wyszukiwarki. Aby rozwiać wszelkie wątpliwości, sprawdź najpierw działanie drążka stabilizatora i jego wpływ na jazdę.

Jak zweryfikować nazwę części na schemacie zawieszenia?

Gdy masz wątpliwości, do czego służy wygięty kawałek metalu ze zdjęć, spójrz na techniczny schemat podwozia swojego samochodu.

1. Ustal sposób mocowania i pracy: upewnij się, jak wygląda podparcie w tulejach. Jeśli pręt jest podparty, przechodzi na drugą stronę osi auta i pracuje skrętnie, masz do czynienia ze stabilizatorem. Jeśli łączy układ nośny po jednej stronie bezpośrednio z konstrukcją auta, jest to element prowadzący.
2. Zdefiniuj kierunek pracy: jeśli dany element spina karoserię z zawieszeniem w osi przód-tył pojazdu, często pełni funkcję drążka reakcyjnego.
3. Znajdź numer OE: zawsze weryfikuj fabryczny numer na schemacie z dokładnym modelem auta, konkretną osią pojazdu (przód lub tył) oraz rodzajem zastosowanego zawieszenia.

Jakich nazw podobnych elementów nie utożsamiać?

Wielu kierowców myli główny, stalowy stabilizator z jego łącznikami. Tymczasem łącznik to najczęściej stosunkowo krótki pręt wyposażony w przeguby kulowe, który spaja stabilizator bezpośrednio z kolumną resorującą, amortyzatorem lub wahaczem. Pełni on ściśle określoną rolę, ponieważ precyzyjnie przekazuje ruch oraz siły pomiędzy tymi podzespołami. Szersze spojrzenie na ten podzespół prezentuje artykuł tłumaczący, jaka jest rola łącznika stabilizatora w codziennej jeździe. Warto też pamiętać o drążku kierowniczym, który przenosi ruch kierownicy na koła, i zadaniem całkowicie różni się od elementów prowadzących koło.

Weryfikacja uszkodzonego elementu zawieszenia zależy więc wyłącznie od punktów jego mocowania i układu ramy w aucie. Stabilizator zawsze łączy przeciwległe koła i spina oś, drążek reakcyjny przejmuje wzdłużne siły pochodzące od hamowania, z kolei wahacz prowadzi zwrotnicę i umożliwia prawidłowy ruch resorowania. Unikniesz błędnych zakupów, jeśli zaufasz numerom części OE i zrezygnujesz z oceny ramion wyłącznie po ich zewnętrznym kształcie.
