Pozostałe elementy klimatyzacji – objawy usterek

Klimatyzacja to nie tylko sprężarka i czynnik chłodniczy. O tym, czy z kratek powieje chłodne powietrze, decydują też przekaźnik, pasek napędu, rezystor dmuchawy i filtr kabinowy. Poniżej pokazujemy, jakie objawy daje każdy z tych elementów i co sprawdzić w pierwszej kolejności.

Objawy usterek klimatyzacji: który element sprawdzić najpierw?

Brak nawiewu ze wszystkich kratek wskazuje na problem z obwodem dmuchawy, natomiast nawiew o normalnej sile, ale z ciepłym powietrzem, kieruje diagnostykę w stronę sterowania, czynnika lub uszkodzonego przekaźnika. Zanim zlecisz wymianę drogich części, warto sprawdzić podzespoły odpowiedzialne za dystrybucję powietrza i zasilanie całego systemu.

Słaby przepływ powietrza na każdym biegu dmuchawy oznacza najczęściej zapchany filtr kabinowy. W takiej sytuacji układ ma utrudnione zadanie, by wtłoczyć chłodne powietrze do wnętrza. Z kolei piski i wyraźny smród palonej gumy sygnalizują, że kontroli wymaga pasek klimatyzacji. Wymienione elementy dają charakterystyczne symptomy, które z łatwością odróżnisz przed wizytą w warsztacie.

Szybka diagnoza według objawu

Jeżeli dmuchawa pracuje płynnie na wszystkich biegach, lecz powietrze pozostaje letnie, problem zazwyczaj nie dotyczy filtra. Rezystor klimatyzacji, czyli opornica dmuchawy, nie ma wpływu na temperaturę, a jedynie na prędkość wiatraka. Jeśli czujesz wyraźny chłód przystawiając dłoń do kratki, ale strumień ledwo muska palce na biegu czwartym, głównym podejrzanym staje się zabrudzony wkład filtrujący.

Z kolei sytuacja, w której nawiew działa wyłącznie na najwyższym ustawieniu, a niższe biegi nie reagują, najczęściej wskazuje na usterkę pakietu rezystorów. Diagnostyka tego elementu jest stosunkowo prosta w większości klasycznych układów.

Brak chłodzenia czy brak nawiewu?

Układ chłodniczy odpowiada za obniżenie temperatury i osuszenie powietrza. Wentylator kabinowy jedynie pcha to powietrze do środka pojazdu, dlatego obydwa systemy pracują niezależnie. Mocny, ciepły strumień oraz słaby, mroźny podmuch to zupełnie inne kierunki poszukiwań. Jeśli z kratek wieje silnie, ale powietrze jest gorące, usterka dotyczy obiegu chłodniczego lub mogą to być objawy uszkodzenia skraplacza.

Gdy w aucie wieje słabo, naprawa często skupia się na elementach pod deską rozdzielczą. Warto jednak pamiętać, że filtr potrafi znajdować się też w okolicach podszybia. Przyczyną słabego nadmuchu bywa również niedrożny dolot, zablokowane kanały wentylacyjne lub silne oblodzenie parownika.

Uszkodzony przekaźnik klimatyzacji: jakie daje objawy?

Uszkodzony przekaźnik klimatyzacji daje zazwyczaj objawy zero-jedynkowe: sprężarka całkowicie nie rusza, układ załącza się z przerwami albo zaczyna działać dopiero po silnym rozgrzaniu silnika. Częstym złudzeniem jest słyszalne ciche kliknięcie po naciśnięciu przycisku na konsoli. Ten dźwięk potwierdza jedynie, że elektromagnes w przekaźniku zareagował, ale nie dowodzi, że jego wypalone styki puszczają prąd roboczy na sprężarkę pod obciążeniem.

Jak działa przekaźnik i kiedy podejrzewać jego awarię?

Klasyczny przekaźnik to przełącznik elektryczny, który przy pomocy słabego sygnału ze sterownika deski rozdzielczej zamyka obwód przenoszący duży prąd do cewki kompresora. Według standardu DIN 72552, wyprowadzenia posiadają konkretne cyfry: 30 to zasilanie z akumulatora, 87 to wyjście przekaźnika do urządzenia, a 85 i 86 zasilają sterującą go cewkę. W starszych układach z elektromagnetycznym sprzęgłem brak donośnego stuknięcia kompresora pod maską może oznaczać usterkę przekaźnika. Warto jednak sprawdzić alternatywne przyczyny, takie jak spalony bezpiecznik, problem z instalacją, awaria czujnika ciśnienia, błąd sterownika lub uszkodzenie cewki sprzęgła. Należy mieć na uwadze, że nowsze sprężarki z bezstopniowym zaworem sterującym nie posiadają sprzęgła uderzeniowego. Ich pracę weryfikuje się poprzez profesjonalną diagnostykę komputerową.

Jak bezpiecznie sprawdzić przekaźnik klimatyzacji?

1. Wyjmij przekaźnik ze skrzynki po dokładnym sprawdzeniu na pokrywie obudowy, który z nich odpowiada za zasilanie A/C.
2. Nie podmieniaj przekaźników z innych gniazd wyłącznie na podstawie ich identycznej obudowy. Zawsze weryfikuj dokładny numer części, układ pinów, napięcie cewki oraz obciążalność styków. Upewnij się także, czy oba elementy posiadają zintegrowane diody gaszące łuk elektryczny.
3. Wszelkie pomiary ciągłości i spadku napięcia pod obciążeniem w skrzynce należy prowadzić zgodnie ze schematem elektrycznym konkretnego samochodu. Ze względu na ryzyko omyłkowego zwarcia, diagnostykę tego typu warto pozostawić osobie posiadającej odpowiednie kompetencje warsztatowe.
4. Pamiętaj, że powtarzające się awarie nowego przekaźnika lub przepalanie jego bezpiecznika to zaledwie objaw usterki leżącej w innym obszarze. Powodem może być zwarcie w wiązce przewodów lub nadmierny pobór prądu przez zasilany element, co wymaga poszerzonej weryfikacji układu.

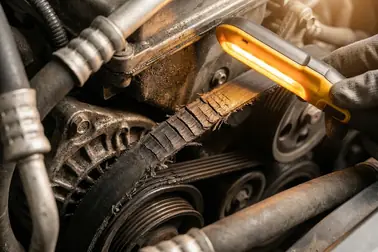

Pasek klimatyzacji: po czym rozpoznać zużycie lub zerwanie?

Sprężarka napędzana jest poprzez osobny pasek elastyczny albo korzysta z głównego paska wielorowkowego. Zużyty pasek klimatyzacji rozpoznasz najszybciej po głośnym pisku z okolic komory silnika w momencie uruchomienia chłodzenia. Element ten wprawia w ruch kompresor i napotyka zauważalny opór w początkowej fazie obrotu. Fizyczne symptomy zużycia to głównie drobne, poprzeczne pęknięcia wewnętrznych żeber, odchodzące nici z krawędzi oraz widoczne plamy wyciekającego oleju, które osłabiają strukturę gumy.

Pisk, trzepotanie i zapach gumy

Krótki pisk paska bezpośrednio po starcie oznacza, że dochodzi do poślizgu na kołach pasowych. Źródłem poślizgu bywa wyciągnięty pasek, zbyt słaby naciąg, ale niekiedy są to również objawy awarii sprężarki klimatyzacji. Zjawisko takie jak trzepotanie paska na biegu jałowym posiada z kolei wiele możliwych przyczyn. Może zwiastować uszkodzenie sprzęgła kierunkowego alternatora, wyeksploatowanie napinacza, usterkę rolek, brak odpowiedniej współosiowości kół albo podwyższony opór samej sprężarki. Zapach ostrego dymu oznacza natomiast, że zablokowane koło pasowe pali materiał obracającego się paska.

Czy można jechać po zerwaniu paska?

Możliwość dalszej jazdy zależy bezpośrednio od konstrukcji napędu w Twoim samochodzie. Jeżeli auto wykorzystuje osobny pasek przeznaczony tylko do kompresora, jego uszkodzenie wstrzyma działanie chłodzenia. Trzeba przy tym uważać, ponieważ resztki zerwanej gumy mogą dostać się do sąsiedniego napędu rozrządu lub uszkodzić pozostałe podzespoły w komorze silnika.

Zupełnie inaczej sprawa prezentuje się w pojazdach z jednym, wspólnym paskiem wielorowkowym. Napędza on zazwyczaj alternator, pompę cieczy chłodzącej oraz pompę wspomagania. Wtedy kontynuowanie jazdy jest niemożliwe, ponieważ doprowadzi do rozładowania akumulatora lub szybkiego, niebezpiecznego przegrzania silnika.

Rezystor klimatyzacji czy regulator dmuchawy: jakie są objawy?

Popularny wśród kierowców termin rezystor klimatyzacji tak naprawdę odnosi się do rezystora (opornicy) sterującego obrotami dmuchawy, a nie do elementu schładzającego wnętrze. Jego zepsucie objawia się przede wszystkim brakiem nawiewu na wybranych ustawieniach panelu klimatyzacji manualnej. W nowszych samochodach z klimatyzacją automatyczną używa się specjalnych modułów elektronicznych, których usterka objawia się całkowitym odcięciem dopływu powietrza do kabiny, przymusową pracą na pełnych obrotach albo falowaniem siły strumienia powietrza bez powodu.

Które objawy wskazują na rezystor dmuchawy?

Brak działania wentylatora na pierwszych trzech biegach (1, 2, 3), podczas gdy najwyższy bieg (4) wieje silnie i prawidłowo, to klasyczny podręcznikowy przypadek usterki bezpiecznika termicznego zintegrowanego z rezystorem. Ostatni bieg nie wykorzystuje tłumienia obwodu – ma tzw. zasilanie bezpośrednie. Jeśli awaria dotyczy nowszego, elektronicznego regulatora obrotów, wentylator potrafi samoistnie przyspieszać w czasie drogi. Czasami urządzenie to nie wyłącza się nawet po wyjęciu kluczyka ze stacyjki. W przypadku takiej samoczynnej pracy nawiewu należy odpowiednio zabezpieczyć lub odłączyć obwód wedle procedur producenta, aby uniknąć pełnego rozładowania akumulatora na postoju.

Dlaczego nowa część czasami nie eliminuje usterki?

Rezystory oraz tranzystory w modulatorach wytwarzają zauważalne ilości ciepła w trakcie funkcjonowania. Producent zazwyczaj montuje je wewnątrz tunelu wentylacyjnego, aby przepływające powietrze skutecznie obniżało ich temperaturę. Kiedy zablokowany filtr zatrzyma prawidłowy ciąg, moduł przegrzewa się i w konsekwencji ulega awarii.

Dodatkowym problemem bywa obciążenie generowane przez zacierający się wałek łożyska starej dmuchawy. Montaż nowego układu regulacyjnego z niesprawnym silnikiem może skutkować ponownym spaleniem modułu po kilku dniach. Z tego względu warto zawsze zlecić specjaliście ocenę przewodów oraz pomiar poboru prądu wentylatora w warsztacie.

Filtr kabinowy a klimatyzacja: jaki ma wpływ na jej działanie?

Zastanawiając się, czy brudny filtr wpływa na wydajność, wystarczy obserwować codzienne zachowanie systemu. Silnie zanieczyszczony wkład na tyle blokuje przepływ wentylacji, że chłód z parownika po prostu nie trafia skutecznie do wnętrza pojazdu. Szyby potrafią długo parować podczas deszczu, strumień z kratek pozostaje niezwykle słaby, a praca wentylatora staje się wyraźnie głośniejsza. Należy równocześnie pamiętać, że stary wkład filtrujący nie odpowiada za ewentualne ubytki czynnika chłodniczego, lecz jedynie za ograniczenie dostępu świeżego powietrza z zewnątrz.

Czy filtr kabinowy i filtr klimatyzacji to to samo?

W potocznym języku kierowców określenie filtra klimatyzacji najczęściej odnosi się wprost do filtra kabinowego. Stanowi on włókninową lub celulozową zaporę oddzielającą wnętrze pojazdu od ulicznych zanieczyszczeń. Z kolei w zamkniętym układzie chłodniczym pod maską funkcjonuje osobny podzespół. Nosi on nazwę filtra-osuszacza klimatyzacji i najczęściej przyjmuje kształt niedużej, podłużnej puszki. Odpowiada ona za odciąganie zgubnej wilgoci z zamkniętego obiegu i wyłapywanie opiłków niszczących uszczelki sprężarki. Sam filtr kabinowy dostępny jest natomiast w wersjach podstawowych i w wariancie wzbogaconym aktywnym węglem.

Jak rozpoznać zapchany filtr kabinowy?

• Wyciągnij zużyty wkład powietrza, po czym poprawnie zamknij pustą obudowę i włącz dmuchawę. Wyraźny powrót siły nadmuchu wyraźnie sugeruje zator, aczkolwiek warto pamiętać, że na sam obieg powietrza wpływa również ewentualna deformacja wyjętej części.
• Przed zakupem nowego filtra ustal rozmiary dedykowane do konkretnej wersji silnika, rocznika i pakietu wyposażenia, ponieważ kształty bywają różne nawet w jednym roczniku tego samego modelu.
• Zainstaluj filtr kierując się rozsądkiem: oznaczenie "AIR FLOW" wraz ze strzałką nakazuje ustawienie go w kierunku lotu wiatru docierającego do kabiny. Piktogram z napisem "UP" i strzałką nakazuje zainstalowanie wkładu górą skierowaną do sufitu pojazdu. Nigdy nie traktuj tych oznaczeń zamiennie.
• Termin kontroli wkładu przeciwpyłkowego zawsze warto opierać na interwałach podanych w instrukcji producenta pojazdu. Przeważnie jest to około 15 000 kilometrów. Jeżeli regularnie jeździsz w mocno zapylonym otoczeniu, rozważ odpowiednie skrócenie tego czasu dla zachowania optymalnego komfortu.

Jak przygotować samochód do diagnostyki w warsztacie?

Dokładny opis okoliczności powstania awarii pomaga szybciej zdiagnozować problem i obniżyć koszty poszukiwań. Wstępny opis usterki przekazany do biura obsługi serwisu powinien wymieniać prędkość nawiewu, po której osiągnięciu pojawia się usterka, orientacyjną temperaturę silnika i otoczenia, a także dokładny czas, po którym strumień powietrza zamienia się w upalny podmuch. Przydatnym dowodem jest amatorskie nagranie telefonem zachowania auta lub dziwnych zgrzytów, jeżeli usterka ma formę incydentu okresowego, trudnego do odtworzenia na krótkiej jeździe testowej z serwisantem.

Checklista obserwacji przed wizytą

1. Sprawdź poprawność działania wszystkich biegów dmuchawy oraz stałą temperaturę nadmuchu ze środkowych kratek.
2. Zwróć uwagę, czy objawy pojawiają się przy konkretnych warunkach zewnętrznych i na rozgrzanym czy wciąż chłodnym bloku napędowym.
3. Obserwuj, jak układ zachowuje się po wciśnięciu guzika na desce i koniecznie zweryfikuj poprawne świecenie kontrolki włącznika.
4. Zachowaj ostrożność względem paska napędowego i zwróć uwagę na nietypowe zapachy przypominające nagrzaną lub paloną gumę.
5. Sprawdź, czy objaw zmienia się wraz z obrotami silnika.
6. Przygotuj datę ostatniej obsługi układu wentylacyjnego, co ułatwi przedstawienie mechanikowi historii serwisowej.

Kiedy natychmiast przerwać jazdę?

Istnieją usterki klimatyzacji, z którymi bezpiecznie dojedziesz do domu, oraz awarie nakazujące niezwłoczne przerwanie podróży. Fragmenty zerwanego paska w komorze silnika, zapach palonej gumy, nagły spadek ładowania sygnalizowany czerwoną kontrolką akumulatora oraz wskazówka temperatury cieczy chłodzącej wchodząca na czerwone pole to sytuacje, w których trzeba zatrzymać się w bezpiecznym miejscu i wyłączyć silnik.

Podobna reakcja dotyczy obwodów wewnątrz auta. Zapach topiącej się instalacji wokół tunelu nawiewu, widok dymu z konsoli lub dostrzeżenie stopionego złącza regulatora to sygnały do przerwania jazdy. Jeśli dmuchawa pracuje samoczynnie po wyłączeniu zapłonu, należy wstrzymać użytkowanie układu, postępować zgodnie z procedurą odłączania zaleconą przez producenta i zlecić diagnostykę elektryczną. Słaby przepływ na wszystkich biegach to najczęściej filtr kabinowy, brak biegów pośrednich to awaria regulatora w kabinie, a cichy przekaźnik i letnie powietrze wymagają profesjonalnej oceny maszynami warsztatowymi.
