Ile czynnika do klimatyzacji? Jak odczytać ilość dla swojego auta

Ile czynnika mieści układ klimatyzacji, zależy od konkretnej wersji auta, dlatego jedynym pewnym źródłem jest fabryczna tabliczka albo dokumentacja producenta. Poniżej pokazujemy, gdzie szukać etykiety, jak odczytać zapis masy i tolerancji oraz dlaczego internetowe tabele bywają zawodne.

Gdzie znaleźć informację, ile czynnika wchodzi do klimatyzacji?

Informację o tym, ile czynnika wchodzi do klimatyzacji, znajdziesz na fabrycznej tabliczce lub naklejce informacyjnej zamontowanej w Twoim samochodzie. To podstawowe i niezwykle cenne źródło danych dla konkretnego egzemplarza pojazdu, ponieważ ilość gazu zależy ściśle od wersji silnikowej, rynkowej oraz wyposażenia układu chłodzenia.

Odpowiedniej gramatury nie należy zgadywać na podstawie samego modelu auta. Producenci stosują różne konstrukcje układów i różne długości przewodów nawet w pojazdach wyglądających z zewnątrz identycznie. Dlatego przed każdą wizytą w serwisie warto zlokalizować etykietę samodzielnie.

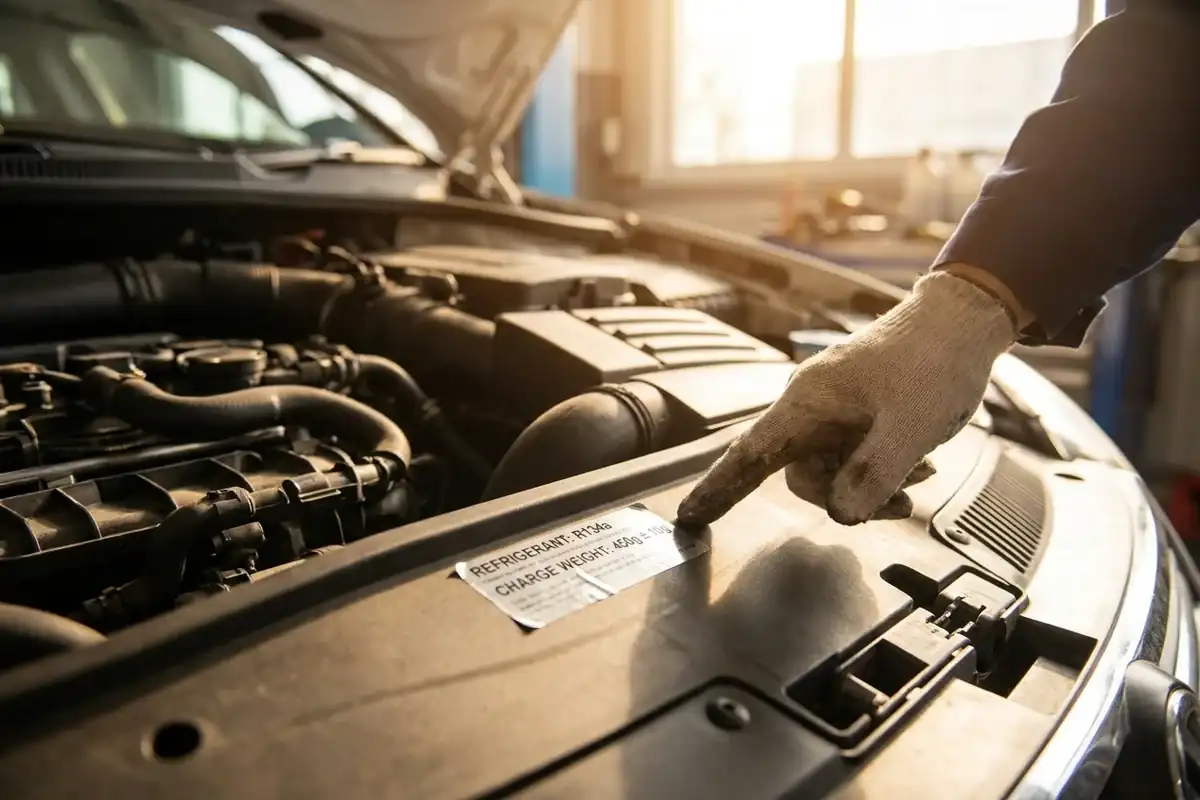

Najczęstsze miejsca montażu tabliczki

Producenci najczęściej umieszczają naklejkę z parametrami układu klimatyzacji pod maską. Poszukiwania warto zacząć od kilku charakterystycznych punktów. Zazwyczaj etykieta ma jaskrawy, żółty lub srebrny kolor i zawiera symbole chemiczne gazu oraz liczby wyrażone w gramach (g) lub kilogramach (kg).

1. Pas przedni: spójrz na plastikowe lub metalowe osłony tuż nad chłodnicą.
2. Spód pokrywy silnika: naklejka bywa przyklejona bezpośrednio do blachy od wewnętrznej strony maski.
3. Okolice zawieszenia: sprawdź kielichy amortyzatorów i boczne fartuchy błotników.
4. Słupki drzwi: w części aut (np. niektórych modelach azjatyckich) tabliczka znajduje się na słupku B, obok informacji o ciśnieniu w oponach.

Pamiętaj, że sama naklejka ostrzegawcza (zawierająca piktogramy i ostrzeżenia o wysokim ciśnieniu) bez podanej masy czynnika nie rozwiązuje problemu. Rekomendujemy poszukiwanie etykiety z konkretnymi wartościami liczbowymi.

Jak odczytać masę, tolerancję, czynnik i olej z tabliczki?

Prawidłowy odczyt z tabliczki polega na zidentyfikowaniu rodzaju gazu, wartości nominalnej i marginesu błędu. Przykład "R-1234yf 500 ± 25 g" oznacza układ przystosowany do czynnika R-1234yf, który domyślnie wymaga 500 gramów gazu, z przedziałem dopuszczonym przez producenta od 475 do 525 gramów.

Zapis ten bywa różny w zależności od marki auta, ale zawsze opiera się na tym samym schemacie. Czasami producenci stosują kilogramy zamiast gramów. Wtedy zapis "0,50 ± 0,025 kg" oznacza dokładnie ten sam nominalny poziom 500 g i tolerancję 25 g (ponieważ 1 kg to 1000 g).

Przykład odczytu: R-1234yf 500 ± 25 g

Liczba znajdująca się przed znakiem ± to masa nominalna układu, która zawsze stanowi główny cel podczas napełniania. Liczba po tym znaku określa tolerancję w górę i w dół. Tolerancja nie stwarza przestrzeni do dowolnego decydowania o ilości aplikowanego czynnika. Jest to dopuszczony przez producenta zakres masy. Zapewnia on informację, że przykładowe 520 g wciąż zachowuje poprawność w fabrycznym przedziale.

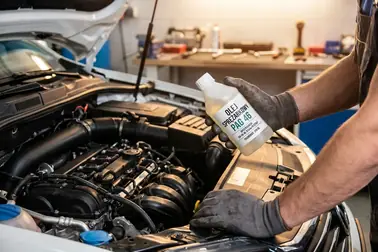

Czynnik i olej to dwa różne parametry

Na tabliczce obok wagi znajdziesz oznaczenia substancji. Symbole takie jak R-134a lub nowszy R-1234yf to rodzaje czynników do klimatyzacji. Z kolei oznaczenia typu PAG 46, ND-OIL 8 albo ND-OIL 12 to specyfikacje oleju sprężarkowego. Oleju nie dobiera się w ciemno wyłącznie na podstawie lepkości, bo jego skład musi być dopasowany do konstrukcji samej sprężarki.

Obecność nazwy oleju na naklejce nie oznacza, że układ należy przy każdej wizycie w warsztacie zalać od nowa pełną ilością środka smarnego. Procedurę dodawania świeżego oleju określa się każdorazowo na podstawie specyfikacji producenta z uwzględnieniem pełnego zakresu wykonywanej naprawy. Wymagania te zyskują szczególne znaczenie w autach hybrydowych i elektrycznych. Sprężarki elektryczne w hybrydach i EV wymagają oleju elektroizolacyjnego zatwierdzonego przez producenta, najczęściej POE; domieszka oleju PAG może obniżyć rezystancję izolacji i uszkodzić układ wysokonapięciowy.

Ile czynnika zwykle mieści klimatyzacja samochodu osobowego?

W typowym samochodzie osobowym układ mieści najczęściej około 400-700 g czynnika, a auta z drugim parownikiem (klimatyzacja dla tylnej kanapy) potrzebują wyraźnie więcej. Ta liczba służy wyłącznie do złapania rażącej pomyłki, na przykład gdy tabela z forum każe wpuścić do małego auta miejskiego ponad kilogram gazu. Nie jest to dawka do napełnienia: o niej decyduje tylko tabliczka konkretnego egzemplarza, a gdy jej brakuje, dokumentacja producenta dobrana po numerze VIN.

Dlaczego ten sam model może mieć różną ilość czynnika?

Różne wartości czynnika w tym samym modelu auta to skutek zastosowania innych silników, rodzajów nadwozia i roczników modelowych. Dwa pojazdy o identycznej nazwie z tyłu klapy mogą mieć zupełnie inaczej zbudowany układ klimatyzacji, inne sprężarki i skraplacze.

Dodatkowo w trakcie produkcji producenci wprowadzają poprawki. Lifting modelu czy zmiana dostawcy części w połowie roku potrafią zmodyfikować wymaganą pojemność układu o kilkadziesiąt gramów. Istotne znaczenie wykazuje również rynek docelowy. Pojazdy importowane z USA dość często posiadają inaczej skonstruowane wymienniki ciepła w porównaniu do tych samych modeli dostępnych w Europie.

Silnik, nadwozie i rocznik modelowy

Włożenie pod maskę większego silnika najczęściej zmusza inżynierów do poprowadzenia przewodów klimatyzacji inną drogą. Dłuższe lub krótsze rurki automatycznie zmieniają pojemność całego układu. Zmiana wersji nadwozia (np. z hatchbacka na kombi) często wiąże się ze zmianami w wentylacji kabiny.

Poważną pułapką pozostaje sugerowanie się datą pierwszej rejestracji, wpisaną w ogłoszeniu sprzedażowym. Rocznik rejestracji niezwykle rzadko pokrywa się perfekcyjnie z rocznikiem modelowym przewidzianym przez producenta. Z tego powodu operowanie wyłącznie rokiem wydania auta pozbawionym numeru nadwozia nie zdoła zagwarantować bezbłędnej identyfikacji układu.

Klimatyzacja tylna i dwa parowniki

Największe różnice gramaturowe dotyczą SUV-ów i vanów. Pojazdy te nierzadko występują w dwóch konfiguracjach klimatyzacji: podstawowej (jeden parownik z przodu) oraz rozbudowanej (dodatkowy parownik dla tylnych rzędów siedzeń). Układ z niezależnym nawiewem z tyłu to metry dodatkowych rurek i drugi wymiennik, co znacznie zwiększa objętość układu.

Czy katalog lub tabela ilości czynnika klimatyzacji są wiarygodne?

Uniwersalne tabele dostępne w internecie są niewiarygodne, jeśli nie uwzględniają pełnych atrybutów pojazdu, takich jak silnik, nadwozie, rocznik modelowy czy liczba parowników. Większość darmowych zestawień łączy wiele wariantów w jeden worek, co łatwo prowadzi do błędu przy serwisowaniu.

Warto pamiętać o hierarchii dostępnych źródeł. Jeżeli brakuje fabrycznej tabliczki, opieraj się konsekwentnie na oficjalnej dokumentacji powiązanej z producentem lub autoryzowanym programie obsługowym dla warsztatów. Zwykły, darmowy plik lub wykaz znaleziony w sieci traktuj ze szczególną ostrożnością jako niepewną opcję pomocniczą.

Jak zweryfikować tabelę R-1234yf lub zestawienie dla marki?

Nagłówek wskazujący wyłącznie na nazwę gazu lub markę pojazdu nie rozwiązuje problemu. Poprawny rekord wymaga opisania bardzo wąskiego wariantu auta. Oglądając poszczególne tabele, miej na uwadze pełną checklistę istotnych kryteriów:

• Źródło i data aktualizacji: korzystanie z przestarzałych plików bez ustalonego autora zwiększa błąd weryfikacji.
• Jednostka miary: konieczna jest pewność, że parametry wyrażono w gramach, a nie amerykańskich uncjach (oz). Pomylenie tych wartości doprowadza do poważnych rozbieżności i niedoboru w układzie.
• Rocznik modelowy i kod silnika: obie te cechy zawężają konkretną budowę klimatyzacji ukrytą pod maską.
• Typ nadwozia i rynek sprzedaży: drobne detale bywają całkowicie odmienne zależnie od przeznaczenia regionalnego danego egzemplarza.
• Liczba parowników: ewentualny nadmuch na drugi, czy trzeci rząd foteli wyraźnie przebudowuje docelową pojemność systemu.

Hierarchia wiarygodnych źródeł

Jeśli otrzymasz z różnych źródeł sprzeczne informacje, nigdy ich nie uśredniaj. Zawsze kieruj się konkretną kolejnością sprawdzania:

• Fabryczna tabliczka pod maską: zachowuje najwyższy priorytet. Obrazuje ona wciąż stan wybranego egzemplarza, chyba że w wyniku różnych napraw założono przednie osłony dopasowane z innej wersji.
• Dokumentacja po numerze VIN: oprogramowanie serwisowe sprawnie wyłuskuje dany zestaw wyposażenia układu z użyciem numeru nadwozia. Warto mieć jednak świadomość, że sam numer VIN pozwala tylko odszukać dany schemat pojazdu, ale nie posiada bezpośrednio zakodowanej gramatury gazu.
• Profesjonalny katalog warsztatowy: daje sposobność na świadomy i precyzyjny dobór danych dopasowany według kodu silnika czy roku modelowego.
• Ogólna tabela w internecie: zachowuje najniższy ze wszystkich priorytet. Sporadycznie podlega sprawnym procesom weryfikacji i jest podatna na zaniedbania przy tworzeniu kopii rekordów.

Co przekazać warsztatowi przed napełnieniem układu?

Dobrze przygotowanemu warsztatowi przed rozpoczęciem całej operacji należy przekazać numer VIN, wyraźne zdjęcie tabliczki klimatyzacji, rocznik modelowy, wersję silnika oraz konkretną informację o wariantach wyposażenia (zwłaszcza jeśli we wnętrzu steruje się niezależnie strefą klimatyzacji dla drugiego rzędu siedzeń). Taki zestaw danych ułatwia rzetelną wycenę i ocenę wymaganej masy czynnika jeszcze przed podłączeniem stacji obsługi klimatyzacji.

Istotny pozostaje fakt, że punktowy, fizyczny pomiar ciśnień generowanych w pracującym układzie nie daje mechanikowi podglądu na fabryczną wagę odmierzonego czynnika. Finalne ciśnienie stale ulega przekształceniom zależąc nie tylko od aktualnej temperatury otoczenia, ale również od ogólnych warunków pracy w zamkniętym układzie chłodzącym. Współczesne stacje obsługi pracują wagowo: najpierw odzyskują pozostały czynnik, potem wytwarzają kontrolowaną próżnię, a na koniec napełniają układ dawką odmierzoną co do grama, w tolerancji podanej przez producenta pojazdu.

Samo przygotowanie danych to ułatwienie dla serwisu, ale wszystkie procedury odzysku starego chłodziwa, wytworzenia próżni osuszającej oraz wpuszczenia nowego czynnika wraz z olejem zawsze zostaw odpowiednio wyposażonemu mechanikowi. Mając konkretne wartości (rodzaj gazu i waga), możesz też łatwiej sprawdzić, jaki będzie koszt nabicia klimatyzacji w Twoim pojeździe.
