Sznurek pozwala orientacyjnie zmierzyć i skorygować ustawienie kół. Instrukcja pokazuje przygotowanie bazy, obliczenia, regulację i kontrolę wyniku.

Sznurek pozwala orientacyjnie zmierzyć i skorygować ustawienie kół. Instrukcja pokazuje przygotowanie bazy, obliczenia, regulację i kontrolę wyniku.

Zbieżność na sznurek ustawia się, prowadząc po obu stronach auta dwie równoległe linki na wysokości środków kół, a następnie porównując ich odległość od przedniej i tylnej krawędzi każdej obręczy. Metoda daje wynik orientacyjny. Wartość docelową zawsze pobieraj z danych producenta dla konkretnego modelu. Po domowej regulacji wskazana jest kontrola geometrii w warsztacie.

Metoda sznurkowa sprawdza się do szybkiej weryfikacji lub awaryjnego ustawienia kół, na przykład po wymianie końcówki drążka kierowniczego. Pamiętaj jednak, że jej dokładność zależy od wypoziomowania podłoża, staranności zbudowania bazy odniesienia oraz braku luzów w zawieszeniu. Dokładne omówienie innych opcji znajdziesz w artykule opisującym metody sprawdzania zbieżności kół. Sznurek nie zastępuje pełnego pomiaru całej geometrii, a sam orientacyjny wynik nie potwierdza zdatności auta do jazdy. W przypadku wykrycia luzów, widocznych uszkodzeń lub braku pewności co do stanu zawieszenia, konieczna jest profesjonalna diagnostyka bez podejmowania jazdy.

Czy zbieżność na sznurek można ustawić wystarczająco dokładnie?

Metoda sznurkowa pokazuje położenie obręczy względem utworzonej linii odniesienia z wystarczającą dokładnością do wstępnej korekty, ale nie mierzy pozostałych kątów geometrii. Sznurek nie pozwoli Ci sprawdzić pochylenia koła, wyprzedzenia osi zwrotnicy ani ewentualnego przesunięcia całej osi. Traktuj to rozwiązanie jako narzędzie ratunkowe.

Wartością docelową jest zawsze zakres przewidziany przez producenta danego pojazdu. Ustawienie obu kół dokładnie na 0 mm bez sprawdzenia specyfikacji serwisowej często okazuje się błędem. Samochody w zależności od konstrukcji układu kierowniczego i napędu mogą wymagać lekkiej zbieżności lub rozbieżności.

Kiedy pomiar sznurkiem ma sens?

Ten sposób pomiaru nadaje się doskonale do orientacyjnej kontroli po domowej wymianie elementu układu kierowniczego. Pomaga wyrównać koła do stanu pozwalającego na jazdę bez piszczenia opon przed dojazdem na profesjonalny pomiar warsztatowy. Aby wynik miał sens, jego powtarzalność musisz sprawdzić co najmniej dwoma pełnymi pomiarami. Oznacza to wykonanie odczytów, przetoczenie samochodu w przód i w tył, ponowne ustawienie bazy i zebranie nowych wyników.

Kiedy przerwać pracę i pojechać do warsztatu?

Pracę w garażu przerwij, gdy tylko wykryjesz usterki mechaniczne uniemożliwiające precyzyjny odczyt. Wyraźne luzy w końcówkach drążków, sworzniach, łożyskach kół lub tulejach zawieszenia sprawiają, że koło zmienia pozycję przy każdym ruchu pojazdu. W takiej sytuacji nie uzyskasz miarodajnego i trwałego wyniku.

Zalety

  • Niski koszt materiałów i brak potrzeby specjalistycznego sprzętu
  • Szybka, wstępna weryfikacja zbieżności po domowej wymianie końcówek
  • Wysoka powtarzalność odczytów przy zachowaniu odpowiedniej staranności i stabilnej bazy

Wady

  • Metoda nie weryfikuje kątów pochylenia koła ani wyprzedzenia osi sworznia zwrotnicy
  • Ogromna wrażliwość na precyzję ustawienia sznurka i minimalne luzy w zawieszeniu
  • Brak bezpośredniego odniesienia zebranych pomiarów do centralnej osi geometrycznej pojazdu

Sygnały wymagające diagnostyki

Krzywa felga, ślady poważnego uderzenia w krawężnik, kierownica pozostająca mocno przekrzywiona podczas jazdy na wprost albo auto ściągające mimo wprowadzonych korekt to istotne sygnały wymagające uwagi. Wymagają one przerwania regulacji i pełnej diagnostyki na stanowisku warsztatowym.

Co przygotować do ustawiania zbieżności na sznurek?

Do ustawiania zbieżności na sznurek przygotuj dwa nierozciągliwe sznurki lub jaskrawe żyłki wędkarskie, cztery stabilne podpory oraz miarkę z podziałką milimetrową. Podpory mogą stanowić ciężkie klocki, pachołki lub kozłki warsztatowe. Potrzebujesz również markera do zaznaczania gwintów, kluczy płaskich do nakrętek kontrujących oraz przygotowanej wcześniej karty zapisu odczytów.

Sznurki muszą przebiegać idealnie na wysokości środków piast. Pomiar na różnych wysokościach względem obręczy zmienia długość mierzonej cięciwy. To z kolei uniemożliwia bezpośrednie i poprawne porównanie wyników między poszczególnymi kołami.

Jak przygotować samochód i stanowisko?

Samochód postaw na twardej, całkowicie poziomej nawierzchni. Sprawdź i wyrównaj ciśnienie w oponach zgodnie z naklejką informacyjną pojazdu. Wyjmij z bagażnika ciężkie ładunki, aby auto było w naturalnym stanie gotowości do jazdy.

Przed wykonaniem pierwszego odczytu ustaw kierownicę idealnie na wprost. Kilkukrotne ugięcie zawieszenia poprzez nacisk na błotniki oraz przetoczenie auta o część obrotu koła usunie naprężenia gum. Zawsze mierz dystans do twardych, metalowych rantów felgi. Oparcie miarki o elastyczne boki opon lub nierówne klocki bieżnika fałszuje wynik.

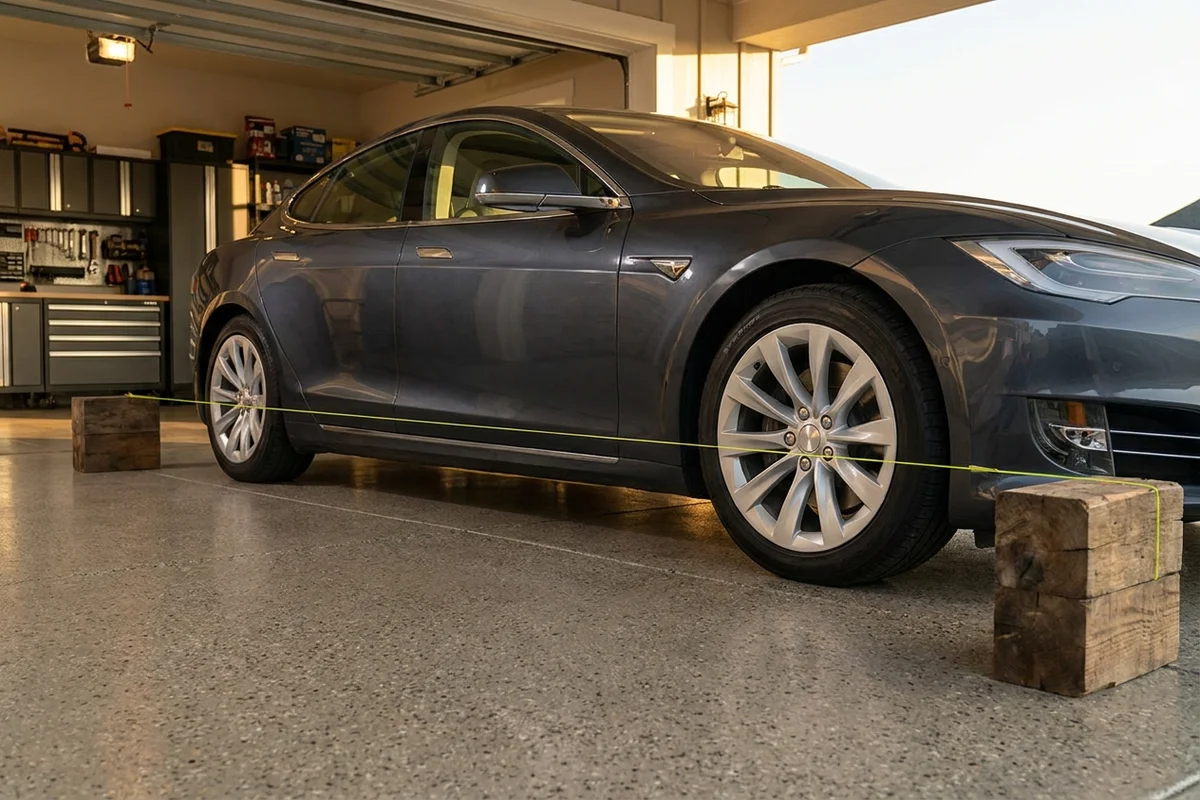

Samochód ustawiony na równej nawierzchni, przygotowany do pomiaru zbieżności sznurkiem

Jak sprawdzić luzy przed pomiarem?

Zmiana położenia koła podczas poruszania nim rękami w płaszczyźnie poziomej wskazuje na wyeksploatowany sworzeń lub drążek kierowniczy. Luz sprawia, że odczyt na postoju będzie inny niż zachowanie koła podczas jazdy z oporem asfaltu. Wszelkie korekty rozpoczynaj dopiero po wymianie zużytych elementów i potwierdzeniu, że metalowa obręcz nie posiada wyraźnego bicia bocznego.

Jak ustawić równoległe sznurki wokół samochodu?

Równoległe sznurki wokół samochodu ustawisz, mierząc odległość między nimi przed oraz za pojazdem tak, aby wartość ta była co do milimetra identyczna. Samo opasanie opon jedną linką dookoła nie tworzy pewnej bazy, ponieważ opony mają wybrzuszenia, a osie różnią się rozstawem.

Jeżeli rozstaw kół przedniej osi jest inny niż tylnej, odległości sznurka od piast nie mogą być ustawione identycznie z przodu i z tyłu. Konieczne jest matematyczne uwzględnienie tej różnicy, czyli tak zwanego offsetu.

Jak zbudować prostokątną bazę pomiarową?

Cztery ciężkie podpory ustaw daleko przed przednim zderzakiem i za tylnym zderzakiem. Poprowadź między nimi dwie mocno napięte linie bez żadnego kontaktu fizycznego z oponami lub karoserią. Linki mają tworzyć wirtualny, idealny prostokąt, w którym zamknięte jest auto.

Równa odległość między lewym a prawym sznurkiem mierzona przed zderzakiem i za autem potwierdza tylko to, że są one do siebie równoległe. Taki wirtualny prostokąt musisz następnie wycentrować względem samochodu przesuwając linki tak, aby zachować symetrię pomiarową względem osi pojazdu.

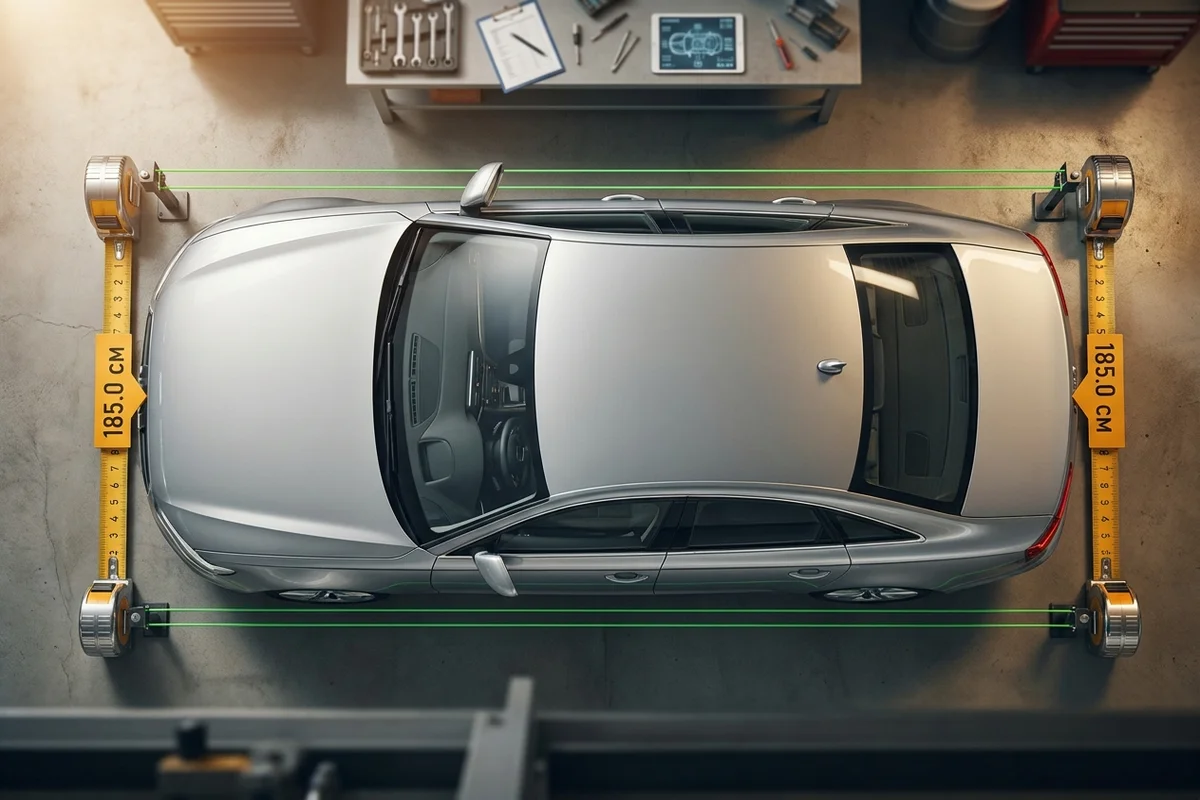

Dwa napięte sznurki poprowadzone równolegle po bokach samochodu na wysokości piast

Jak uwzględnić różny rozstaw kół obu osi?

Większość samochodów osobowych ma różny rozstaw kół na przedniej i tylnej osi. Jeśli rozstaw przedni jest większy od tylnego o 20 mm, to różnica przypadająca na jedną stronę samochodu wynosi 10 mm. Ten offset musisz uwzględnić podczas centrowania prostokąta bazy pomiarowej.

Centrowanie bazy z offsetem

Oparcie bazy wyłącznie na zrównaniu odległości od piast osi tylnej przeniesie na przód błąd znoszenia. Prostokąt ustawiaj tak, aby odległość linki od środków piast przednich wynosiła na przykład 50 mm, a tylnych 60 mm (po obu stronach auta), co odpowiada różnicy w fabrycznym rozstawie kół. Pamiętaj, że to nadal baza umowna: pomiar pokazuje zbieżność względem niej i sam z siebie nie mierzy kąta znoszenia ani przesunięcia osi.

Jak zmierzyć i obliczyć ustawienie każdego koła?

Ustawienie każdego koła obliczysz, mierząc prostopadłą odległość sznurka od przedniej i tylnej krawędzi tej samej obręczy na równej wysokości z osią piasty. Do precyzyjnego pomiaru używaj metalowej miarki. Miarkę puszczaj prostopadle pod sznurek tak, by go nie dotykać i nie odchylać.

Najprościej przyjąć konwencję, gdzie wartość A to odległość sznurka od przedniej krawędzi rantu felgi, a wartość B to dystans od tylnej krawędzi. Obliczasz różnicę Δ = A − B. Wynik dodatni oznacza zbieżność koła, a ujemny jego rozbieżność.

Przykładowo: wymiar A wynosi 35,0 mm, a wymiar B to 34,0 mm. Różnica wynosi +1,0 mm. Oznacza to lekką zbieżność tego konkretnego koła. Pamiętaj jednak, że wyniku 1,0 mm nie wolno uznać za docelowy bez porównania z oficjalną dokumentacją dla Twojego modelu auta.

Jak zapisać odczyty i uniknąć pomyłki ze znakiem?

Zapisywanie pomiarów na bieżąco w przygotowanej karcie roboczej to klucz do sukcesu. Karta powinna zawierać osobne kolumny dla lewej i prawej strony oraz wyraźnie rozdzielać pomiary przed i po korekcie drążków. Całkowita zbieżność osi to suma wyników koła lewego i prawego. Identyczna suma ogólna może ukrywać nierówny podział między stronami, co objawia się przekrzywieniem kierownicy na wprost. Upewnij się, że w karcie wpisany jest model auta: …, aby nie pomylić specyfikacji dla różnych pojazdów.

Parametr / Etap Lewa strona Prawa strona Informacje dodatkowe
Model auta i specyfikacja Model auta: ........ | Zakres: ........ Jednostka: ........ Źródło danych: ........
Typ wartości docelowej - - [ ] Pojedyncze koło / [ ] Cała oś
Odczyt przed korektą A: .... B: .... Δ: .... A: .... B: .... Δ: .... Suma osi: ........
Odczyt po korekcie A: .... B: .... Δ: .... A: .... B: .... Δ: .... Suma osi: ........
Kontrola 1 (po przetoczeniu) A: .... B: .... Δ: .... A: .... B: .... Δ: .... Suma osi: ........
Kontrola 2 (po przetoczeniu) A: .... B: .... Δ: .... A: .... B: .... Δ: .... Suma osi: ........
Pusta karta robocza do pomiaru zbieżności gotowa do wypełnienia

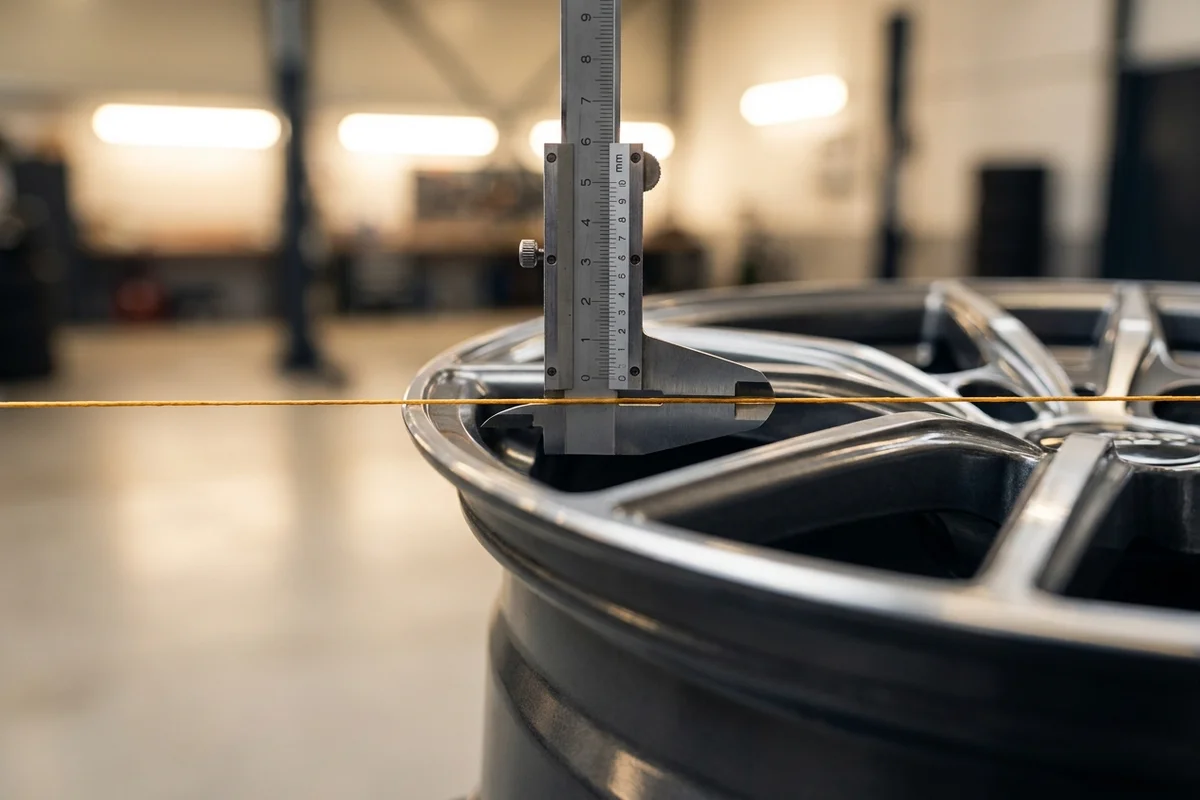

Pomiar odległości między sznurkiem a przednią krawędzią obręczy za pomocą miarki

Poniżej przedstawiamy przykładową, wypełnioną kartę roboczą. Pamiętaj, że przedstawione w niej wartości i zakres od +1,0 do +3,0 mm są wyłącznie fikcyjnym przykładem obliczeniowym i nie stanowią specyfikacji żadnego pojazdu.

Etap prac Lewe koło (A/B/Δ) Prawe koło (A/B/Δ) Suma osi (Δ lewe + Δ prawe)
Zakres producenta (dla osi) - - od +1,0 mm do +3,0 mm
Odczyt nr 1 (przed korektą) A: 33 mm / B: 35 mm / Δ: -2 mm A: 36 mm / B: 34 mm / Δ: +2 mm 0 mm (nieprawidłowy podział)
Odczyt nr 2 (po korekcie) A: 35 mm / B: 34 mm / Δ: +1 mm A: 35 mm / B: 34 mm / Δ: +1 mm +2,0 mm (wynik w normie)
Odczyt kontrolny (po przetoczeniu) A: 35 mm / B: 34 mm / Δ: +1 mm A: 35 mm / B: 34 mm / Δ: +1 mm +2,0 mm (wynik stabilny)
Przykładowa karta robocza pomiaru i regulacji na sznurek (dane fikcyjne)

Jak przeliczyć milimetry na stopnie?

Czasami dokumentacja podaje normy w stopniach, a miarka podaje milimetry. Dla różnicy liniowej Δ zmierzonej na ranci felgi o średnicy D, kąt zbieżności pojedynczego koła wynosi w przybliżeniu θ = arctan(Δ/D). Obliczenia te wykonasz na kalkulatorze naukowym w telefonie.

Rozważmy przykład: dla różnicy odczytów wynoszącej 1,0 mm na feldze o średnicy pomiarowej równej 400 mm, kąt koła to około 0,143 stopnia, co daje nieco ponad 8 minut kątowych. Wartość podawana w milimetrach mocno zależy od średnicy, na której wykonano pomiar. Nie próbuj bezpośrednio porównywać wymiaru z instrukcji w stopniach z przypadkowym pomiarem liniowym bez przeliczenia.

Jak wyregulować drążki kierownicze według pomiaru?

Drążki kierownicze wyregulujesz, zmieniając ich efektywną długość poprzez wkręcanie lub wykręcanie trzpienia gwintu w końcówkach drążków. Kierunek obrotu klucza i sposób kontrowania nakrętki zależą od konstrukcji układu w konkretnym samochodzie. Przed pracą zapoznaj się z ogólnymi wytycznymi w tekście opisującym samodzielne ustawianie zbieżności.

Nie istnieje jeden matematyczny przelicznik liczby obrotów drążka na milimetry ustawienia tarczy koła. Reakcja na pół obrotu klucza zależy od skoku gwintu i specyficznej geometrii zawieszenia. Dlatego regulacja przypomina iteracyjne dostrajanie sprzętu.

Jak wykonać małą korektę krok po kroku?

Przed poluzowaniem nakrętki kontrującej użyj białego markera. Zaznacz pierwotne położenie drążka względem końcówki. Zawsze zaczynaj od ustalenia w dokumentacji, czy podana wartość dotyczy zbieżności dla pojedynczego koła, czy zbieżności całkowitej całej osi. Mając wyliczoną różnicę (Δ), oceń błąd dla każdej ze stron. Wykonaj niewielki, próbny ruch odpowiedniego drążka, a następnie przeprowadź pełny ponowny pomiar A i B. Zapisuj na kartce każdą wykonaną część obrotu klucza. Jeśli pomiar za mocno się zmieni, marker pozwoli Ci łatwo wrócić do punktu wyjścia.

Korekty rozdzielaj starannie na lewą i prawą stronę pojazdu. Przy wycentrowanej przekładni i kierownicy podział korekt między strony zgodnie z konstrukcją układu chroni wyśrodkowanie kierownicy. Duża korekta tylko z jednej strony przy wycentrowanym układzie sprawi, że kierownica przestanie być w centralnym położeniu podczas jazdy na wprost. Po każdej małej zmianie wkręć i zaciśnij nakrętki kontrujące, ściągnij auto ze stojaków, przetocz je po garażu i ponownie skonfiguruj sznurki.

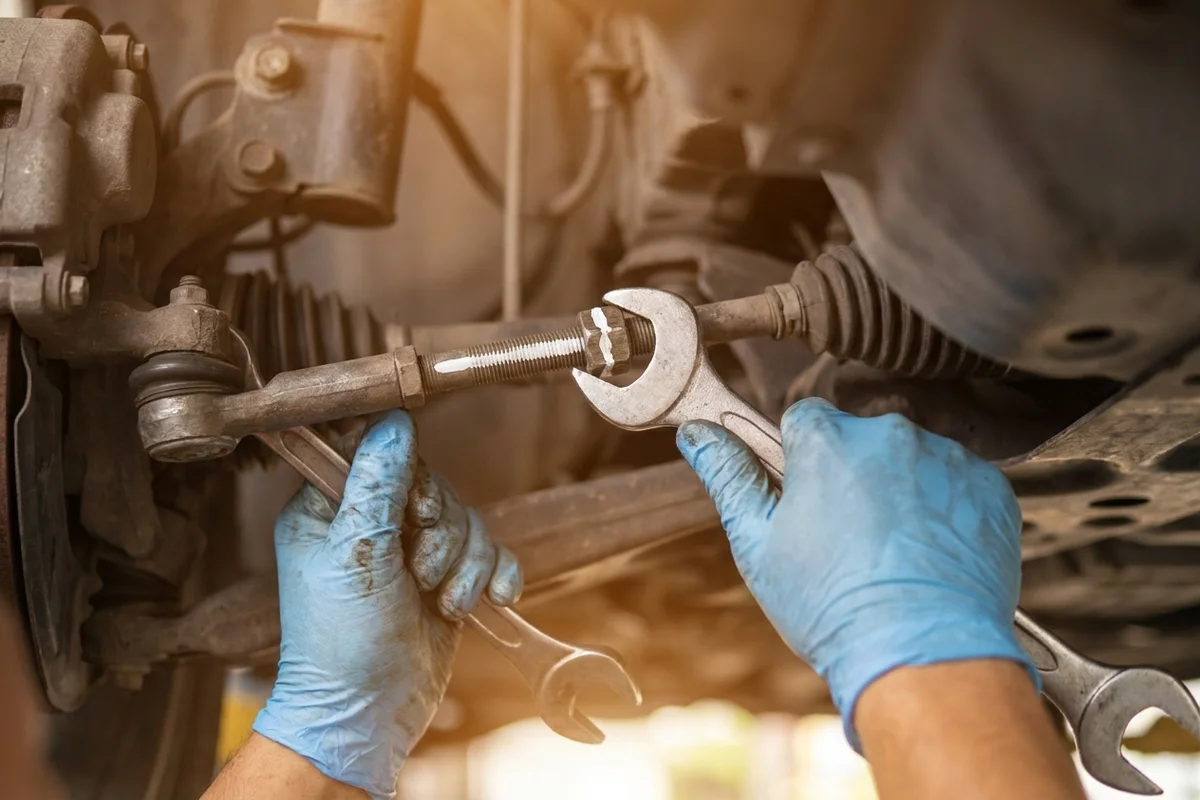

Regulacja długości drążka kierowniczego podczas ustawiania zbieżności
R

Redakcja techniczna noweopony.pl

Ekspert

opracowania merytoryczne

Zawsze przerywaj regulację zbieżności, gdy natrafisz na uszkodzony lub mocno zapieczony gwint drążka. Nigdy nie przeprowadzaj napraw pod samochodem opartym wyłącznie na fabrycznym podnośniku, ponieważ niesie to ogromne ryzyko wypadku. Każdą poluzowaną nakrętkę kontrującą należy na koniec dokręcić z użyciem klucza dynamometrycznego, stosując moment właściwy dla danego modelu.

Jak bezpiecznie pracować przy drążkach?

Zapieczone gwinty zawieszenia wymagają przyłożenia znacznej siły. Samochód zawsze starannie zabezpiecz przed przetoczeniem, stosując skuteczne kliny pod koła. Gdy pracujesz przy podniesionym pojeździe, używaj atestowanych kobyłek warsztatowych.

Bezpieczeństwo naprawy zawieszenia

Praca pod autem opartym wyłącznie na hydraulicznym lub fabrycznym podnośniku nożycowym stanowi duże zagrożenie. Poluzowane nakrętki kontrujące dokręcaj zawsze z momentem siły określonym w instrukcji napraw. Uszkodzonego gwintu lub zniszczonej nakrętki nie pozostawiaj bez wymiany.

Jak sprawdzić wynik po ustawieniu zbieżności na sznurek?

Wynik po ustawieniu zbieżności sprawdzisz, wykonując pełny proces mierzenia od początku, bez przepisywania ułożenia bazy z wcześniejszych pomiarów. Końcowy rezultat musi powtarzalnie mieścić się w zalecanym zakresie, a koło kierownicy podczas jazdy na wprost na płaskiej drodze powinno znajdować się w idealnym poziomie.

Krótka jazda wokół bloku jest potrzebna, lecz nie zastępuje właściwego pomiaru. Fakt, że auto nie ściąga zauważalnie na boki, nie potwierdza w stu procentach poprawnego ustawienia poszczególnych kół. Symetryczny błąd po obu stronach objawi się dopiero przyspieszonym zużyciem bieżnika opon.

Kontrola końcowa przed jazdą

Przed opuszczeniem garażu zweryfikuj poprawne dokręcenie wszystkich nakrętek kontrujących na drążkach. Skręć koła do oporu w lewo i prawo, upewniając się, że ruch jest płynny, a opony nie dotykają nadkoli ani przewodów hamulcowych. Sprawdź, czy kierownica wykonuje taką samą liczbę obrotów w obu kierunkach od ustawienia centralnego.

Dlaczego warto potwierdzić wynik w warsztacie?

Sprzęt warsztatowy diagnozuje auto jako spójny układ wszystkich kół. Garażowa żyłka i miarka są cennymi narzędziami interwencyjnymi, lecz nie uwzględniają relacji całego zawieszenia względem osi geometrycznej nadwozia. Szerzej o profesjonalnym sprzęcie przeczytasz w tekście omawiającym urządzenia do pomiaru geometrii.

R

Redakcja techniczna noweopony.pl

Ekspert

opracowania merytoryczne

Metoda sznurkowa ustępuje precyzją, ponieważ urządzenie do pomiaru geometrii kół pozwala jednoznacznie odnieść pozycję przednich kół do osi geometrycznej pojazdu i jednocześnie bada kąty pochylenia na obu osiach. Pełna kontrola komputerowa jest zdecydowanie wskazana po uderzeniu w krawężnik, wymianie wahacza i zawsze, gdy pomiar garażowy nie daje powtarzalnych wyników.

Najczęstsze błędy przy ustawianiu zbieżności sznurkiem

Najczęstsze błędy przy ustawianiu zbieżności sznurkiem wynikają z pójścia na skróty przy budowie bazy pomiarowej oraz ze złego ułożenia miarki na kole. Różnica zaledwie 1 milimetra odczytu na średnicy 400 milimetrów odpowiada około 0,143 stopnia odchylenia. Przesunięcie miarki czy odgięcie linki palcem niszczy wiarygodność kalkulacji.

Oto lista problemów, na które musisz uważać podczas pracy:

  • Błędne przykładanie miarki do boku opony: Opona posiada napisy techniczne, ochronny rant i zniekształcenia bieżnika, co całkowicie fałszuje uzyskany wynik i prowadzi do złej regulacji. Mierz wyłącznie od gładkiego brzegu metalowej obręczy.
  • Krzywe rozstawienie sznurków pomiarowych: Niedokładne ustawienie podpór sprawia, że baza w rzeczywistości tworzy trapez, a nie równy prostokąt, przez co pomiary stają się bezużyteczne.
  • Brak uwzględnienia różnicy rozstawu kół: Ustawienie tych samych odległości bazy od przednich i tylnych piast, gdy auto ma fabryczny offset, niszczy linię odniesienia dla pomiarów.
  • Zaniechanie przetoczenia auta po korekcie: Opona, która nie obróci się po pracy kluczem na drążku, gromadzi naprężenia zniekształcające odczyt pozycji felgi i uniemożliwiające poprawną diagnozę.
Karta robocza z wypełnionymi wynikami pomiaru zbieżności przed i po regulacji

Pracę zakończ systematyczną listą kontrolną. Upewnij się, że ostateczne wyniki odczytane co najmniej dwa razy po przetoczeniu auta są takie same i mieszczą się w normie przewidzianej przez inżynierów marki. Koło kierownicy ma pozostawać proste, a nakrętki na końcówkach drążków muszą być zaciśnięte. Metoda ze sznurkiem i miarką pozostaje sprytnym sposobem orientacyjnym. W razie trudności z uzyskaniem zadowalającego rezultatu, udaj się do specjalistycznego serwisu w celu zbadania wszystkich kątów ramy i zawieszenia na urządzeniach optycznych.

Czy ten artykuł był pomocny?

Twoja opinia pomoże nam tworzyć lepsze treści

Często zadawane pytania

Tak, pod warunkiem, że nakrętki kontrujące na drążkach kierowniczych są dostępne i łatwe do poruszenia z poziomu podłoża. Nigdy nie kładź się pod autem opartym tylko na podnośniku nożycowym. Jeśli regulacja wymaga siły pod nadwoziem, udaj się do warsztatu.
Wybierz cienką, jaskrawą żyłkę wędkarską lub linkę murarską. Musi być odporna na rozciąganie, aby po mocnym napięciu między podporami nie opadała i tworzyła sztywną, prostą linię na idealnej wysokości środków piast.
Nie. Wiele samochodów wymaga ustawienia kół w delikatnej zbieżności (np. +1 mm) lub rozbieżności w zależności od konstrukcji napędu. Zero jest właściwym wynikiem wyłącznie wtedy, gdy mieści się w oficjalnym zakresie producenta dla danej osi.
Warto to zrobić, szczególnie po wymianie podzespołów zawieszenia lub zderzeniu z krawężnikiem. Sznurek weryfikuje głównie zbieżność, ale urządzenie warsztatowe potwierdzi prawidłowość pozostałych kątów, takich jak pochylenie koła i wyprzedzenie osi sworznia.
