Światła przeciwmgielne w Kia Rio – instrukcja obsługi

W europejskich Kia Rio UB i YB przednie światła przeciwmgielne włącza się po uruchomieniu świateł pozycyjnych, obracając pierścień na lewej manetce do symbolu przednich lamp. Tylne światło uruchamia się odpowiednią pozycją tego samego pierścienia przy włączonych światłach pozycyjnych i przednich przeciwmgielnych albo przy włączonych reflektorach głównych. W starszym Rio JB przednie i tylne lampy obsługują osobne przyciski na desce rozdzielczej.

Zanim zaczniesz szukać włącznika, musisz ustalić, z którą generacją auta masz do czynienia i czy dany egzemplarz w ogóle posiada to wyposażenie, ponieważ w wielu wersjach było ono opcjonalne. Zrozumienie budowy i rozmieszczenia przełączników to podstawa sprawnej obsługi świateł według modelu.

Gdzie są światła przeciwmgielne i ich przełącznik w Kia Rio?

Oficjalne instrukcje Kia rozdzielają 3 europejskie generacje: JB z lat 2006–2011, UB z lat 2012–2016 i YB od 2017 roku. Położenie przełącznika świateł przeciwmgielnych zależy bezpośrednio od rocznika i wersji Twojego auta.

W nowszych generacjach UB i YB instrukcja wskazuje dedykowany pierścień (oznaczony często numerem 1), który znajduje się na lewej manetce kierunkowskazów. Z kolei w starszym modelu JB projektanci zastosowali osobne przyciski wbudowane w deskę rozdzielczą. Pamiętaj, że sama zaślepka na manetce lub jednolity kształt zderzaka nie potwierdza obecności tego systemu. W starszych Rio JB, podobnie jak w najtańszych wersjach nowszych modeli, przednie halogeny stanowiły wyposażenie opcjonalne.

Jak dobrać oficjalną instrukcję do generacji Rio?

Rok pierwszej rejestracji wpisany w dowód rejestracyjny może różnić się od rzeczywistego roku modelowego auta. Dlatego kod generacji, rynek pochodzenia i faktyczne wyposażenie należy zawsze zweryfikować z fizycznym stanem pojazdu i instrukcją przypisaną do numeru VIN. Europejski dokument nie jest potwierdzeniem układu w egzemplarzu sprowadzonym z rynku USA czy Azji.

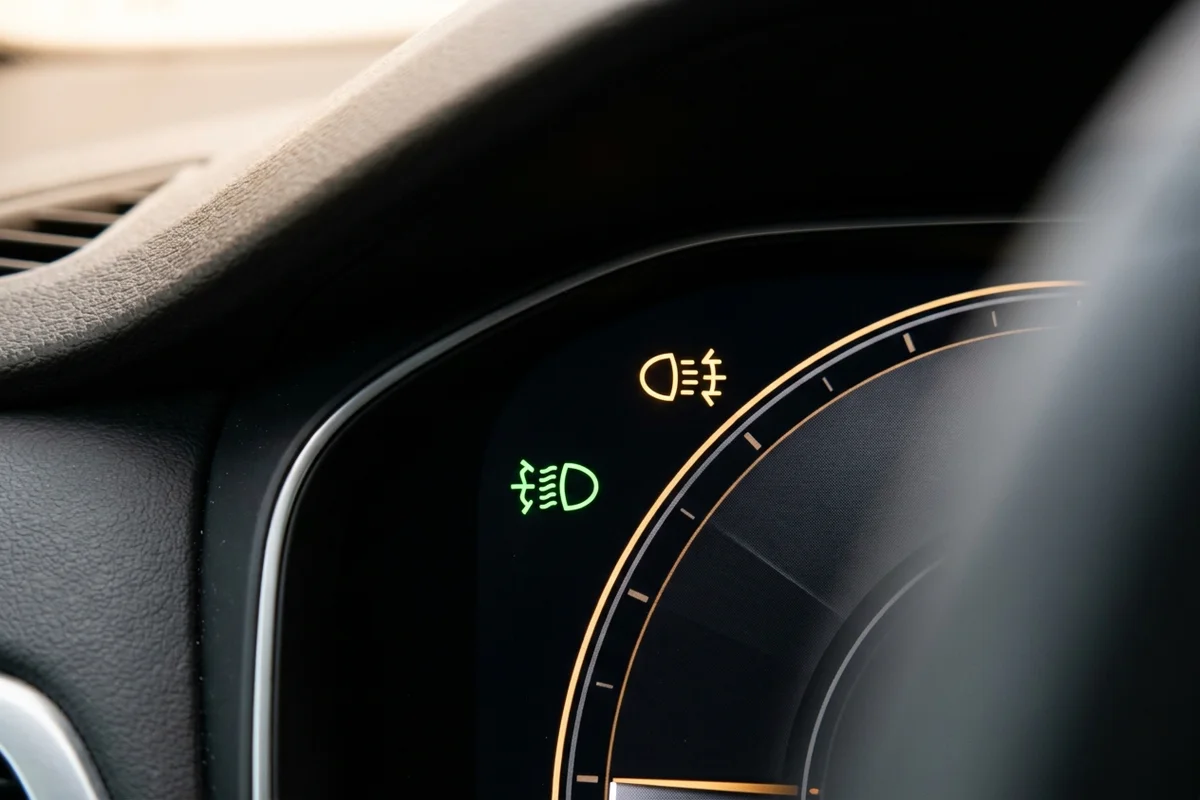

Jak odróżnić symbole i kontrolki przodu oraz tyłu?

Piktogram przednich świateł to symbol reflektora z równoległymi liniami przeciętymi falą, skierowanymi w lewo, natomiast piktogram światła tylnego ma proste linie skierowane w prawo. Szybkie rozróżnienie kierunku kresek pomaga uniknąć przypadkowego uruchomienia silnego, czerwonego światła tylnego, które bez gęstej mgły będzie mocno oślepiać kierowców jadących za Tobą.

Zgodnie z regulaminem ONZ nr 121, kontrolka przednich świateł przeciwmgłowych ma zawsze kolor zielony, a kontrolka światła tylnego kolor żółty (bursztynowy). Oba wskaźniki znajdują się na zestawie wskaźników zegarów i świecą światłem ciągłym tak długo, jak aktywna jest dana funkcja.

Jak włączyć przednie światła przeciwmgielne w Kia Rio?

W Kia Rio UB i YB włączenie przednich świateł przeciwmgielnych polega na uruchomieniu świateł pozycyjnych, a następnie obróceniu pierścienia na lewej manetce do piktogramu przednich lamp. W starszej generacji JB funkcja ta wymaga włączenia reflektorów oraz wciśnięcia dedykowanego przycisku na desce rozdzielczej.

Konstrukcja przełączników wymusza na kierowcy spełnienie określonych warunków. Zabezpiecza to przed jazdą na samych światłach przeciwmgielnych, bez włączonego tylnego oświetlenia pozycyjnego auta.

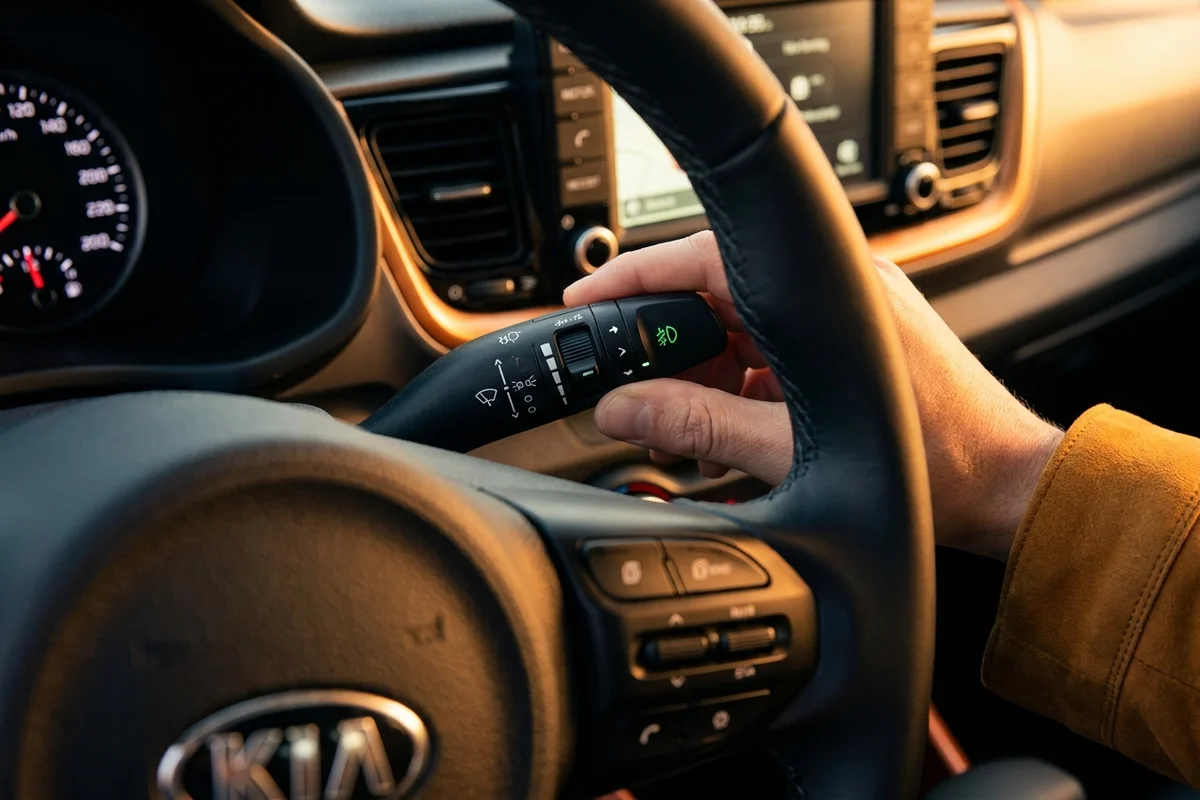

Rio UB i YB: procedura z pierścieniem na manetce

Procedura włączania przedniego oświetlenia przeciwmgłowego dla modeli produkowanych od 2012 roku jest intuicyjna i składa się z trzech kroków:

• Ustaw zewnętrzną część lewej manetki w pozycji świateł pozycyjnych (lub mijania).
• Obróć wewnętrzny pierścień (oznaczony jako 1), aż strzałka na manetce zrówna się z piktogramem przednich lamp.
• Sprawdź, czy na zegarach zapaliła się zielona kontrolka przodu, a następnie upewnij się na postoju, że obie przednie lampy świecą.

Wyłączenie przedniego oświetlenia przeciwmgłowego w wariantach UB i YB następuje poprzez fizyczne cofnięcie pierścienia z pozycji przednich lamp albo przez całkowite wyłączenie wymaganych świateł bazowych. Zgaśnięcie zielonej kontrolki jest dla Ciebie jednoznacznym potwierdzeniem dezaktywacji systemu.

Rio JB: procedura z osobnym przyciskiem

W modelu JB instrukcja przewiduje całkowicie inną logikę uruchamiania przedniego oświetlenia przeciwmgłowego. Najpierw musisz włączyć główne reflektory (światła mijania). Następnie odszukaj na desce rozdzielczej osobny przycisk z symbolem przednich lamp i naciśnij go do pozycji ON.

Ponowne naciśnięcie przycisku całkowicie wyłącza oświetlenie. Zwróć uwagę, że brak takiego przycisku w kabinie najpewniej oznacza brak tej fabrycznej opcji, a nie uszkodzenie czy wymontowanie układu.

Jak włączyć tylne światło przeciwmgielne w Kia Rio?

Tylne światło przeciwmgielne w Kia Rio UB i YB uruchomisz, obracając zewnętrzny przełącznik na reflektory i przekręcając pierścień manetki na symbol tylnej lampy. Alternatywnie możesz je włączyć przy uruchomionych światłach pozycyjnych i przednich przeciwmgielnych. W wersjach na ruch prawostronny (jak w Polsce) pojedyncze tylne światło świeci po lewej stronie lub pośrodku pojazdu; na rynkach z ruchem lewostronnym może być po prawej.

Użycie tylnej oprawy wiąże się z surowszymi wymogami bezpieczeństwa, ponieważ używa się jej wyłącznie w warunkach spadku widoczności poniżej 50 metrów (zgodnie z art. 30 ust. 3 PoRD). Poprawne aktywowanie układu zawsze zaowocuje pojawieniem się pomarańczowo-żółtego wskaźnika.

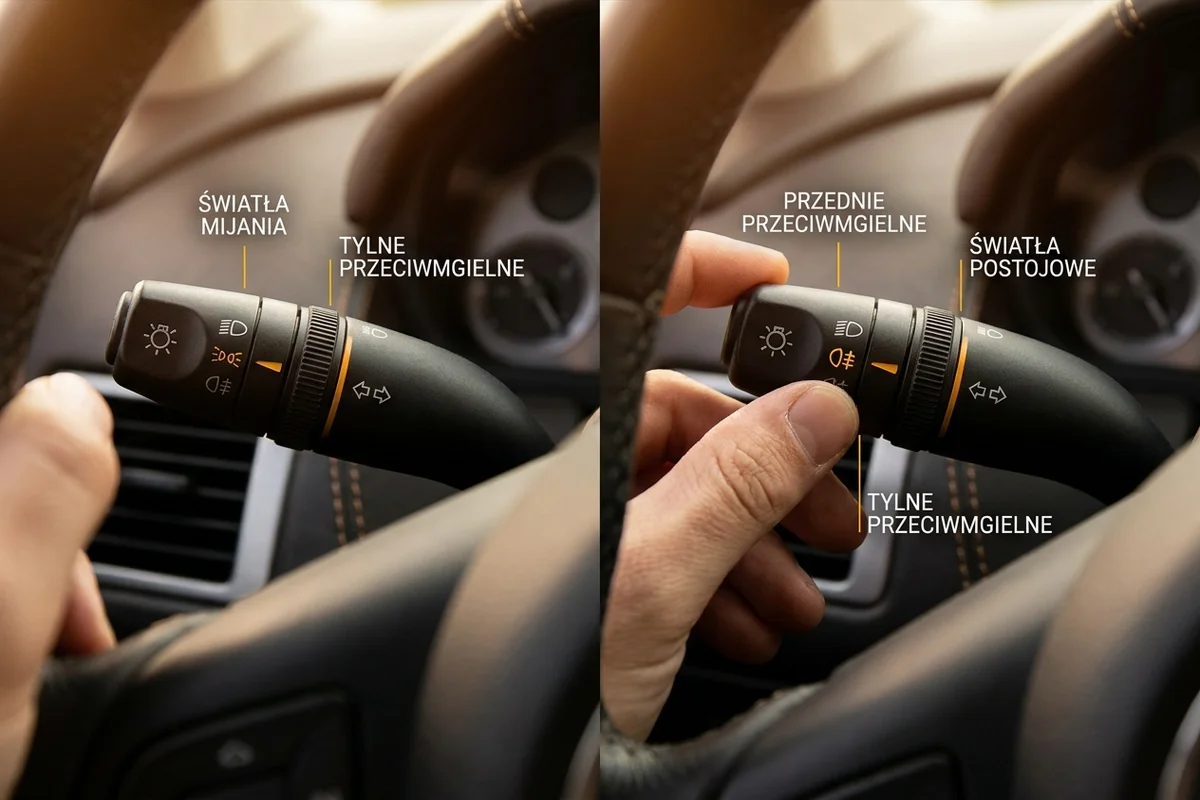

Rio UB i YB: procedura tylnego światła na manetce

Europejskie instrukcje przypisane dla modeli UB i YB wskazują dwa warianty uruchomienia tylnej, czerwonej lampy, które wybierasz zależnie od warunków i wyposażenia:

• Wariant 1: Włącz reflektory (światła mijania), a następnie obróć pierścień numer 1 na manetce do symbolu tylnej lampy.
• Wariant 2: Zostaw włączone światła pozycyjne, następnie uruchom przednie światła przeciwmgielne i dopiero w trzecim kroku wybierz pozycję tylnej lampy.

Według dokumentacji technicznej, ten rodzaj oświetlenia jest obsługiwany przez przełączniki w wersjach Typ A lub Typ B. Wyłączenie w przypadku przełącznika Typu A następuje przez ponowne przekręcenie pierścienia na tylną pozycję, a w przypadku Typu B poprzez cofnięcie go całkowicie w dół na pozycję OFF. W obu wariantach system dezaktywuje się również po zgaszeniu głównych reflektorów. Żółta kontrolka musi natychmiast zgasnąć. Pamiętaj: widoczna z tyłu zaledwie jedna czerwona lampa to fabryczna konfiguracja auta, a nie sygnał przepalonej żarówki z prawej strony.

Rio JB: tylny przycisk i dwa warianty świateł bazowych

Starsza generacja JB również udostępnia dwie logiczne ścieżki uruchomienia tego oświetlenia. Pierwsza to ustawienie przełącznika zewnętrznego oświetlenia na pozycję 2 (reflektory) i wciśnięcie osobnego, opisanego przycisku dla tyłu na konsoli. Drugi wariant jest dla wersji bogatszych: jeśli Twoje auto posiada przednie halogeny, możesz pozostawić manetkę w pozycji 1 (światła pozycyjne), uruchomić przednie lampy i dopiero wtedy wcisnąć przycisk tylnego światła.

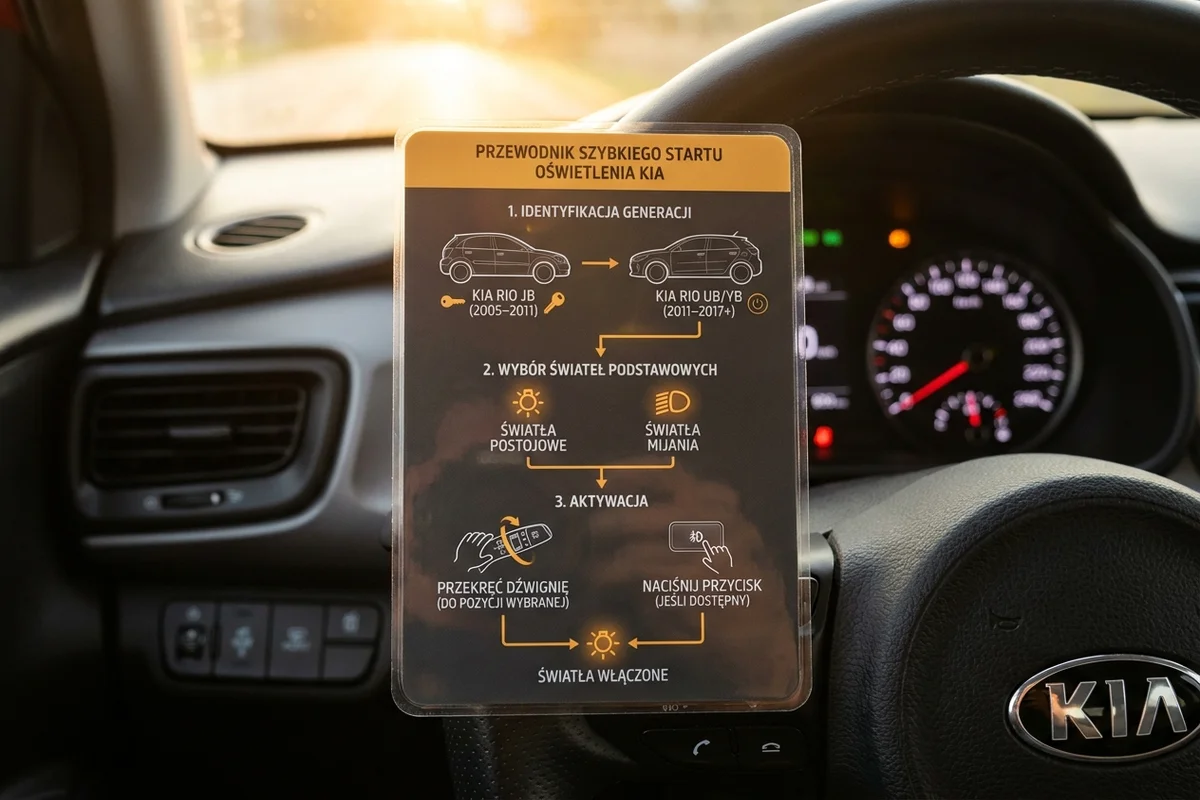

Kia Rio: szybka macierz obsługi świateł przeciwmgielnych

Szybka macierz systematyzuje wszystkie sześć potwierdzonych wariantów włączania systemu dla rynków europejskich. Ustalając najpierw swoją generację i rodzaj dostępnych przełączników, zminimalizujesz ryzyko pomyłki na drodze.

Przekrój przez generacje dobitnie pokazuje, że o ile JB opiera się na niezależnych mechanicznych przyciskach, o tyle kierowcy modeli UB i YB muszą zapanować nad sekwencyjnym pierścieniem na manetce.

Checklista przed rozpoczęciem jazdy

Jeżeli przełączniki w Twojej kabinie nie pokrywają się ze schematami prezentowanymi dla generacji JB, UB i YB, przyczyną może być nietypowe wyposażenie, rok modelowy lub specyfikacja rynku pochodzenia. W takim wypadku należy zweryfikować fizyczny stan pojazdu i oprzeć się na instrukcji dopasowanej do numeru VIN oraz faktycznego wariantu wyposażenia.

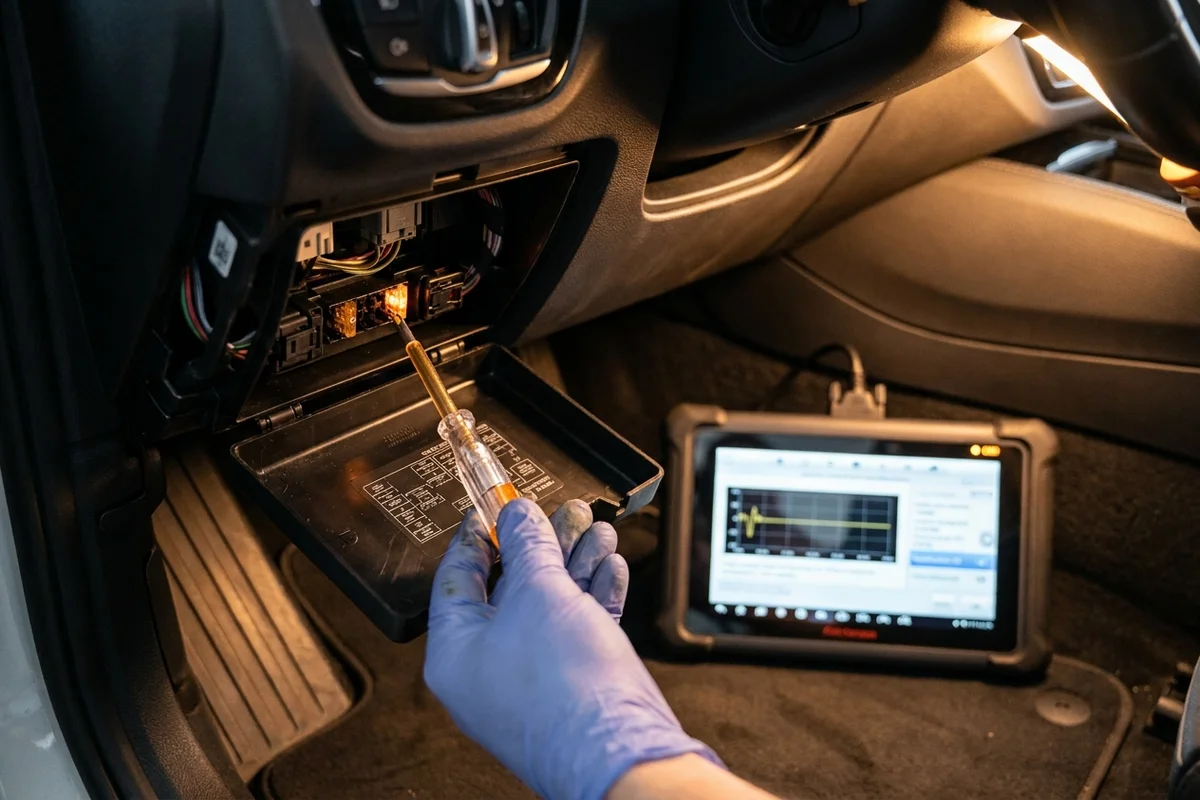

Co zrobić, gdy światła przeciwmgielne Kia Rio nie działają?

Gdy system lamp zawodzi, w pierwszej kolejności rozpoznaj dokładny objaw, ponieważ brak kontrolki kieruje uwagę na inny problem niż świecąca kontrolka przy zgaszonych reflektorach zderzaka. Właściwe przyporządkowanie objawów pozwala odróżnić prosty błąd obsługi od rzeczywistej usterki mechanicznej czy problemu ze wspólnym obwodem.

Gdy obwód wymaga nowej ochrony, zwróć uwagę na wartości amperażu. Instrukcja wersji JB podaje bezpieczniki FR FOG LP 10 A i RR FOG LP 10 A, podczas gdy nowsze UB wymaga częściowo innych wartości: FOG LP FRT 15 A i FOG LP RR 10 A. Różnice te udowadniają, że nie wolno przenosić schematów w ciemno na wariant YB. Bezpiecznik należy zawsze zastępować wyłącznie elementem o takim samym amperażu, ponieważ zamontowanie większej płytki zignoruje zwarcie i stworzy ryzyko przegrzania instalacji elektrycznej pojazdu.

Objaw, przyczyna i bezpieczna kontrola

Typowe sytuacje usterkowe zostały rozdzielone na czytelne scenariusze. Brak przednich halogenów w połączeniu z brakiem wskaźnika to na ogół sygnał zablokowanej procedury włączania.

Kiedy potrzebny jest elektromechanik samochodowy?

Doraźna wymiana szklanej bańki żarówki pozwala rozwiązać część problemów we własnym zakresie, ale nie w każdym przypadku będziesz w stanie interweniować pod domem.

Zanim wyjedziesz w jesienną podróż, przetestuj omawiane oświetlenie według szybkiej macierzy dostępnej powyżej. Zawsze rozpocznij od potwierdzenia swojej generacji, zweryfikuj sprzęt i włącz odpowiednie światła bazowe przed operowaniem manetką lub wciskaniem przycisków. Pamiętaj też, że dedykowana instrukcja przypisana do konkretnego kraju sprzedaży oraz numeru VIN ma najwyższy priorytet i ostateczne zdanie wobec jakichkolwiek schematów uniwersalnych.
