Jak zamontować i podłączyć światła do jazdy dziennej?

Światła do jazdy dziennej musisz zamontować parami, symetrycznie z przodu auta, na wysokości od 250 do 1500 mm, nie dalej niż 400 mm od bocznego obrysu i co najmniej 600 mm od siebie. Instalacja musi włączać oświetlenie automatycznie po uruchomieniu silnika i gasić je, gdy włączysz światła mijania, drogowe lub przednie światła przeciwmgłowe.

Poprawny montaż to połączenie trzech elementów: wyboru homologowanych lamp, precyzyjnego wymierzenia zderzaka oraz wpięcia się w instalację elektryczną tak, by układ reagował na status zapłonu i innych świateł. Zanim sięgniesz po wiertarkę, sprawdź kompletny przewodnik po światłach dziennych, aby upewnić się, że Twój zestaw ma wszystkie wymagane certyfikaty. Poniższa instrukcja bazuje na klasycznej instalacji 12 V. Zawsze jednak traktuj schemat producenta DRL jako nadrzędny, a przy skomplikowanej elektronice samochodu rozważ wsparcie elektryka.

Co sprawdzić przed montażem świateł do jazdy dziennej?

Zanim rozpoczniesz fizyczny montaż świateł do jazdy dziennej, upewnij się, że zestaw zawiera dwie certyfikowane lampy barwy białej, dedykowane uchwyty, wiązkę z bezpiecznikiem oraz moduł sterujący automatyką. Do samochodu zawsze montuje się dwa światła skierowane prosto przed pojazd, rozmieszczone symetrycznie względem jego osi wzdłużnej.

Jak rozpoznać lampy z homologacją DRL?

Wymagania instalacyjne wynikają z załącznika nr 6 do rozporządzenia w sprawie warunków technicznych pojazdów (Dz.U. 2024 poz. 502). Aby montaż był w pełni legalny, każda lampa musi posiadać na kloszu lub obudowie trwałe oznaczenie „RL” oraz znak „E” z numerem kraju (np. E20 dla Polski). Symbol „RL” jednoznacznie identyfikuje funkcję światła dziennego. Samo logo CE na pudełku czy opis na aukcji internetowej to za mało – podczas kontroli drogowej liczy się wyłącznie znak wytłoczony na produkcie.

Kiedy instalację powinien sprawdzić elektryk samochodowy?

Nie w każdym aucie podłączenie sprowadza się do znalezienia „plusa i minusa”. Klasyczna instalacja jest prosta, ale nowoczesne systemy bywają wrażliwe na modyfikacje. Wymaga to odpowiedniego podejścia, szczególnie jeśli chcesz uniknąć komunikatów o usterkach na desce rozdzielczej.

Rozmieszczenie świateł do jazdy dziennej: jakie wymiary zachować?

Prawidłowe rozmieszczenie świateł do jazdy dziennej polega na zachowaniu widełek 250–1500 mm od podłoża, maksymalnie 400 mm od bocznego obrysu auta i minimum 600 mm odległości między samymi lampami. Zawsze pamiętaj, że wszystkie pomiary wykonujesz bezpośrednio do krawędzi homologowanej powierzchni świetlnej, a nie do zewnętrznej obudowy z tworzywa lub do krawędzi samego klosza, który nierzadko jest znacznie większy.

Wysokość i odległość od obrysu samochodu

Wysokość mierzysz na aucie zaparkowanym na równym, poziomym podłożu przy typowym obciążeniu zawieszenia. Dolna krawędź powierzchni świetlnej musi znajdować się co najmniej 250 mm nad asfaltem, a górna nie może przekroczyć 1500 mm. Z kolei zewnętrzna krawędź powierzchni świetlnej musi znajdować się nie dalej niż 400 mm od najszerszego punktu karoserii (bez lusterek).

Jaki rozstaw między lampami DRL jest dozwolony?

Wzajemna odległość między wewnętrznymi krawędziami dwóch lamp musi wynosić minimum 600 mm. Istnieje tylko jeden wyjątek: jeżeli całkowita szerokość Twojego auta nie przekracza 1,3 metra (co dotyczy głównie mikrosamochodów), wymóg ten ulega zmniejszeniu do 400 mm. Upewnij się też, że w wyznaczonym miejscu lamp nie będzie zasłaniać ramka tablicy rejestracyjnej ani żaden wystający element zderzaka.

Jak przygotować samochód i instalację elektryczną?

Przygotowanie instalacji elektrycznej pod DRL wymaga w pierwszej kolejności bezpiecznego odłączenia ujemnego zacisku akumulatora. Zrób to w oparciu o procedurę producenta samochodu, upewniając się wcześniej, jak prawidłowo zabezpieczyć ustawienia radia, szyb, alarmu czy systemu zarządzania energią. Dopiero po przygotowaniu pojazdu przejdź do identyfikacji punktów wpięcia zasilania, masy i sygnału przy pomocy multimetru. Nigdy nie ufaj samej kolorystyce izolacji przewodów w aucie, ponieważ producenci nie stosują jednego uniwersalnego standardu dla funkcji elektrycznych.

Jakie narzędzia i materiały będą potrzebne?

Zanim zabierzesz się do pracy, skompletuj niezbędny sprzęt. Zwykłe skręcenie kabli izolowanych taśmą szybko skończy się korozją pod wpływem soli i wilgoci z drogi.

• Multimetr samochodowy do szukania sygnałów.
• Zaciskarka do konektorów, uszczelnione złącza samochodowe zapobiegające korozji, koszulki termokurczliwe i opaski zaciskowe (trytytki).
• Ochronny peszel z tworzywa sztucznego.
• Gumowe przepusty (jeśli przewód przechodzi przez blachę).
• Dodatkowy bezpiecznik z oprawką.

Jak wyznaczyć zasilanie, masę i sygnał świateł?

Sterownik lamp potrzebuje trzech kluczowych informacji. Punkt zasilania, potocznie nazywany „po zapłonie” (często oznaczany jako zacisk 15), to miejsce, w którym napięcie pojawia się po włączeniu pojazdu, a znika po jego zgaszeniu. Sygnał wyłączający pobiera się z instalacji reflektorów. Musisz uważnie zweryfikować multimetrem, czy po wpięciu przewodu w dany punkt światła dzienne faktycznie gasną we wszystkich wymaganych trybach: przy włączonych światłach mijania, drogowych oraz przednich przeciwmgłowych. Trzecim elementem jest masa.

Jak zamontować światła do jazdy dziennej w zderzaku lub kratce?

Światła do jazdy dziennej instaluje się w zderzaku lub dolnej kratce wlotu powietrza za pomocą dedykowanych metalowych uchwytów, które należy przykręcić sztywno do karoserii. Pamiętaj, że wybrane miejsce montażu nie może blokować przepływu powietrza do chłodnicy ani kolidować z radarem tempomatu, czujnikami parkowania, pracującymi żaluzjami chłodnicy oraz kluczową strefą zgniotu i pracy samego zderzaka.

Montaż uchwytów krok po kroku

Procedura mechaniczna jest najprostszą częścią, ale wymaga precyzji, by zachować symetrię.

1. Oznacz taśmą malarską oś centralną samochodu na zderzaku.
2. Wymierz punkty montażowe, sprawdzając trzykrotnie wymiary (250–1500 mm wysokości, 400 mm od krawędzi bocznej i 600 mm między lampami) i zachowując idealnie tę samą wysokość po obu stronach.
3. Przewierć ostrożnie plastik kratki. Jeśli wkręcasz się w metal lub musisz przeprowadzić przewody przez blachę, koniecznie zainstaluj gumowy przepust i zabezpiecz otwór preparatem antykorozyjnym.
4. Przykręć uchwyt do kratki w sposób gwarantujący łatwy dostęp do śrub na przyszłość. Następnie wepnij i przykręć samą lampę, ustawiając kąt świecenia precyzyjnie według wytycznych producenta DRL.

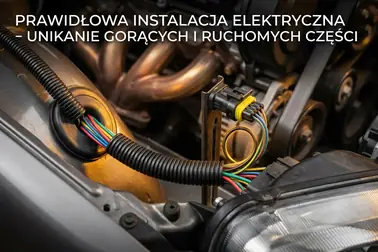

Jak bezpiecznie poprowadzić przewody?

Wszystkie kable zamknij w elastycznym peszlu ochronnym. Wiązkę prowadź tak, aby omijała ruchome elementy zawieszenia, paski osprzętu silnika, wentylatory oraz gorące rury układu wydechowego. Przewód mocuj opaskami zaciskowymi do fabrycznych twardych elementów (np. pas przedni), zostawiając drobny zapas luzu przy samej lampie na wypadek wibracji. Złącza elektryczne staraj się układać tak, aby kable wchodziły do nich od dołu – dzięki temu woda spływająca po izolacji nie będzie gromadzić się wewnątrz wtyczki.

Jak podłączyć światła do jazdy dziennej z modułem sterującym?

Podłączenie świateł DRL wyposażonych w fabryczny moduł sterujący polega na połączeniu wiązki z uziemieniem, zabezpieczonym bezpiecznikiem zasilaniem oraz przewodem wzbudzającym ze świateł mijania. Zawsze ściśle trzymaj się schematu dołączonego przez producenta Twojego zestawu, ponieważ moduły różnych firm wykorzystują inną logikę wejść.

Kolejność wykonywania połączeń

Połączenia wykonuj w bezpiecznej kolejności przy odpiętym akumulatorze. Zacznij od poprowadzenia długich przewodów od lamp do komory silnika, następnie podepnij solidną masę. Kolejny krok to podpięcie wejścia sygnałowego do wybranego przewodu reflektorów i wreszcie zasilania. Główny bezpiecznik włóż do oprawki na samym końcu, tuż przed pierwszym testem instalacji, dobierając starannie jego wartość do przekroju przewodu oraz wytycznych z instrukcji zestawu. Nie pobieraj zasilania z przypadkowego przewodu fabrycznej lampy, dopóki nie potwierdzisz jego pełnej obciążalności prądowej oraz logiki działania układu sterującego. Jeśli instrukcja nakazuje zasilanie prosto z akumulatora (tzw. moduły napięciowe wybudzające się po wzroście napięcia z alternatora), podepnij kabel dokładnie w tym miejscu.

Jak powinna działać automatyka DRL?

Zgodnie z przepisami, światła do jazdy dziennej mają obowiązek zapalać się samoczynnie w momencie, gdy stacyjka (lub przycisk Start) znajduje się w pozycji umożliwiającej pracę silnika. Moduł sterujący ma za zadanie wyłączyć je bezzwłocznie w momencie, gdy przełączysz oświetlenie na światła mijania, drogowe (z wyjątkiem tzw. mrugania światłami drogowymi) lub przednie przeciwmgłowe. Aktualne przepisy dopuszczają, by wraz z DRL paliły się tylne światła pozycyjne, jednak w nowoczesnych autach najczęściej za dnia palą się wyłącznie lampy przednie.

Jak podłączyć światła do jazdy dziennej bez automatu?

Instalację DRL bez fabrycznego modułu automatycznego możesz zbudować, wykorzystując przekaźnik samochodowy z zaciskami 30, 85, 86 i 87a, który po otrzymaniu sygnału ze świateł mijania rozłączy obwód lamp dziennych. Samo zamontowanie zwykłego przycisku (włącz/wyłącz) na desce rozdzielczej jest nielegalne w autach po raz pierwszy zarejestrowanych po 31 grudnia 2009 roku, ponieważ prawo wymaga tam pełnej automatyki. W pojazdach zarejestrowanych wcześniej dopuszcza się ręczny przełącznik, jednak schemat instalacji i tak musi wymuszać natychmiastowe zgaszenie świateł DRL w chwili zapalenia oświetlenia nocnego.

Schemat z przekaźnikiem 30, 85, 86 i 87a

Jeżeli Twój samochód opiera się na klasycznych sygnałach 12 V (bez udziału modulacji PWM, sterowania masą oraz zaawansowanej magistrali CAN), pięciostykowy przekaźnik przełączny idealnie sprawdzi się jako odwracacz sygnału.

1. Zacisk 30: podłączasz tu zasilanie „po zapłonie” zabezpieczone własnym bezpiecznikiem włożonym blisko źródła prądu.
2. Zacisk 87a: to pin, który przekazuje napięcie, gdy przekaźnik jest w stanie spoczynku. Zasilasz z niego dodatnie przewody nowych lamp DRL.
3. Zacisk 87: pozostaje całkowicie niewykorzystany (jest to zestyk zwierny, dla którego w tym układzie nie ma zadania).
4. Zacisk 85: podpinasz go na stałe do masy pojazdu.
5. Zacisk 86: tutaj wpinasz sygnał sterujący zaczerpnięty z obwodu fabrycznych świateł pojazdu.

Na tym etapie upewnij się, że czarne, ujemne przewody z obu nowych lamp DRL również zostały solidnie połączone z punktem masowym karoserii. Gdy odpalasz silnik, prąd z pinu 30 płynie prosto do 87a i lampy świecą. Gdy natomiast włączysz oświetlenie pojazdu, napięcie dociera do zacisku 86, cewka w przekaźniku pobudza się i przełącza zestyk na pusty pin 87. Otwiera to połączenie 30-87a, pozbawiając DRL zasilania i powodując ich wygaszenie.

Najczęstsze błędy przy podłączeniu bez sterownika

Konstruowanie własnej wiązki z przekaźnikiem potrafi przysporzyć problemów, jeśli nie zachowasz podstawowych reguł elektryki.

Jak sprawdzić światła DRL po montażu?

Po montażu sprawdź poprawne działanie świateł DRL: upewnij się, że włączają się od razu po zapłonie, świecą równo bez drżenia i gasną po aktywowaniu świateł mijania lub przednich przeciwmgłowych. Test warto wykonać we dwie osoby, by mieć pełen pogląd na reakcję instalacji na polecenia kierowcy.

Test funkcjonalny krok po kroku

Wyłącz zapłon i upewnij się, że DRL nie czerpią prądu. Następnie przekręć kluczyk lub wciśnij przycisk Start. Lampy dzienne muszą zapalić się natychmiast. Jeżeli są zamontowane খুব blisko (do 40 mm) od przednich kierunkowskazów, włączenie kierunkowskazu musi powodować gaśnięcie lub przygasanie lampy DRL po tej samej stronie. Ostatni krok to przełączanie świateł manetką – upewnij się, że opanowałeś włączanie świateł dziennych z wnętrza i że przełączenie na tryb nocny skutkuje zgaszeniem LED-ów.

Co oznacza migotanie albo komunikat o uszkodzonej żarówce?

Błędy i mruganie po pierwszej próbie drogowej to znak, że moduł sterujący auta nie toleruje obcego obwodu. Częstym winowajcą są też błędy w samej konstrukcji montażu.

Gdy pomyślnie przejdziesz wszystkie testy, Twoje auto jest gotowe na drogi. Sprawdź jeszcze raz przepisy, kiedy wolno używać DRL, zwłaszcza w czasie gorszej pogody, i dbaj o czystość nowych kloszy.

Przed założeniem narzędzi skontroluj kilka szczegółów: homologację „RL” i „E”, dwa symetryczne światła, wysokość montażu od 250 do 1500 mm, odległość od obrysu poniżej 400 mm i przynajmniej 600 mm rozstawu między lampami. Dobrze zaizolowane przewody i bezbłędnie działający automat zapewnią Ci spokój podczas każdego przeglądu. W razie jakichkolwiek wątpliwości związanych z obwodami CAN lub braku sprzętu pomiarowego, rozważ oddanie sprawy w ręce zaufanego elektryka, aby spokojnie uniknąć ryzykownych zwarć i uszkodzeń w sterownikach komfortu.
