Odpalanie hybrydy i motocykla na kable: zasady i punkty rozruchowe

W samochodzie hybrydowym kable podłącza się wyłącznie do wskazanego przez producenta obwodu 12 V, a nigdy do instalacji wysokonapięciowej. W przypadku motocykla kluczowe jest potwierdzenie zgodności napięcia dawcy i biorcy. Jeśli natomiast jeździsz autem z akumulatorem przeniesionym do bagażnika, prąd podajesz przez zdalne punkty rozruchowe umieszczone pod maską.

Te trzy scenariusze łączy jedno zjawisko: tradycyjny widok dużego akumulatora z łatwo dostępnymi klemami ustępuje miejsca nowym rozwiązaniom technicznym. Schemat elektryczny i położenie punktów dostępowych potrafią mocno różnić się między generacjami pojazdów, a nawet wersjami silnikowymi. Właśnie dlatego ostateczną wytyczną dla Twojego auta zawsze stanowią fabryczne oznaczenia pod maską oraz instrukcja obsługi.

Zanim wybierzesz swoją ścieżkę awaryjnego uruchamiania silnika, pamiętaj, że ten poradnik dotyczy rozpoznania punktów i ograniczeń. Jeśli interesuje Cię pełna kolejność podłączania kabli, znajdziesz ją w naszym głównym poradniku krok po kroku.

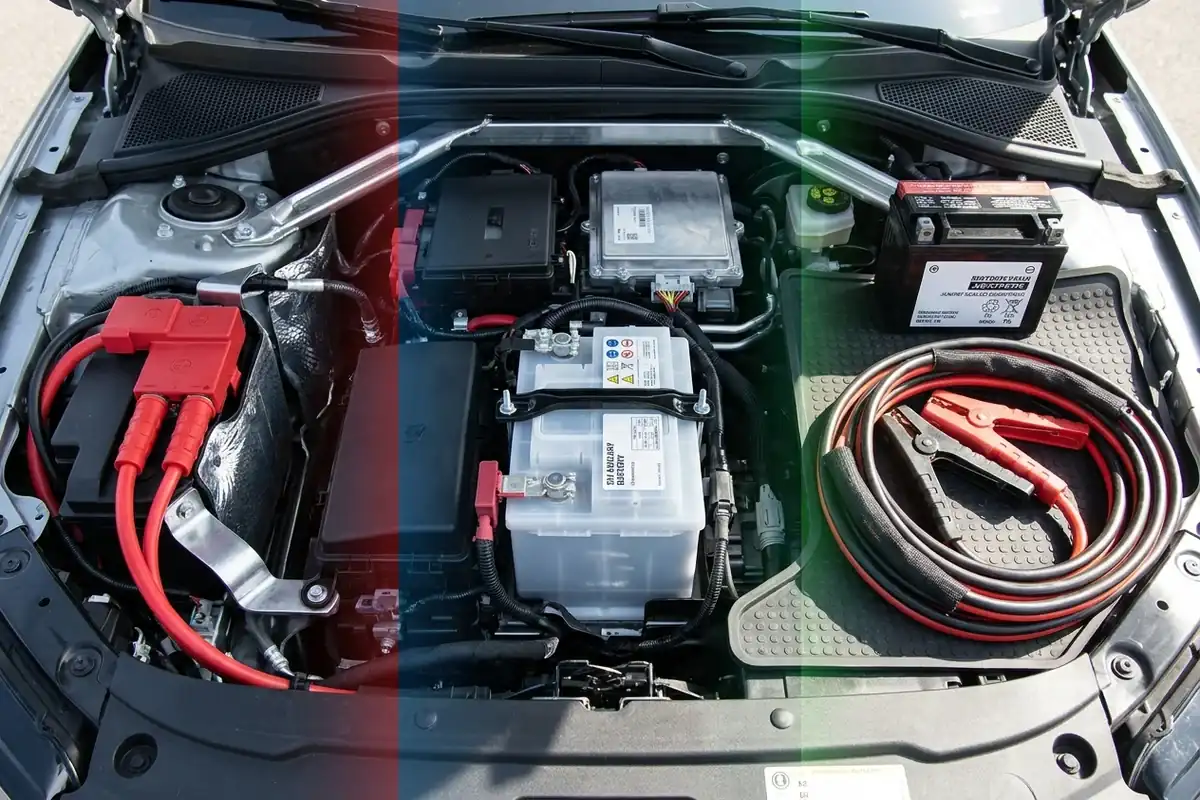

Hybryda, motocykl czy zdalne punkty: który scenariusz wybrać?

Wybór procedury awaryjnej zależy od typu pojazdu, ponieważ odpalanie hybrydy z kabli wymusza zlokalizowanie pomocniczego obwodu 12 V, odpalanie motocykla na kable wymaga dopasowania napięcia, a uruchomienie dużego auta oznacza poszukiwania zdalnych punktów rozruchowych. Rozpoznanie właściwego scenariusza zabezpiecza elektronikę przed kosztownym spaleniem.

W samochodzie z napędem hybrydowym rozruch awaryjny ożywia jedynie instalację pomocniczą 12 V. Zazwyczaj producent wydziela bezpieczne zaciski pod maską lub w skrzynkach bezpieczników. Nie wolno dotykać pomarańczowych przewodów grubego przekroju, które przenoszą prąd o wysokim napięciu z baterii trakcyjnej.

Jeśli ratujesz jednoślad, musisz wiedzieć, z czym pracujesz. Nowsze maszyny opierają się na instalacji 12 V, ale starsze konstrukcje bardzo często wykorzystują architekturę 6 V. Źródło zasilania musi mieć dokładnie takie samo napięcie znamionowe. Ostatnim przypadkiem są nowoczesne samochody spalinowe. Jeżeli akumulator znajduje się pod siedzeniem, w bagażniku lub pod skomplikowanymi osłonami, konstruktorzy wyprowadzają dedykowany zacisk dodatni i punkt masowy do komory silnika.

Przed przystąpieniem do rozruchu wykonaj szybką checklistę oględzin:

• Upewnij się co do zgodności napięcia dawcy i biorcy (szczególnie istotne przy motocyklach).
• Sprawdź fizyczny stan akumulatora: zamarznięcie, pęknięcia obudowy czy wyciek kwasu bezwarunkowo przerywają procedurę.
• Zbadaj izolację i zaciski kabli (nie używaj przewodów z odsłoniętym drutem).
• Zidentyfikuj fabryczny biegun dodatni oraz właściwą masę za pomocą instrukcji (unikaj przypinania klamer na chybił trafił).

Jak odpalić hybrydę z kabli przez obwód 12 V?

Hybrydę z kabli odpalasz wyłącznie przez podłączenie zasilania do pomocniczego akumulatora 12 V lub wyznaczonych punktów rozruchowych w skrzynce bezpieczników. Procedura ta służy tylko do zasilenia komputerów sterujących, a nie do ładowania ogromnej baterii napędowej umieszczonej pod kanapą lub w podłodze.

Dlaczego rozładowane 12 V unieruchamia hybrydę?

Bateria trakcyjna i mały akumulator 12 V pełnią w hybrydzie zupełnie różne funkcje. Nawet jeśli duża bateria jest w pełni naładowana, auto nie ruszy bez prądu w małym układzie. To obwód 12 V zasila elektronikę sterującą, centralny zamek i co najważniejsze, pozwala komputerowi zamknąć styczniki wysokiego napięcia. Brak 12 V oznacza zablokowanie całego systemu.

Przekazanie prądu z zewnątrz na obwód pomocniczy pozwala systemowi sprawdzić parametry i przejść w tryb gotowości. Jeśli podłączenie zasilania zgodnie z instrukcją odpalania na kable przebiegnie prawidłowo, auto uruchomi się i przygotuje do jazdy, a energia z baterii trakcyjnej zacznie zasilać silniki elektryczne.

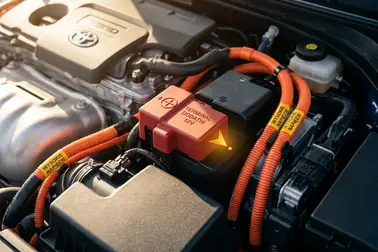

Gdzie podłączyć przewody w hybrydzie?

W większości współczesnych aut spalinowo-elektrycznych fabryczny dodatni punkt rozruchowy umieszcza się w skrzynce bezpieczników pod maską. Zazwyczaj zabezpiecza go mała, unoszona klapka ze znakiem plusa. Jej dokładne położenie zależy od modelu pojazdu, dlatego warto sprawdzić rysunek w instrukcji obsługi.

Kabel ujemny podłącza się do punktu masowego wskazanego przez producenta. Szukaj grubego, niepomalowanego trzpienia lub wyraźnej śruby na bloku silnika. Unikaj przypinania krokodylków do delikatnych, lakierowanych blach, które nie zapewnią dobrego przepływu prądu i mogą ulec zadrapaniu.

Czy hybryda może być dawcą prądu?

Często zakłada się, że skoro w aucie jest ogromna bateria, to z łatwością uruchomi ona mniejszy samochód. To błędne założenie. Układ 12 V w autach spalinowo-elektrycznych często ma delikatniejsze przewody i bezpieczniki, zupełnie nieprzystosowane do uderzeniowego prądu, jakiego potrzebuje klasyczny rozrusznik w innym aucie.

Jeśli instrukcja obsługi wprost nie zezwala na taką operację, Twoje auto nie powinno pełnić funkcji dawcy. Podejmujesz w ten sposób ryzyko poważnej usterki przy odpalaniu na kable, co może zakończyć się przepaleniem drogich bezpieczników przetwornicy. Zamiast ryzykować awarię elektroniki, lepiej użyć dedykowanego urządzenia wspomagającego, czyli boostera rozruchowego.

Jak bezpiecznie odpalić motocykl na kable?

Bezpieczne podpięcie jednośladu do zasilania wymaga użycia źródła o identycznym napięciu instalacji, zazwyczaj 12 V. Niewielkie rozmiary samego ogniwa zmuszają też do użycia mniejszych zacisków, które nie wywołają zwarcia na ramie podczas podłączania.

Jak sprawdzić napięcie i przygotować motocykl?

Zanim zaczniesz szukać prądu, musisz potwierdzić rodzaj instalacji swojego sprzętu. Napięcie znamionowe odczytasz bezpośrednio z etykiety baterii lub z książki serwisowej. Sam rozmiar puszki bywa złudny, ponieważ dawne modele pracujące na 6 V i nowsze wersje na 12 V mogą wyglądać niemal identycznie z zewnątrz.

Przed założeniem zacisków wyłącz stacyjkę, światła oraz wszelkie dodatkowe akcesoria, takie jak podgrzewane manetki. Upewnij się, że skrzynia biegów ustawiona jest na luzie. Dokonaj szybkich oględzin baterii: pęknięcia obudowy i zamarznięty elektrolit kategorycznie wykluczają podanie napięcia z zewnątrz.

Samochód, motocykl czy booster jako dawca?

Użycie samochodu jako dawcy dla motocykla wymaga dopuszczenia w instrukcjach obu pojazdów oraz zgodnego napięcia; samo 12 V nie wystarcza, ponieważ niektórzy producenci motocykli odradzają taką metodę.

Drugi motor jest najnaturalniejszym wyborem, o ile oba sprzęty korzystają z tej samej architektury elektrycznej i istnieje dobry dostęp do biegunów pod kanapą. Jeśli wolisz niezależność, warto rozważyć zakup powerbanku rozruchowego. Należy jednak sprawdzić, czy booster operuje w trybie i napięciu dopasowanym do motocykla; zakazane jest używanie trybu wymuszonego podawania prądu (tzw. boost) bez akceptacji w instrukcji urządzenia. W przypadku tradycyjnych złącz, dobry dobór sprawdzonych kabli rozruchowych, posiadających stabilne i izolowane chwyty, zapobiegnie groźnemu zwarciu w małej przestrzeni montażowej.

Kiedy przerwać próbę uruchomienia motocykla?

Przy dymie, syczeniu lub silnym grzaniu przerwij rozruch; wyłącz dostępne źródło zasilania tylko jeśli jest to bezpieczne, nie chwytaj gorących zacisków i w razie zagrożenia odsuń się oraz wezwij pomoc.

Jeżeli po podłączeniu zasilania rozrusznik energicznie obraca wałem, ale sprzęt nadal nie reaguje, problem tkwi gdzie indziej. Przyczyną może być układ paliwowy, zablokowana pompka, brak iskry na świecach lub zadziałanie któregoś z czujników bezpieczeństwa.

Gdzie są zdalne punkty rozruchowe pod maską?

Zdalne punkty rozruchowe to specjalnie wyznaczone miejsca w przedziale silnika: główny zacisk dodatni przykrywa zazwyczaj czerwona maskownica z wyraźnym symbolem plusa, a punkt masowy to niepomalowany trzpień na karoserii. Ułatwiają one podpięcie prądu bez konieczności rozbierania bagażnika.

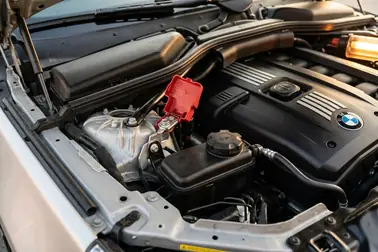

Limuzyna z akumulatorem w bagażniku

W wielu limuzynach akumulator 12 V leży z tyłu pojazdu, głęboko w przestrzeni ładunkowej. Nie ma jednak potrzeby opróżniania bagażnika, bo producent wyprowadza w komorze silnika złącze dodatnie schowane pod odchylaną zaślepką.

Przewód ujemny zapinasz na wskazanym obok, nielakierowanym bolcu masowym. Przypinanie czarnej klamry do przypadkowej śrubki na błotniku grozi słabym przewodzeniem i uszkodzeniem powłoki antykorozyjnej.

SUV z akumulatorem pod fotelem

Duże SUV-y często mają ciężkie źródło zasilania pod fotelem kierowcy. Jego szybkie odsłonięcie wymagałoby narzędzi, demontażu plastików i odkręcania fotela. Zamiast tego zasilanie doprowadza się przez styki pod maską, których układ różni się w zależności od roku produkcji i wersji napędowej.

Nigdy nie rozkręcaj wnętrza pojazdu tylko po to, by ożywić system. Z reguły konstruktorzy zapewniają ścieżkę prądową z przodu auta, jednak jej dokładna specyfika różni się pomiędzy generacjami czy wersjami napędowymi. Konkretne położenie czerwonej klapki i bolca masowego potwierdzisz zerkając do podręcznika przypisanego do Twojego egzemplarza.

Jak rozpoznać właściwy plus i masę?

Podobna zasada obowiązuje w większości nowych aut. Główny akumulator bywa montowany w różnych częściach pojazdu dla lepszego rozkładu masy, a pod maską zostaje niewielka osłona ze złączem dodatnim, której wygląd i położenie zależą od generacji auta.

Jak odróżnić punkt masowy od przypadkowej śruby?

Fabryczny punkt ujemny wygląda zazwyczaj jak dość długa, gruba, metalowa śruba wykończona matowo, która wkręcona jest bezpośrednio w solidny, nośny element karoserii auta lub główny odlew bloku napędowego. Sam wygląd i opór nie wystarczą jednak do jej identyfikacji, bo właściwy punkt musi być potwierdzony piktogramem pod maską lub instrukcją obsługi danego wariantu auta.

Kiedy nie podejmować rozruchu i co zrobić po nieudanej próbie?

Od próby uruchomienia kablami należy odstąpić, jeśli akumulator jest zamarznięty, pęknięty, wycieka z niego kwas lub gdy przewody uległy uszkodzeniu. Z kolei w sytuacji, gdy poprawnie wykonana procedura nie przynosi efektów, dalsze działania powinny sprowadzać się do diagnostyki warsztatowej, wezwania pomocy drogowej lub użycia klucza zapasowego. Uruchamianie hybryd, aut z przekładnią automatyczną, dwusprzęgłową DSG czy CVT metodą na pych jest zakazane i może dotyczyć jedynie wybranych klasycznych modeli ze skrzynią manualną. Niedozwolone są także próby zwierania styków rozrusznika i obchodzenia fabrycznego immobilizera.

Po połączeniu kablami energia może doładowywać akumulator, a instrukcja może wymagać odczekania przed rozruchem; takie wsparcie nie zastępuje pełnego ładowania właściwą ładowarką.

Objawy wymagające natychmiastowego odłączenia źródła

Zwracaj uwagę na stan wiązek i okablowania. Jeśli izolacja przewodów gwałtownie zaczyna mięknąć pod wpływem temperatury, wyczujesz intensywny zapach przypominający zgniłe jaja lub nad autami unosi się siwy dym, błyskawicznie przerwij operację. Używanie kabli z pękniętą izolacją, odsłoniętym drutem lub poluzowanymi zaciskami niesie duże zagrożenie i jest zabronione. Odstąp też od próby, jeśli klamry nie chwytają stabilnie słupków ołowianych i pozostają wyraźnie luźne.

Co oznacza brak reakcji mimo podłączenia?

Jeżeli mimo starannego połączenia wszystkich zacisków, zegary i wskaźniki pozostają nadal całkowicie ciemne, usterka dotyczy najpewniej głębokiego zaśniedzenia punktów masowych lub zerwania ciągłości instalacji przez gryzonie. Jeśli natomiast kontrolki świecą normalnie, lecz system rozrusznika nie działa (bądź hybryda nie wyświetla komunikatu gotowości), zrezygnuj z kolejnych wymuszeń, by nie przegrzewać układu i skieruj auto do autoryzowanego serwisu na pełną diagnostykę.

Wielokrotne wymuszanie startu nie przyniesie w tych sytuacjach poprawy, a jedynie dodatkowo obciąży cyfrowe moduły. Warto sprawdzić sprawdzone rady instruujące, co robić gdy pojazd nadal nie odpala; problem może tkwić również w zawieszonym immobilizerze, uszkodzeniu kostki stacyjki lub przepaleniu potężnych bezpieczników płytkowych w komorze silnika.

Podsumowując, odpalanie hybrydy bazuje wyłącznie na obwodzie 12 V, ratowanie jednośladu to rygorystyczne trzymanie się tego samego napięcia na obu maszynach, a współczesne samochody z głównym źródłem prądu poza silnikiem obsługuje się z poziomu dedykowanych gniazd serwisowych umieszczonych z przodu pojazdu. Ślepa wiara w reguły przypisane do konkretnej marki potrafi zaskoczyć po lifcie, więc książka serwisowa to najlepszy sprzymierzeniec na parkingu.
